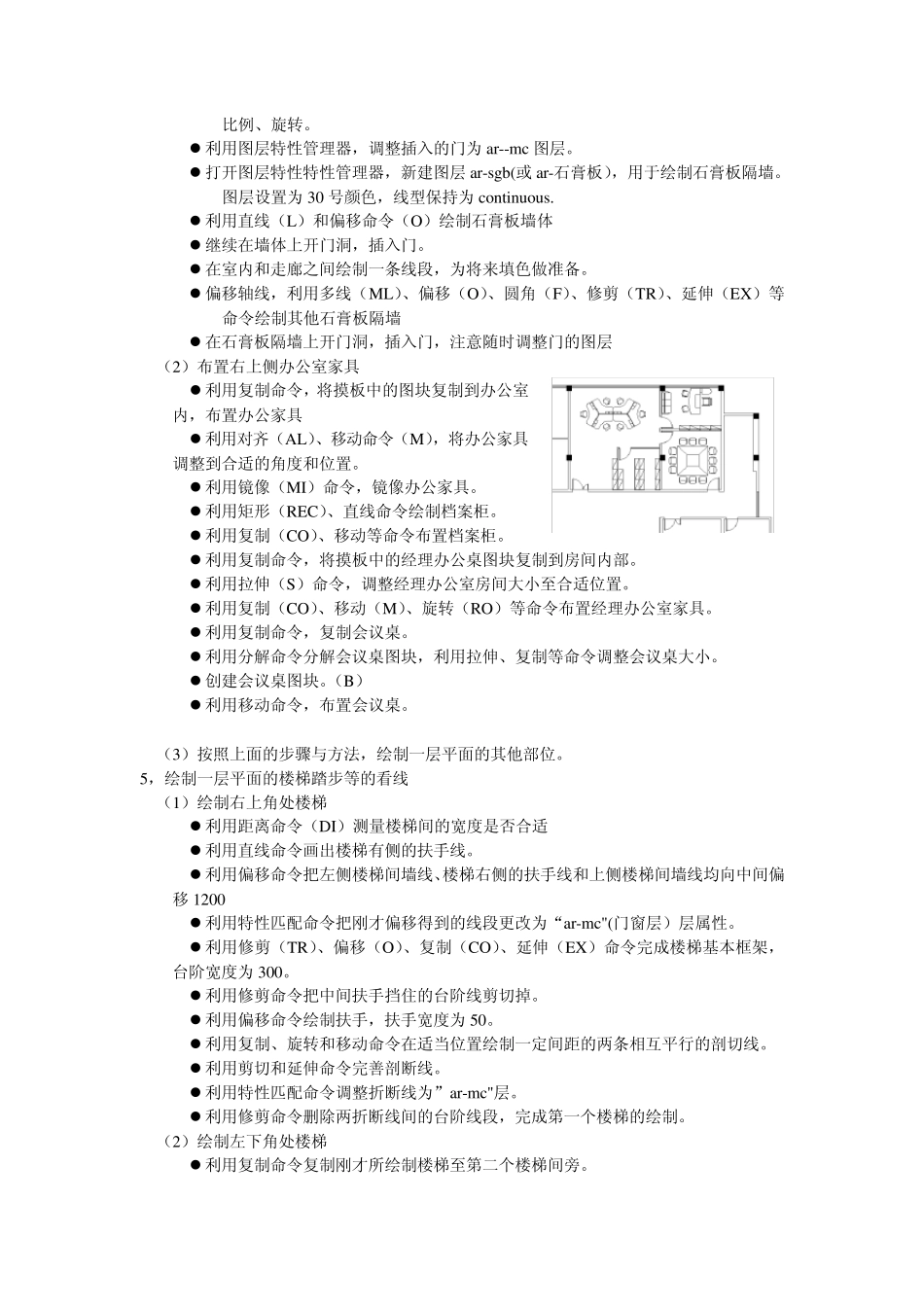

使用 AutoCAD 绘制和完善平面图，一般按照以下顺序： 绘制轴网、标注轴网 绘制结构柱（框架结构） 绘制一层平面的墙体 绘制一层平面的内门窗、布置一层平面的家具 绘制一层平面的楼梯踏步等看线 绘制其他层平面 绘制屋顶层平面 根据立面图完善各层平面的外窗 完善平面图 1,绘制轴网、标注轴网 （1）利用 8e.dwt 摸板新建图形文件 （2）在 ar-zx 图层上，利用直线命令绘制水平向和竖直向起始轴线 （3）利用偏移命令绘制轴网 （4）利用拉伸命令调整轴网 （5）利用特性匹配命令调整轴网中各图元的属性 （6）利用直线标注与连续标注命令标注轴网 （7）利用特性匹配命令调整标注属性 2，绘制结构柱 （1）根据轴网为 8m*6m,层数为四层，初步推断结构柱的断面为 450*450。 （2）利用矩形命令绘制方柱，并调整其位于 ar-zu 层 （3）利用移动命令将第一根柱子定位。 （4）利用复制命令复制各柱子 （5）利用圆命令绘制圆柱，并调整其位于 ar-zu 层 （6）利用移动命令定位圆柱 （7）利用复制命令复制圆柱 （8）删除多余的柱子 （9）隔离 ar-zu 层 （10）利用图层特性管理器打开 ar-h 层，并使其为当前层。 （11）利用填充命令打开所有图层 3，绘制一层平面的墙体 （1）利用图层特性管理器，调整 ar-wa 层为当前层。 （2）利用多段线命令捕捉柱子的外角点，绘制外墙 （3）利用偏移命令绘制外墙 （4）利用偏移命令绘制次要轴线 （5）利用多线命令绘制内墙，比例为“200”，对正为“无” （6）利用分解命令，分解多段线和多线绘制的墙体。 （7）打开所有图层 4，绘制一层平面的内门窗、布置一层平面的家具 （1）绘制右上侧办公室的室内隔墙 关掉轴线层 利用圆角（F）、修剪（TR）、延伸（EX）命令完善墙体 分解所有ar-wa 层中的墙线为直线段 打开所有图层 利用偏移、延伸、修剪命令绘制门洞，门垛宽度为 200 利用插入命令，插入图块 D1000（发的模板里就有），插入时，注意插入的基点、 比例、旋转。 利用图层特性管理器，调整插入的门为 ar--mc 图层。 打开图层特性特性管理器，新建图层 ar-sgb(或 ar-石膏板），用于绘制石膏板隔墙。图层设置为 30 号颜色，线型保持为 continu ou s. 利用直线（L）和偏移命令（O）绘制石膏板墙体 继续在墙体上开门洞，插入门。 在室内和走廊之间绘制一条线段，为将来填色做准备。 偏移轴...
