CAD绘图简易入门教程

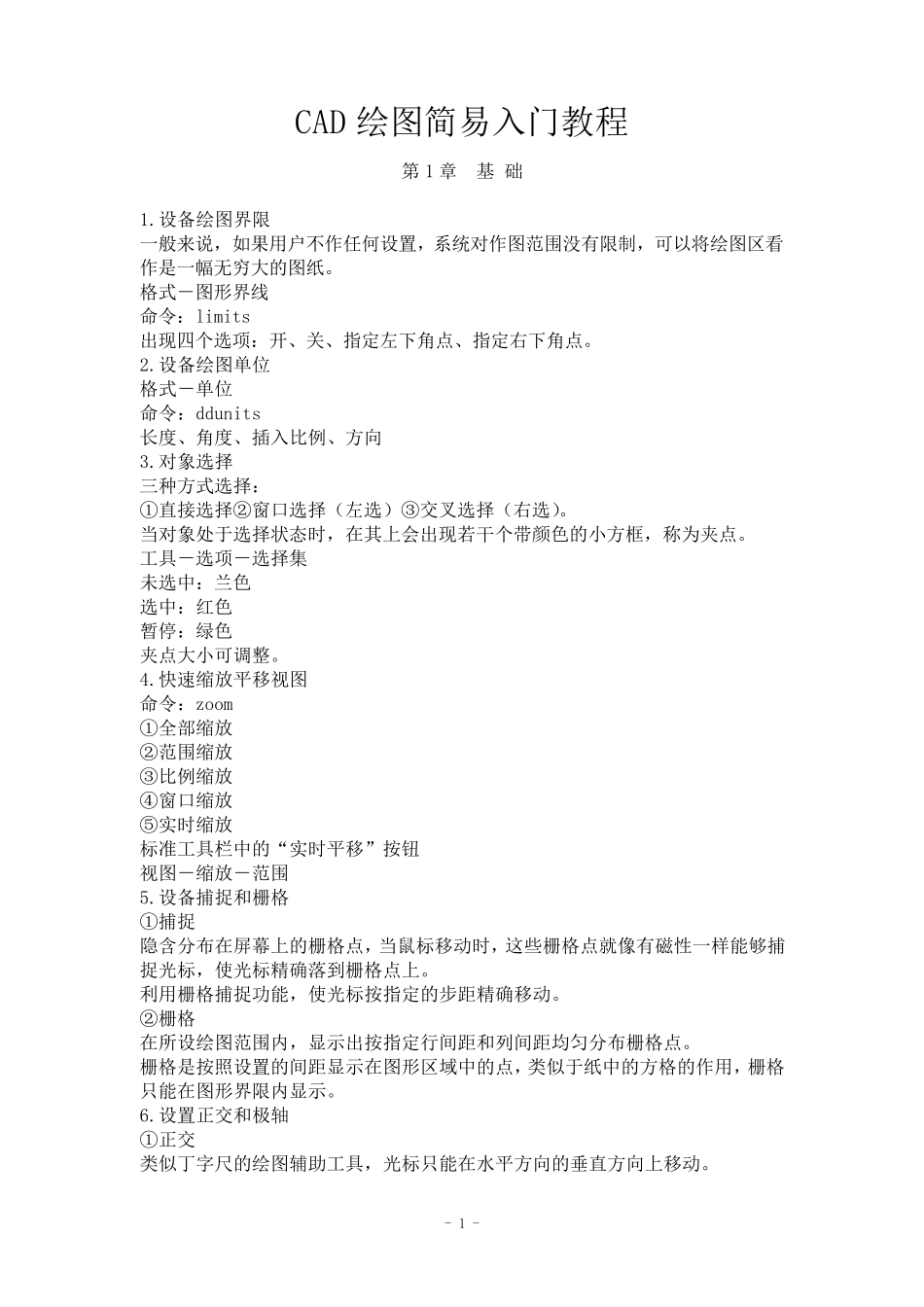

- 1 - CAD 绘 图 简 易 入 门 教 程 第 1 章 基 础 1.设 备 绘 图 界 限 一 般 来 说 ， 如 果 用 户 不 作 任 何 设 置 ， 系 统 对 作 图 范 围 没 有 限 制 ， 可 以 将 绘 图 区 看作 是 一 幅 无 穷 大 的 图 纸 。 格 式 － 图 形 界 线 命 令 ： limits 出 现 四 个 选 项 ： 开 、 关 、 指 定 左 下 角 点 、 指 定 右 下 角 点 。 2.设 备 绘 图 单 位 格 式 － 单 位 命 令 ： ddunits 长 度 、 角 度 、 插 入 比 例 、 方 向 3.对 象 选 择 三 种 方 式 选 择 ： ① 直 接 选 择 ② 窗 口 选 择 （ 左 选 ） ③ 交 叉 选 择 （ 右 选 ）。 当 对 象 处 于 选 择 状 态 时 ， 在 其 上 会 出 现 若 干 个 带 颜 色 的 小 方 框 ， 称 为 夹 点 。 工 具 － 选 项 － 选 择 集 未 选 中 ： 兰 色 选 中 ： 红 色 暂 停 ： 绿色 夹 点 大 小 可 调整。 4.快速缩放平移视图 命 令 ： zoom ① 全部缩放 ② 范 围 缩放 ③ 比 例 缩放 ④窗 口 缩放 ⑤实时 缩放 标准工 具 栏中 的 “实时 平移”按钮 视图 － 缩放－ 范 围 5.设 备 捕捉和栅格 ① 捕捉 隐含分布在 屏幕上 的 栅格 点 ， 当 鼠 标移动 时 ， 这 些 栅格 点 就 像 有 磁 性 一 样 能 够 捕捉光 标， 使 光 标精 确 落 到 栅格 点 上 。 利 用 栅格 捕捉功 能 ， 使 光 标按指 定 的 步 距 精 确 移动 。 ② 栅格 在 所 设 绘 图 范 围 内 ， 显 示 出 按指 定 行 间 距 和列 间 距 均 匀 分布栅格 点 。 栅格 是 按照 设 置 的 间 距 显 示 在 图 形 区 域 中 的 点 ， 类 似 于 纸 中 的 方 格 的 作 用 ， 栅格只 能 在 图 形 界 限 内 显 示 。 6.设 置 正 交 和极 轴 ① 正 交 类 似 丁 字 尺 的 绘 图 辅 助 工 具 ， 光 标只 能 在 水 平方 向 的 垂 直 方 向 上 移动 。 - 2 - 正 交 模 式 和 极 轴 追 踪 是 不 能 同 时 使 用 的 。 ② 极 轴 追 踪 F10 工 具 － 草 图 设 置...
