CAD考试试卷及答案

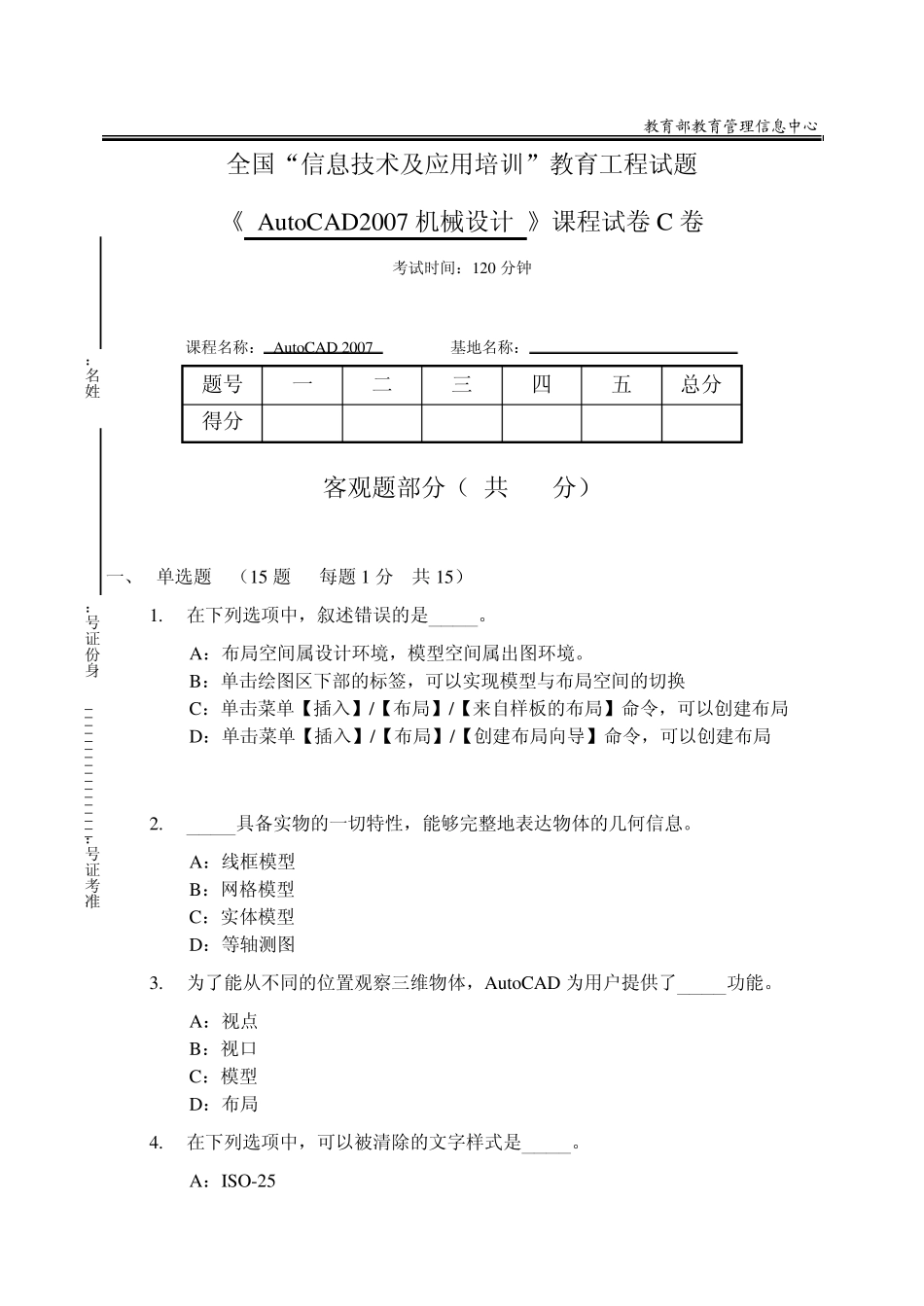

教育部教育管理信息中心 全国“信息技术及应用培训”教育工程试题 《 Au toCAD2007 机械设计 》课程试卷 C 卷 考试时间：120 分钟 课程名称： Au toCAD 2007 基地名称： 题号 一 二 三 四 五 总分 得分 客观题部分（ 共 30 分） 一、 单选题 （15 题 每题 1 分 共 15） 1. 在下列选项中，叙述错误的是————。 A：布局空间属设计环境，模型空间属出图环境。 B：单击绘图区下部的标签，可以实现模型与布局空间的切换 C：单击菜单【插入】/【布局】/【来自样板的布局】命令，可以创建布局 D：单击菜单【插入】/【布局】/【创建布局向导】命令，可以创建布局 2. ————具备实物的一切特性，能够完整地表达物体的几何信息。 A：线框模型 B：网格模型 C：实体模型 D：等轴测图 3. 为了能从不同的位置观察三维物体，Au toCAD 为用户提供了————功能。 A：视点 B：视口 C：模型 D：布局 4. 在下列选项中，可以被清除的文字样式是————。 A：ISO-25 准考证号：_________________ 身份证号： 姓名： 错误！文档中没有指定样式的文字。 错误！文档中没有指定样式的文字。 - 2 - B：Standard C：当前样式 D：外部引用样式 5. 一个完整的尺寸对象是由尺寸文字、尺寸界限、尺寸线以及箭头等四种变量共同组成的，而所有这些变量都可以通过————命令进行调控。 A：D B：DIM C：DIMST D：STYLE 6. 在执行————命令时，必须要选择一个尺寸对象作为基准尺寸。 A：引线 B：折弯 C：连续 D：快速标注 7. ————是一种在二维空间内快速表达三维形体的最简单方法，用户可以快速获得物体的外形特征信息。 A：实体图 B：轴测图 C：网格面 D：渲染图 8. 如果对某矩形的单条边进行偏移 10 个单位，那么在偏移前需要对矩形进行————。 A：打断 B：修剪 C：分解 D：拉伸 9. 如果将一个图形中的某些特性（如颜色、线型等），复制给另外一个图形对象，需要使用————命令。 A：【复制】 B：【特性】 C：【设计中心】 D：【特性匹配】 10. 用户在连续创建图层时，可以按下键盘上的————键。 A：Shift 错误！文档中没有指定样式的文字。 - 3 - B：Ctrl C：Enter D：Insert 11. 使用【旋转】命令旋转图形时，下列对图形旋转方向叙述正确的是————。 A：正值逆时针旋转 B：负值逆时针旋转 C：正值顺时针旋转 D：旋转方向不受角...
