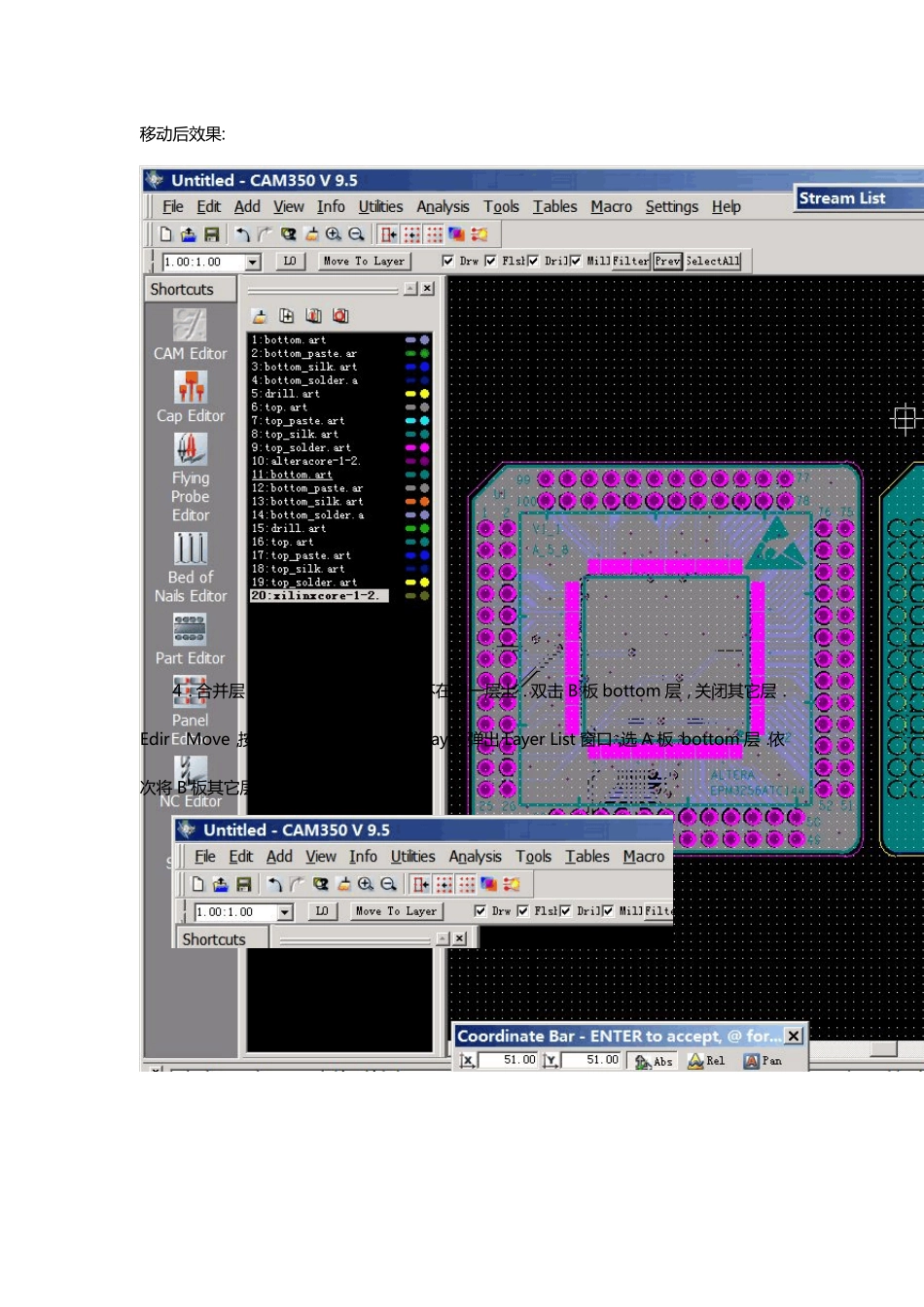

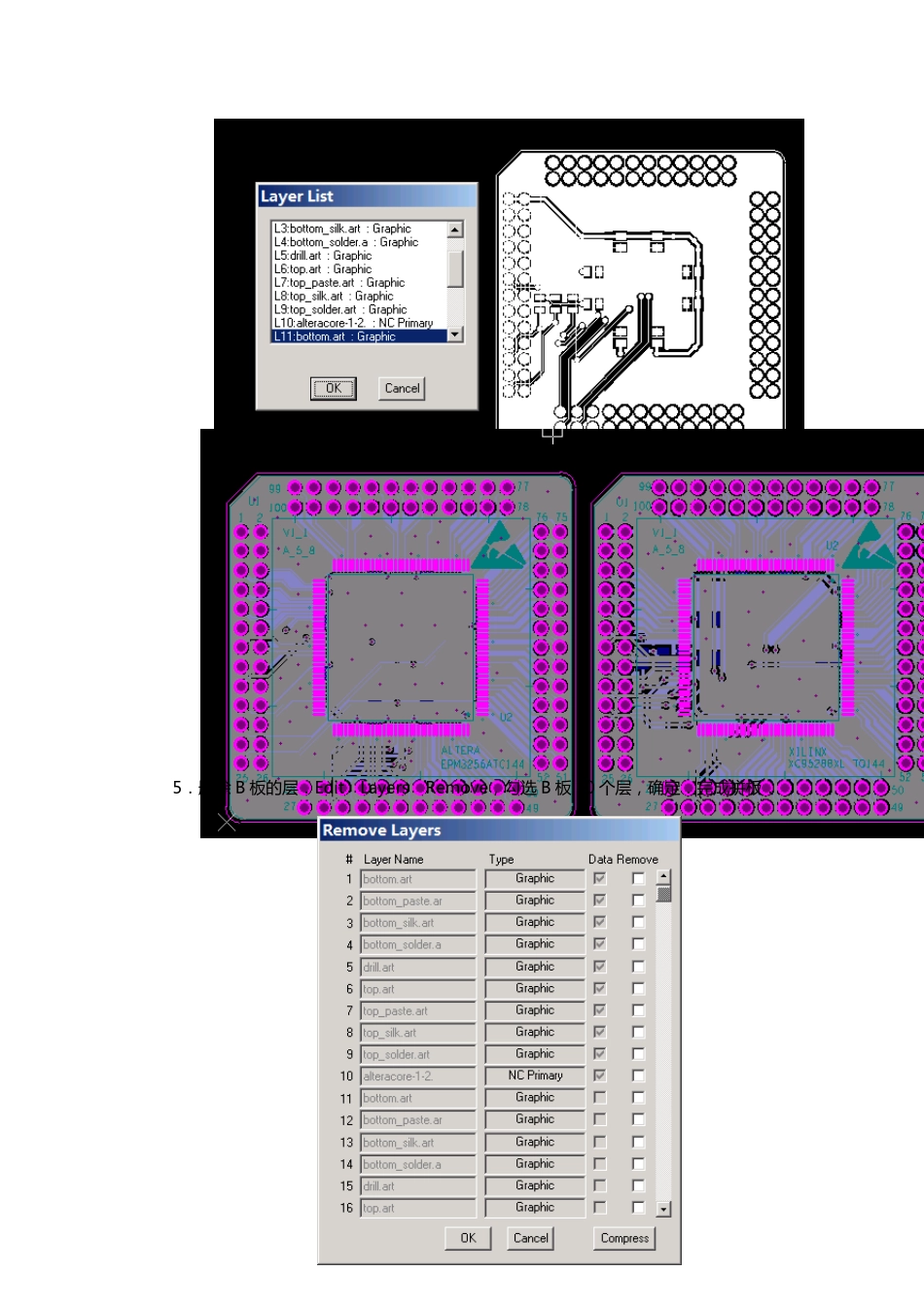

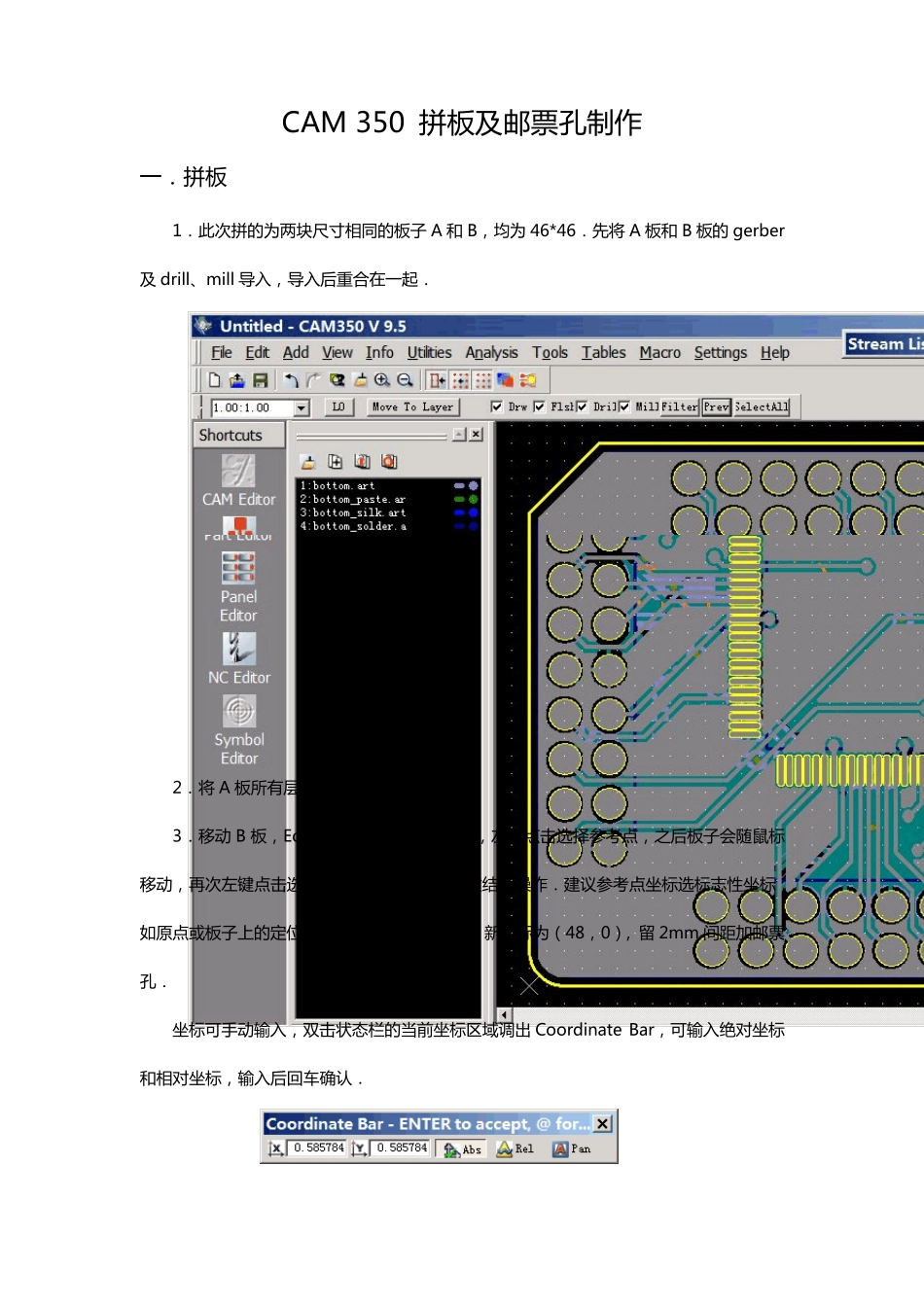

CAM 350 拼 板 及 邮 票 孔 制 作 一 ． 拼 板 1． 此 次 拼 的 为 两 块 尺 寸 相 同 的 板 子 A 和 B， 均 为 46*46． 先 将 A 板 和 B 板 的 gerber及 drill、 mill 导 入 ， 导 入 后 重 合 在 一 起 ． 2． 将 A 板 所 有 层 关 闭 ， B 板 所 有 层 打 开 ． 3． 移 动 B 板 ， EditàMove， 按 A 键 全 选 ， 左 键 点 击 选 择 参 考 点 ， 之 后 板 子 会 随 鼠 标移 动 ， 再 次 左 键 点 击 选 择 参 考 点 的 新 坐 标 ， 右 键 结 束 操 作 ． 建 议 参 考 点 坐 标 选 标 志 性 坐 标 ，如 原 点 或 板 子 上 的 定 位 点 等 ． 我 选 （0， 0）点 ， 新 坐 标 为 （48， 0）, 留 2mm 间距加邮 票孔 ． 坐 标 可手动 输入 ， 双击 状态栏的 当前坐 标 区域调出 Coordinate Bar， 可输入 绝对坐 标和 相 对坐 标 ， 输入 后 回车确认． 移 动 后 效 果 : 4． 合 并 层 ． 虽 然 板 子 分 开 了 ，但并 不在同一层 上． 双击 B 板 bottom 层 ，关闭其它层 ． EdiràMove，按 A 键全选，点 Move To Layer 弹出 Layer List 窗口，选 A 板 bottom 层 ．依次将 B 板 其它层 移 至 A 板 对应层 ． 5． 删 除 B 板 的 层 ． EditàLayersàRemove，勾选 B 板 10 个层 ，确定． 完成拼板 ． 二 ． 邮 票 孔 制 作 1．添 加 Tool Tbale 及 Tool．Ｔ ablesàNC Tool TablesàNew Table． 设 置 Table Type为 Mill 或 Either． 添 加 Tool，Size 设 为 ２mm，颜色任意． 2．添 加 Route 层．切换到ＮC EditoràEditàLayersàAdd NC Data Layers．Number设 为 １,Tool Table 选刚才创建的 NC Route Table． 3． 添 加 钻 孔 ． 选 择 Drill 层 L10，Ｔool 选 Ｔ1：0.3，即直径０.３mmr 的孔 ． 如无合适的孔 则到 TablesàDrill Table1 中添 加 ． AddàDrill Hit． 在板边合适位置放置两排孔 ． Coordinate Bar 中 Rel 为相对坐标模式，Abs 为绝对坐标模式． 确定第一点后，转入相对坐标模式，输入相对坐标，重复回车即可． 效果如下： 4． 添 加 铣 刀 Mill Path． 选 择 第 ２ 步 中 新 添 加 的 Ｌ 11 层 ，Ｔool 选 Ｔ1：２ .0， ＡddàMill Path，分别选 起点和终点坐标，Mill Path 即铣 刀 走的 路径． 效果如下： ５． 如邮票孔单元较多，则 Copy Drill Hit 和 Mill Path 更快一些。邮票孔制作完毕，返回CAM EditoràFileàExport，将 Gerber Data、Dril Data、Mill Data 导出即可． PS： 邮 票 孔 钻 孔 直 径 和 铣 刀 路 径 宽 度 可 根 据 际 情 况 确 定 ，我 一 般 孔 径 选 ０ .３ —０ .５mm，路 径 宽 度 选 ２—３ mm． 其实这些操作很简单，由于不熟悉 CAM350，第一 次也花了一 些功夫，所以写出来以方便初学者．CAM350 我 用的并不熟，也许还有更方便的办法。 ebaozi 2010.5.9
