CAMERON全焊接球阀中文版

CAMERON全焊接球阀中文版_第1页
1/36
CAMERON全焊接球阀中文版_第2页
2/36
CAMERON全焊接球阀中文版_第3页
3/36

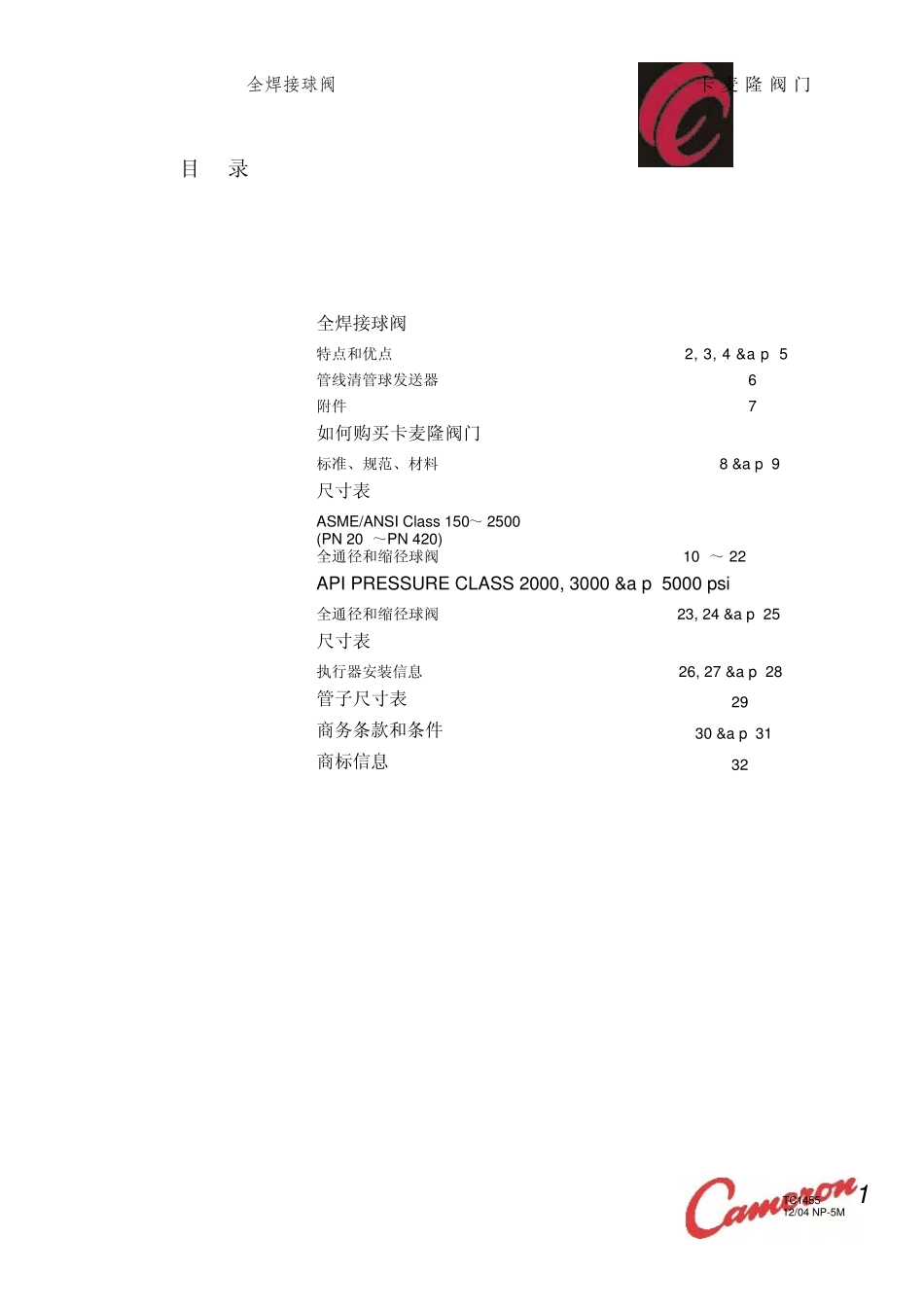

卡麦隆阀门 THE EDGE IS YOURS卡麦隆全焊接球阀 卡 麦 隆 阀 门 全 焊 接 球 阀 卡麦隆阀门目 录 全焊接球阀 特点和优点 2, 3, 4 & 5 管线清管球发送器 6 附件 7 如何购买卡麦隆阀门 标准、规范、材料 8 & 9 尺寸表 ASME/ANSI Class 150~ 2500 (PN 20 ~PN 420) 全通径和缩径球阀 10 ~ 22 API PRESSURE CLASS 2000, 3000 & 5000 psi 全通径和缩径球阀 23, 24 & 25 尺寸表 执行器安装信息 26, 27 & 28 管子尺寸表 29 商务条款和条件 30 & 31 商标信息 32 TC145512/04 NP-5M 1 卡麦隆阀门 全焊接球阀 特点和优点 石油工业中最值得新来的阀门,综合了轻型锻件的强度和紧凑式球形设计. 卡麦隆全焊接球阀满足ASME/ANSI150 磅级~2500磅级(PN20~PN420)和API2000~API10000标准,锻钢制造确保了一致的良好晶粒结构和强度,阀门尺寸范围从2寸 to 56寸. (50 mm to 1400 mm). 作为专业为重负载设计、兼有免维护特性的顶尖球阀,卡麦隆全焊接球阀通常被许多工业应用所选用,其中包括: • 气体输送 • 液化天然气厂 • 原油成品油管道 • 液化天然气管道 • 计量撬 • 压缩机战 • 脱水系统 • 二氧化碳环境 • 气体分离 • 海洋工程 • 天然气储存 • 海底管道 • 干燥系统 卡麦隆全焊接球阀的独特设计赋予了它在最小的重量下提供了最大的强度,同事对管道压力和应力的抵抗力最强。紧凑的球形阀体设计取消了阀体法兰和螺栓从而减小了外部尺寸并消除了潜在的外泄漏 PTFE三角形密封机械主动密封 PTFE唇式密封. 压力越高密封越好 锻造阀体阀求 提供超级韧性和强度以增加安全系数 .阀杆密封脂注入口紧急工况下密封. 紧凑式阀体设计 提供了最小重量下的最大的强度浮动式阀座环 提供阀座 -球体密封 提供不同的发作组合 (参考第 4和5页). 阀座密封脂注入口 带止回阀用以安全加注密封脂 可以快速、简单的恢复紧密密封阀体排放阀 允许在阀门全关和全开位置时进行阀门密封的双阻塞和排放测试 枢轴 装有PTFE的不锈钢轴承提供免润滑的平滑操作,降低操作扭矩 2 TC1455 12/04 NP-5M 全焊接球阀 卡麦隆阀门 可更换的发杆密封 在特殊情况下需要更换阀杆密封时,卡麦隆全焊接阀门的阀杆密封可以在不拆开阀门的条件下完成安全更换 首先需要将阀腔的内的压力和进入阀杆区域的压力泄放(请您联系当地的卡麦隆阀门代表以...
