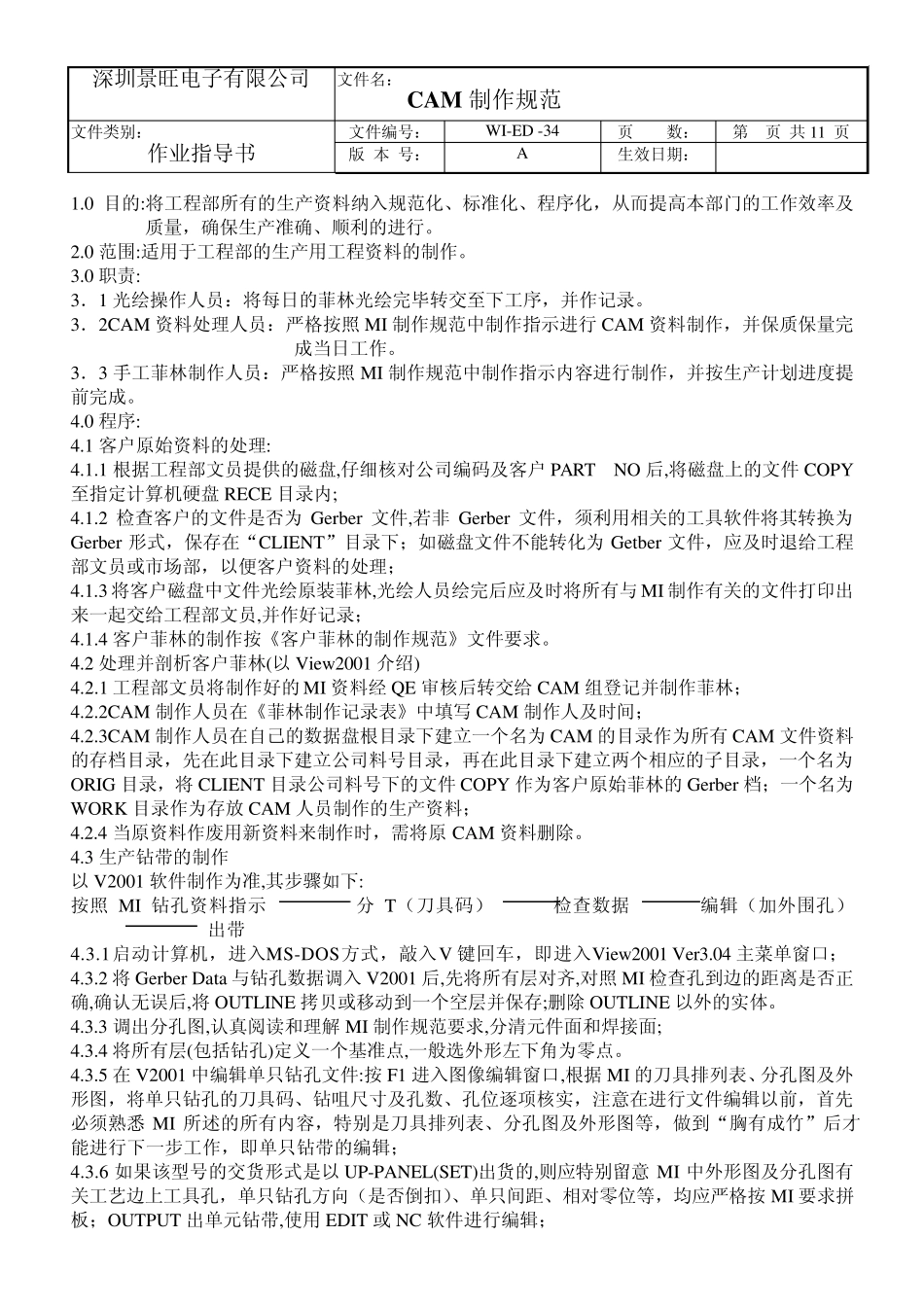

cam作业指导书_第1页
1/12

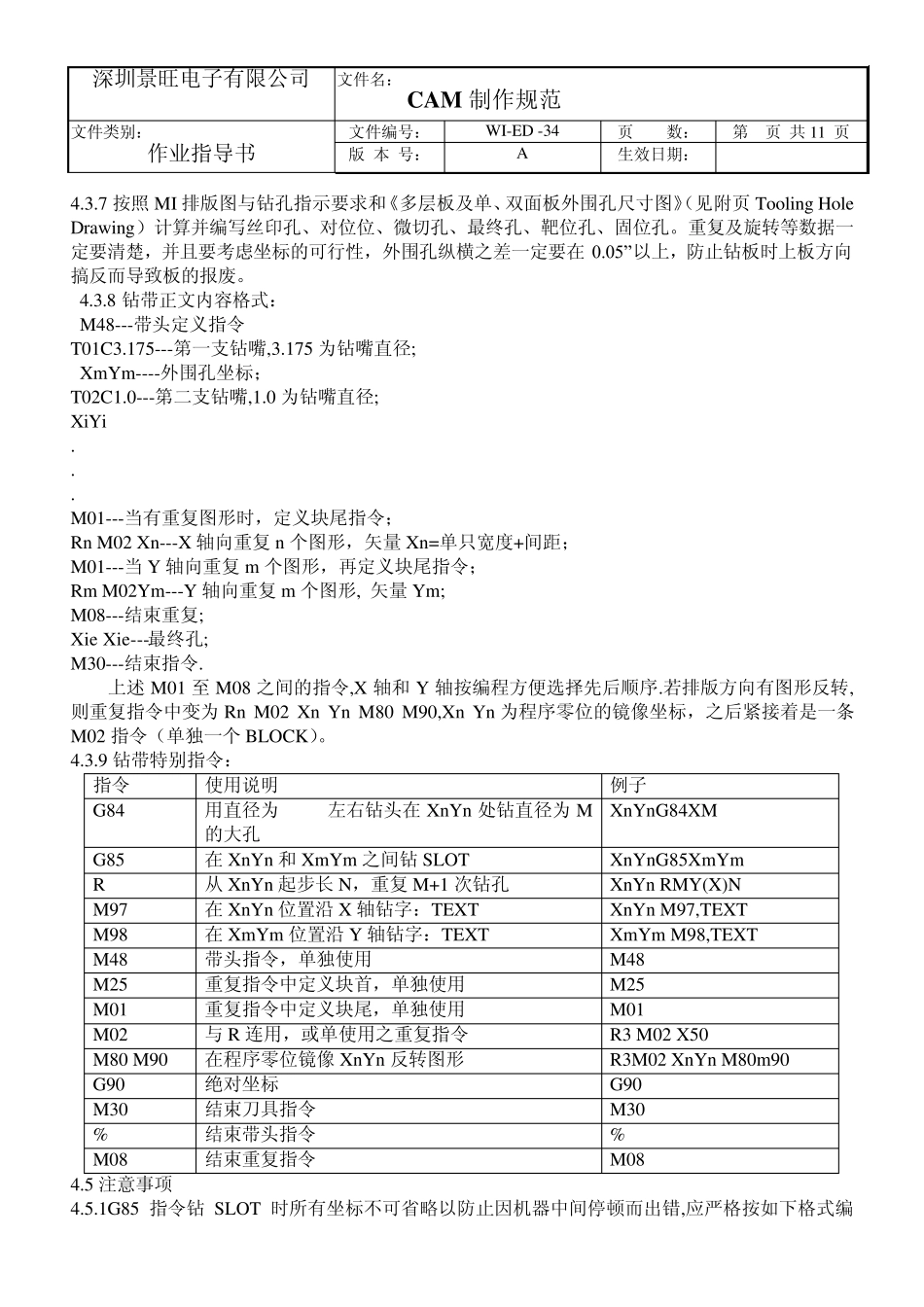

cam作业指导书_第2页
2/12

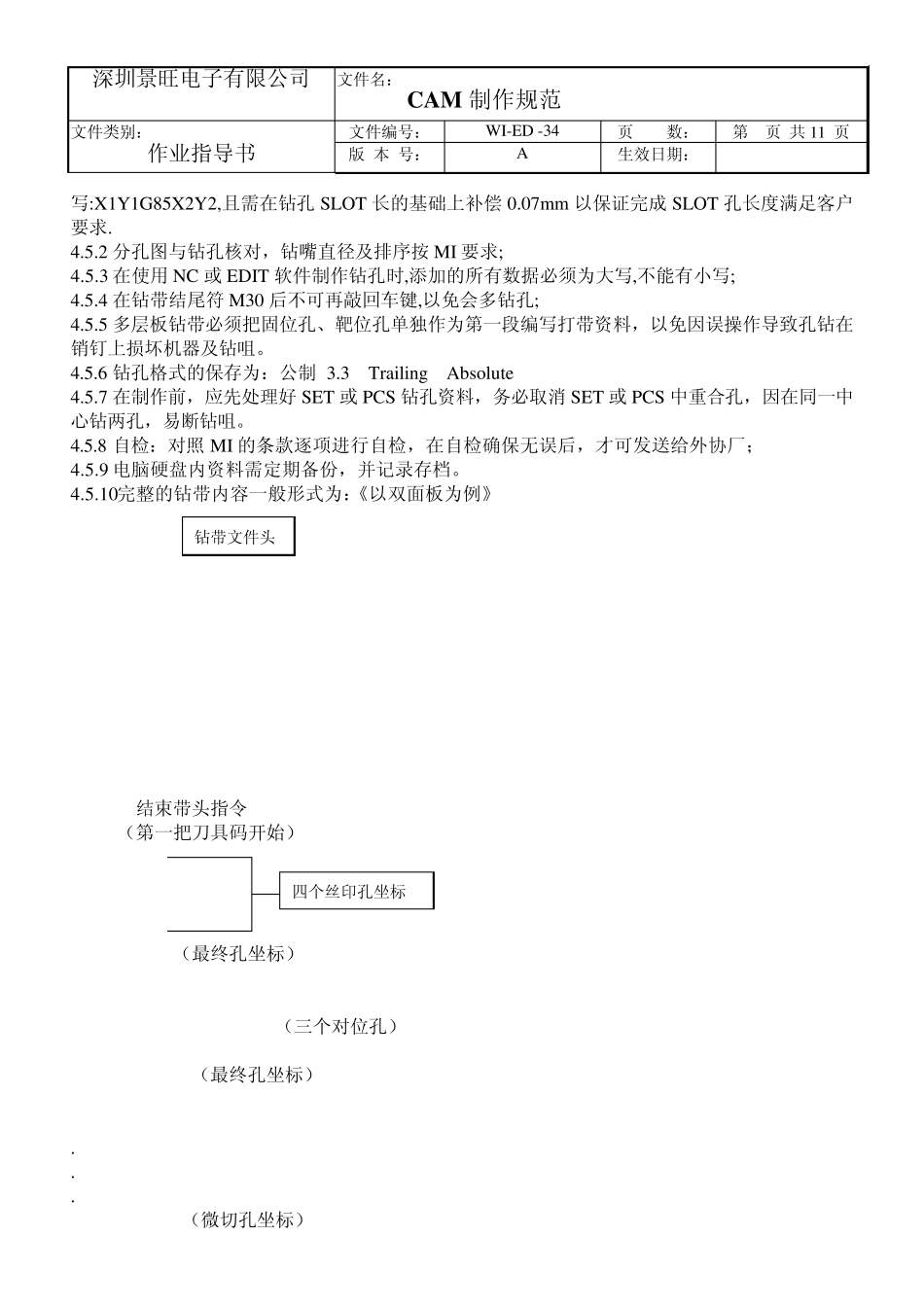

cam作业指导书_第3页
3/12
深圳景旺电子有限公司 文件名: CAM 制作规范 文件类别: 文件编号: WI-ED -34 页 数: 第 页 共 11 页 作业指导书 版 本 号: A 生效日期: 1.0 目的:将工程部所有的生产资料纳入规范化、标准化、程序化,从而提高本部门的工作效率及质量,确保生产准确、顺利的进行。 2.0 范围:适用于工程部的生产用工程资料的制作。 3.0 职责: 3.1 光绘操作人员:将每日的菲林光绘完毕转交至下工序,并作记录。 3.2CAM 资料处理人员:严格按照 MI 制作规范中制作指示进行 CAM 资料制作,并保质保量完成当日工作。 3.3 手工菲林制作人员:严格按照 MI 制作规范中制作指示内容进行制作,并按生产计划进度提前完成。 4.0 程序: 4.1 客户原始资料的处理: 4.1.1 根据工程部文员提供的磁盘,仔细核对公司编码及客户 PART NO 后,将磁盘上的文件 COPY至指定计算机硬盘 RECE 目录内; 4.1.2 检查客户的文件是否为Gerber 文件,若非Gerber 文件,须利用相关的工具软件将其转换为Gerber 形式,保存在“CLIENT”目录下;如磁盘文件不能转化为Getber 文件,应及时退给工程部文员或市场部,以便客户资料的处理; 4.1.3 将客户磁盘中文件光绘原装菲林,光绘人员绘完后应及时将所有与 MI 制作有关的文件打印出来一起交给工程部文员,并作好记录; 4.1.4 客户菲林的制作按《客户菲林的制作规范》文件要求。 4.2 处理并剖析客户菲林(以 View 2001 介绍) 4.2.1 工程部文员将制作好的 MI 资料经 QE 审核后转交给 CAM 组登记并制作菲林; 4.2.2CAM 制作人员在《菲林制作记录表》中填写 CAM 制作人及时间; 4.2.3CAM 制作人员在自己的数据盘根目录下建立一个名为CAM 的目录作为所有 CAM 文件资料的存档目录,先在此目录下建立公司料号目录,再在此目录下建立两个相应的子目录,一个名为ORIG 目录,将 CLIENT 目录公司料号下的文件 COPY 作为客户原始菲林的 Gerber 档;一个名为WORK 目录作为存放 CAM 人员制作的生产资料; 4.2.4 当原资料作废用新资料来制作时,需将原 CAM 资料删除。 4.3 生产钻带的制作 以 V2001 软件制作为准,其步骤如下: 按照 MI 钻孔资料指示 分 T(刀具码) 检查数据 编辑(加外围孔) 出带 4.3.1启动计算机,进入MS-DOS方式,敲入V 键回车,即进入View 2001 Ver3.04 主菜单窗口; 4.3.2 将 Gerber Data 与钻孔数据调入 V2001 后,...
