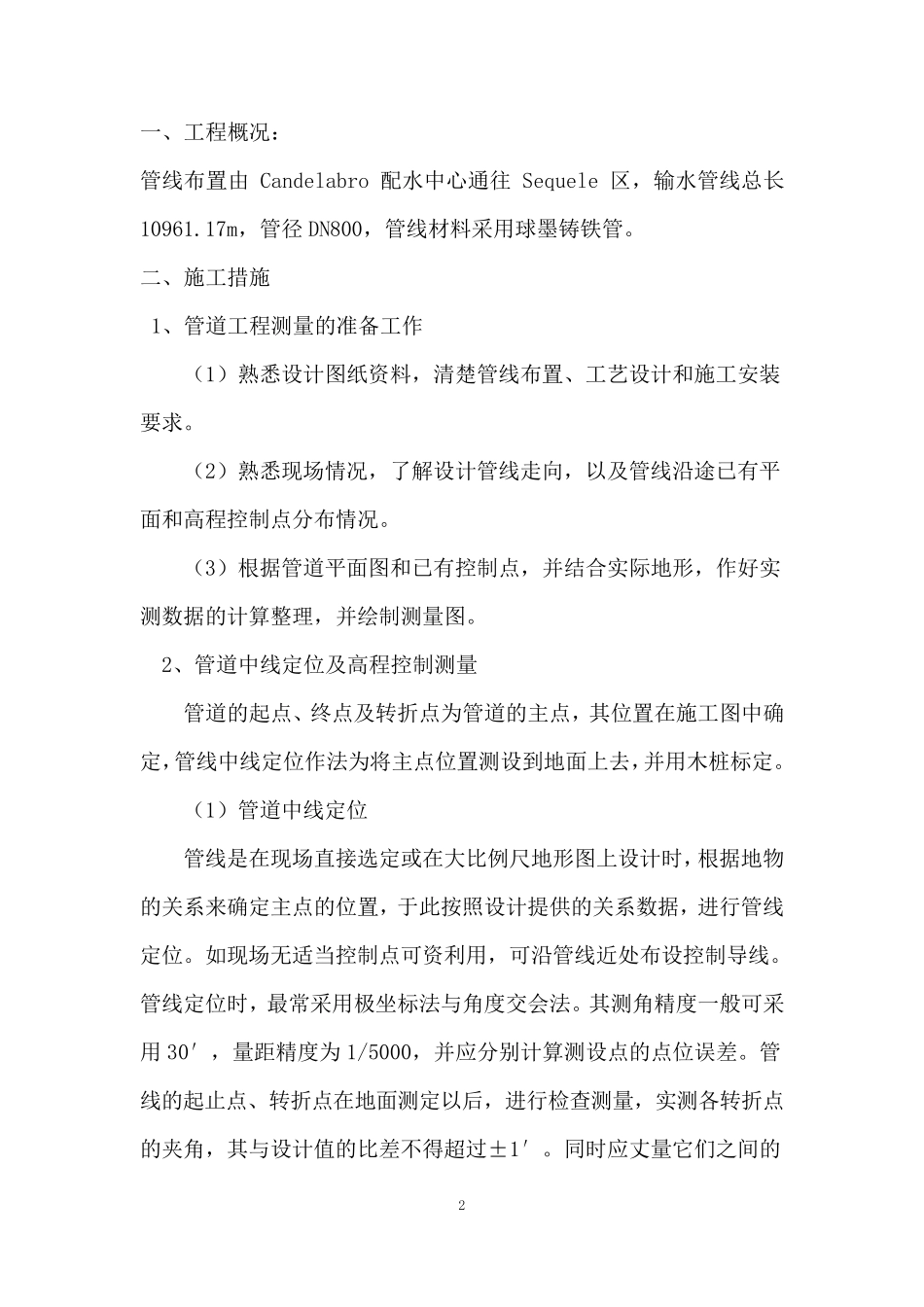

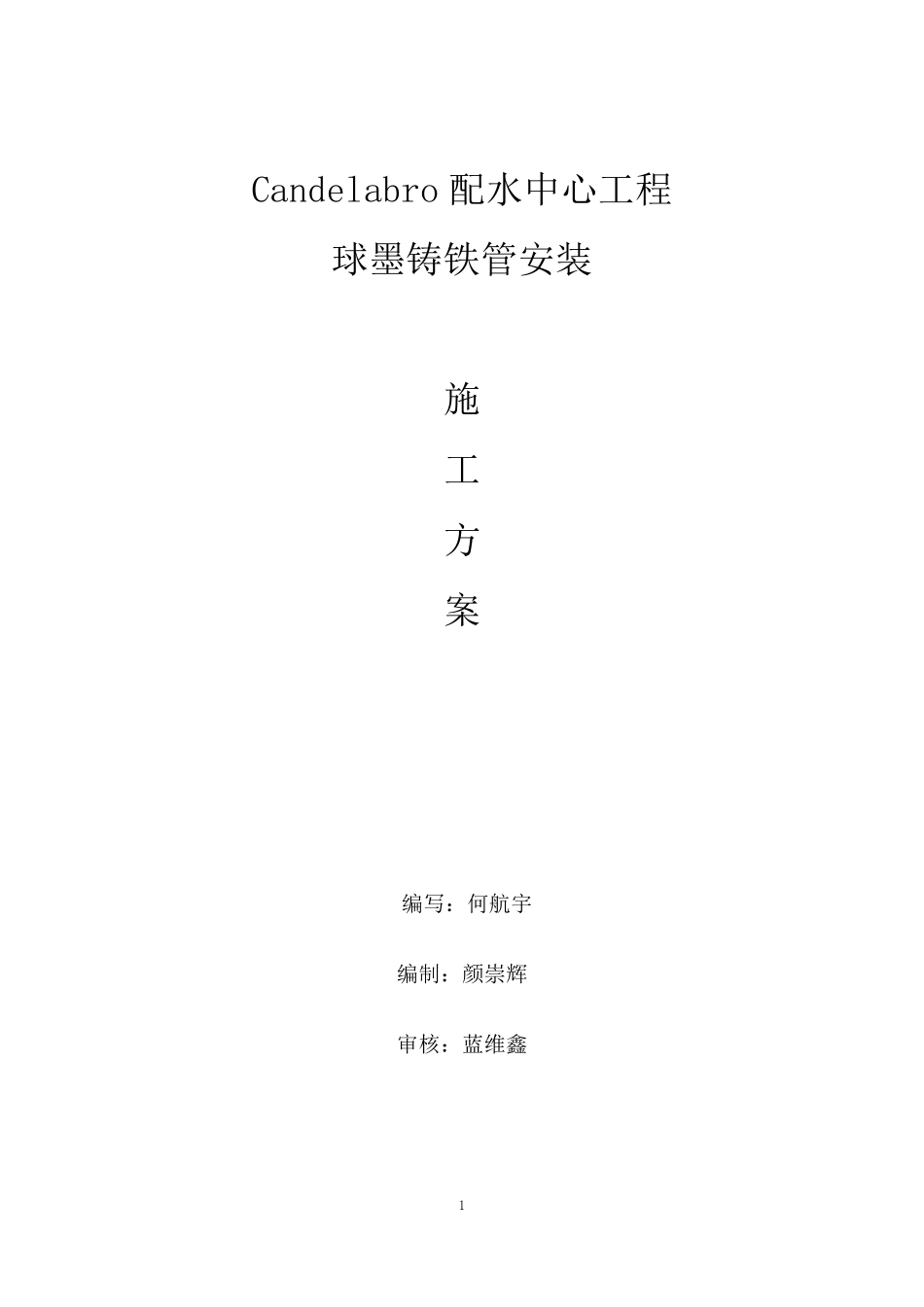

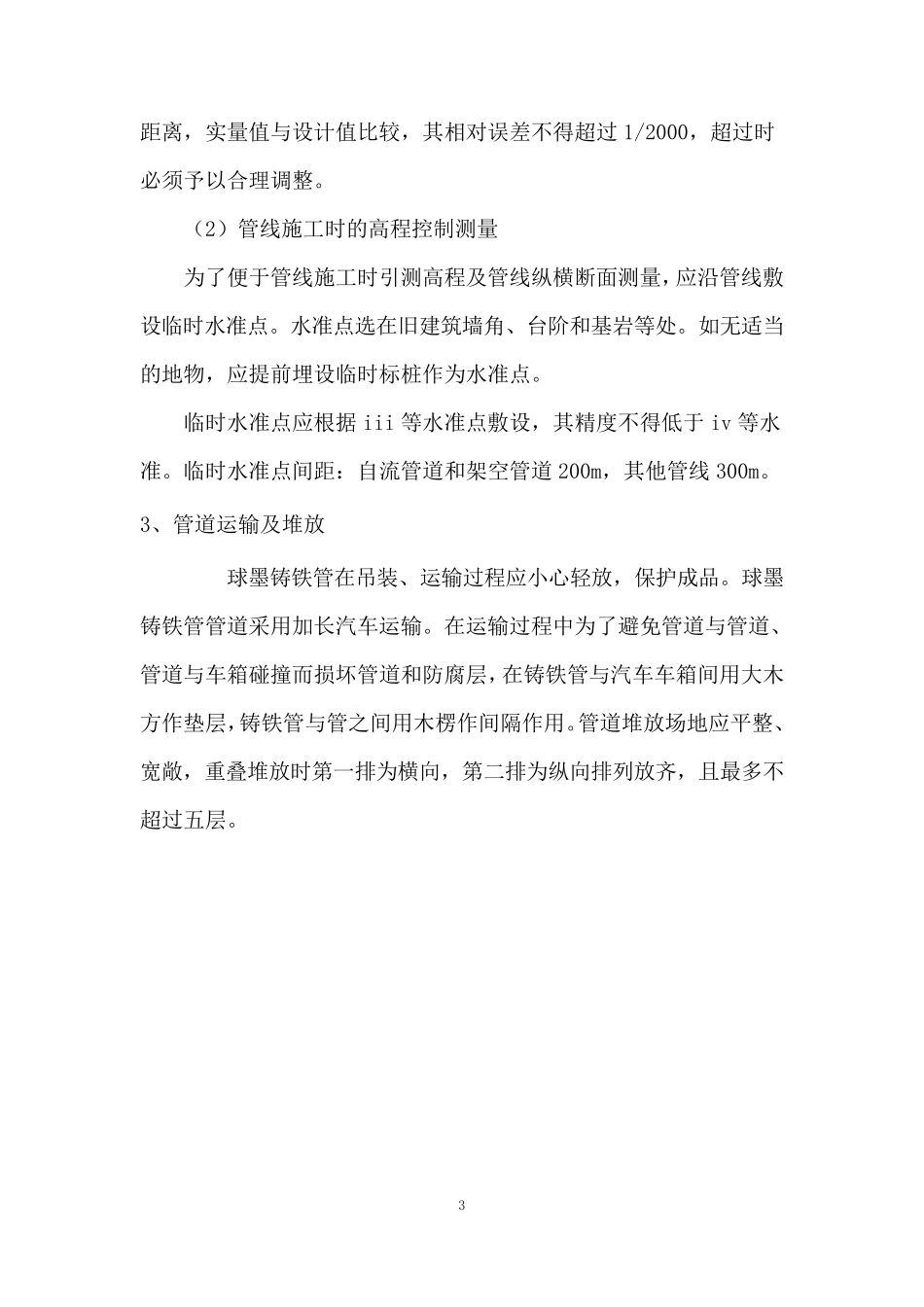

1 Candelabro 配水中心工程 球墨铸铁管安装 施 工 方 案 编写：何航宇 编制：颜崇辉 审核：蓝维鑫 2 一 、 工 程 概 况 ： 管 线 布 置 由Candelabro 配 水 中 心 通 往Sequele 区 ， 输 水 管 线 总 长10961.17m， 管 径 DN800， 管 线 材 料 采 用 球 墨 铸 铁 管 。 二 、 施 工 措 施 1、 管 道 工 程 测 量 的 准 备 工 作 （ 1） 熟 悉 设 计 图 纸 资 料 ， 清 楚 管 线 布 置 、 工 艺 设 计 和 施 工 安 装要 求 。 （ 2） 熟 悉 现 场 情 况 ， 了 解 设 计 管 线 走 向 ， 以 及 管 线 沿 途 已 有 平面 和 高 程 控 制 点 分 布 情 况 。 （ 3） 根 据 管 道 平 面 图 和 已 有 控 制 点 ， 并 结 合 实 际 地 形 ， 作 好 实测 数 据 的 计 算 整 理 ， 并 绘 制 测 量 图 。 2、 管 道 中 线 定 位 及 高 程 控 制 测 量 管 道 的 起 点 、 终 点 及 转 折 点 为 管 道 的 主 点 ， 其 位 置 在 施 工 图 中 确定 ，管 线 中 线 定 位 作 法 为 将 主 点 位 置 测 设 到 地 面 上 去 ，并 用 木 桩 标 定 。 （ 1） 管 道 中 线 定 位 管 线 是 在 现 场 直 接 选 定 或 在 大 比 例 尺 地 形 图 上 设 计 时 ， 根 据 地 物的 关 系 来 确 定 主 点 的 位 置 ， 于此按照设 计 提供的 关 系 数 据 ， 进行管 线定 位 。 如现 场 无适当控 制 点 可资 利用 ， 可沿 管 线 近处布 设 控 制 导线 。管 线 定 位 时 ， 最常采 用 极坐标 法 与角度交会法 。 其 测 角精度一 般可采用 30′， 量 距精度为 1/5000， 并 应分 别计 算 测 设 点 的 点 位 误差。 管线 的 起 止点 、 转 折 点 在 地 面 测 定 以 后， 进行检查测 量 ， 实 测 各转 折 点的 夹角， 其 与设 计 值的 比 差不得超过±1′。 同时 应丈量 它们之间的3 距离，实量值与设计值比较，其相对误差不得超过1/2000，超过时必须予以合理调整。 （2）管线施工时的高程控制测量 为了便于管线施工时引测高程及管线纵横断面测量，应沿管线敷设临时水准点。...
