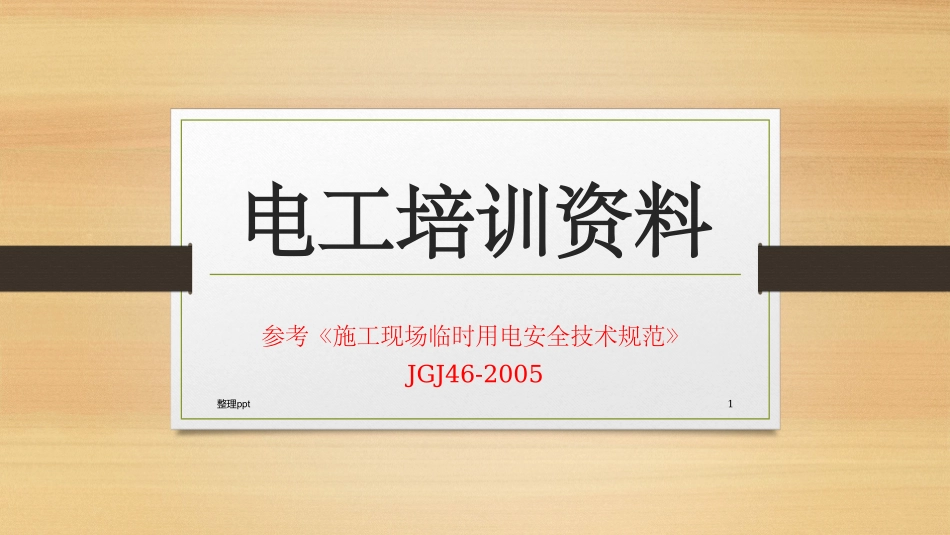

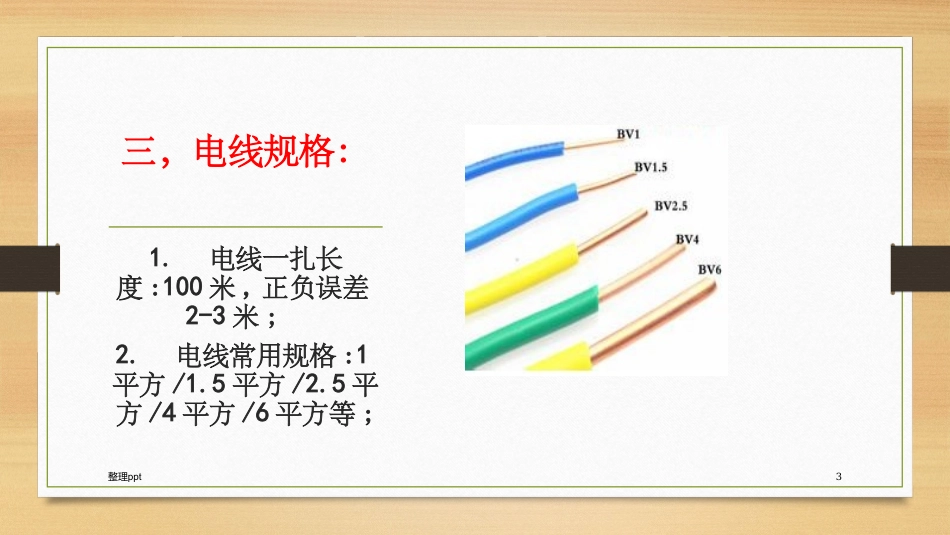

ppt整理电工培训资料参考《施工现场临时用电安全技术规范》JGJ46-20051ppt整理一，安全第一。持证经公司培训合格后上岗，按操作规程作业，禁止野蛮作业。二，公司电材料标准：电话线、电视线、电胶布、绝缘胶带、生料带及安装附近件全部用国标优质产品（或公司专卖店配送）。2ppt整理三，电线规格：1.电线一扎长度:100米,正负误差2-3米;2.电线常用规格:1平方/1.5平方/2.5平方/4平方/6平方等;3ppt整理3.国标GB4706.1-1992/1998规定的电线负载电流值（部分）1平方铜芯线允许长期负载电流为:6A－－-8A1.5平方铜芯线允许长期负载电流为:8A－－-15A2.5平方铜芯线允许长期负载电流为:16A－－-25A4平方铜芯线允许长期负载电流为:25A－－-32A6平方铜芯线允许长期负载电流为:32A－－-40A4ppt整理4.家庭电路设计：2000年前，电路设计一般是：进户线4—6mm2，照明1.5mm2，插座2.5mm2，空调4mm2专线。2000年后，电路设计一般是：电源插座线：BV4-6mm2电线，颜色分别为火线（红色）、零线（黑、蓝色）、地线（黄绿双色线）。照明线：BV2.5mm2电线，颜色分别为火线（红色）、控制线（除地线以外其它颜色）。进户线：BV6.0mm2以上，三种规格线颜色同上。5ppt整理四，电线型号：B：表示布线用的电线，或平行线。L：导体材料为铝芯，无L为铜芯。V：绝缘材料为：聚氯乙烯塑料绝缘。X：橡胶材料绝缘。2.5:导线标称截面（mm2）.VV：表示双护套线。R：表示为软线。F：表示为绝缘材料类聚乙释复合材料。LG：表示导体为钢芯线。BV单股,BVR多股,BVV双胶单股,BVVR双胶多股;6ppt整理7ppt整理五，架空线路架空线路具有投资费用低、施工期短、易于发现故障点等特点，因而被广泛采用。架空线路的组成一般包括四部分，即电杆、横担、绝缘子和绝缘导线。如采用绝缘横担，则架空线路可由电杆、绝缘横担、绝缘线三部分组成。第7.1.4条架空线在一个档距内，每层导线的接头数不得超过该层导线条数的50％，且一条导线应只有一个接头。8ppt整理架空线相序排列顺序：A动力、照明线在同一横担上架设时，导线相序排列顺序是：面向负荷从左侧起依次为L1、N、L2、L3、PE；B动力、照明线在二层横担上分别架设时，导线相序排列顺序是：上层横担面向负荷从左侧起依次为乙、L。、队下层横担面向负荷从左侧起依次为L(L1、L2、L3)、N、PE。9ppt整理10ppt整理架设方式架空电缆应沿电杆、支架或沿墙敷设，不得沿树木、屋面敷设。严禁沿脚手架敷设。（防止风吹线摆，损伤绝缘保护层）第7.2.1条电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包含淡蓝、绿／黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿／黄双色芯线必须用作PE线，严禁混用。11ppt整理第7.1.6条架空线路的档距不得大于35m。12ppt整理第7.1.7条架空线路的线间距不得小于0.3m，靠近电杆的两导线的间距不得小于0.5m。13ppt整理第7.1.9条架空线路与邻近线路或固定物的距离应符合表7.1.9的规定。第7.1.16条接户线在档距内不得有接头。进线处离地高度不得小于2.5m。接户线最小截面应符合表7.1.16-1规定。接户线线间及与邻近线路间的距离应符合表7.1.16-2的要求。14ppt整理15ppt整理16ppt整理7.1.17条架空线路必须有短路保护。采用熔断器做短路保护时，其熔体额定电流不应大于明敷绝缘导线长期连续负荷允许载流量的1.5倍。采用断路器或断路器做过载保护时，其瞬动过流脱扣器脱扣电流整定值应小于线路末端单相短路电流。第7.1.18条架空线路必须有过载保护。采用熔断器或断路器做过载保护时，绝缘导线长期连续负荷允许载流量不应小于熔断器熔体额定电流或断路器长延时过流脱扣器脱扣电流整定值的1.25倍。17ppt整理18ppt整理电缆线路电缆线路的敷设电缆敷设应采用埋地或架空两种方式，严禁沿地面明设，以防机械损伤和介质腐蚀。埋设方式电缆宜采用直埋方式架设方式电缆应沿电杆、支架或沿墙敷设，不得沿树木、屋面敷设。严禁沿脚手架敷设19ppt整理第7.2.1条电缆中必须包含全部工作芯和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包括...
