CATIA创成式外形设计

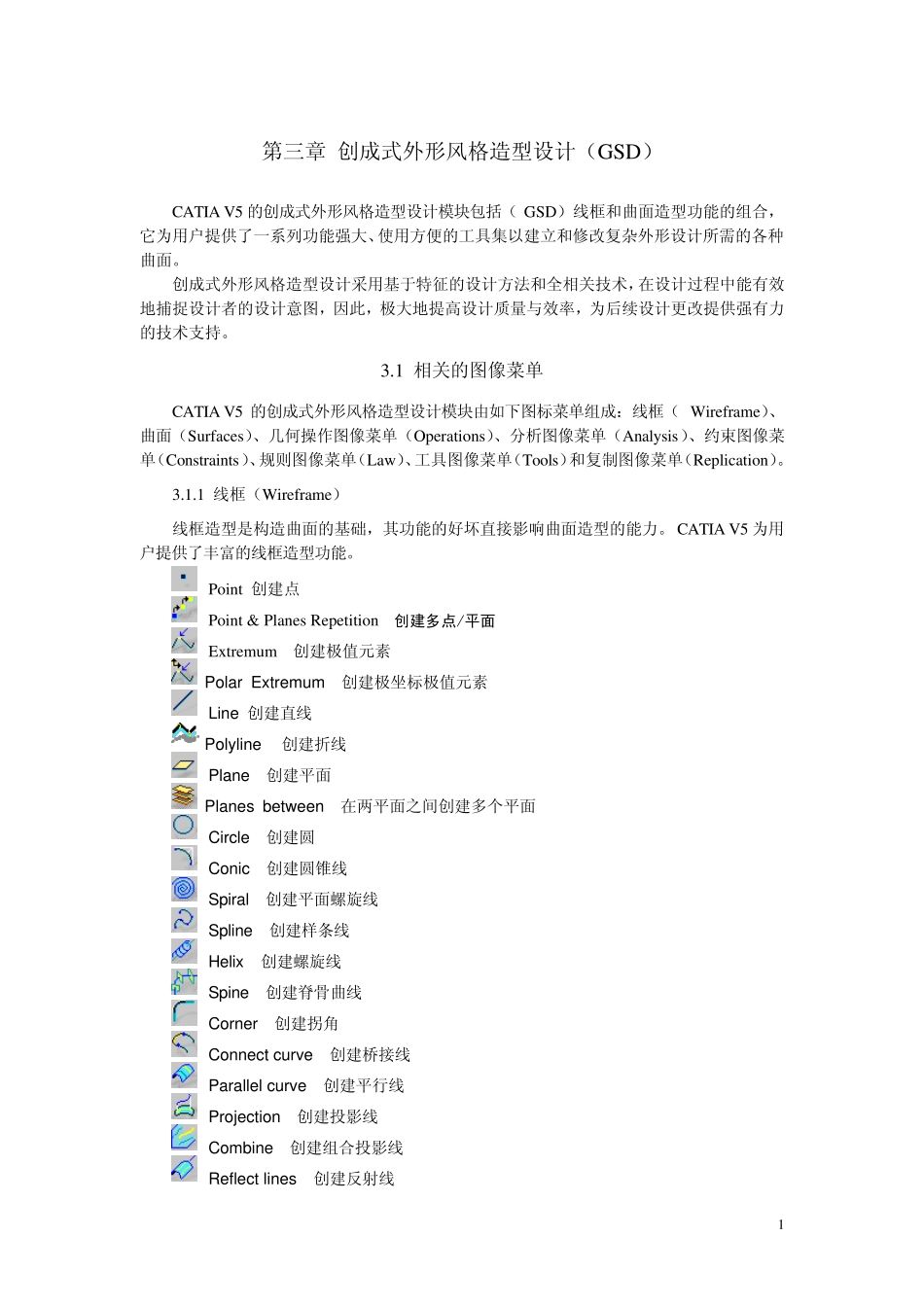

CATIA创成式外形设计_第1页
1/53

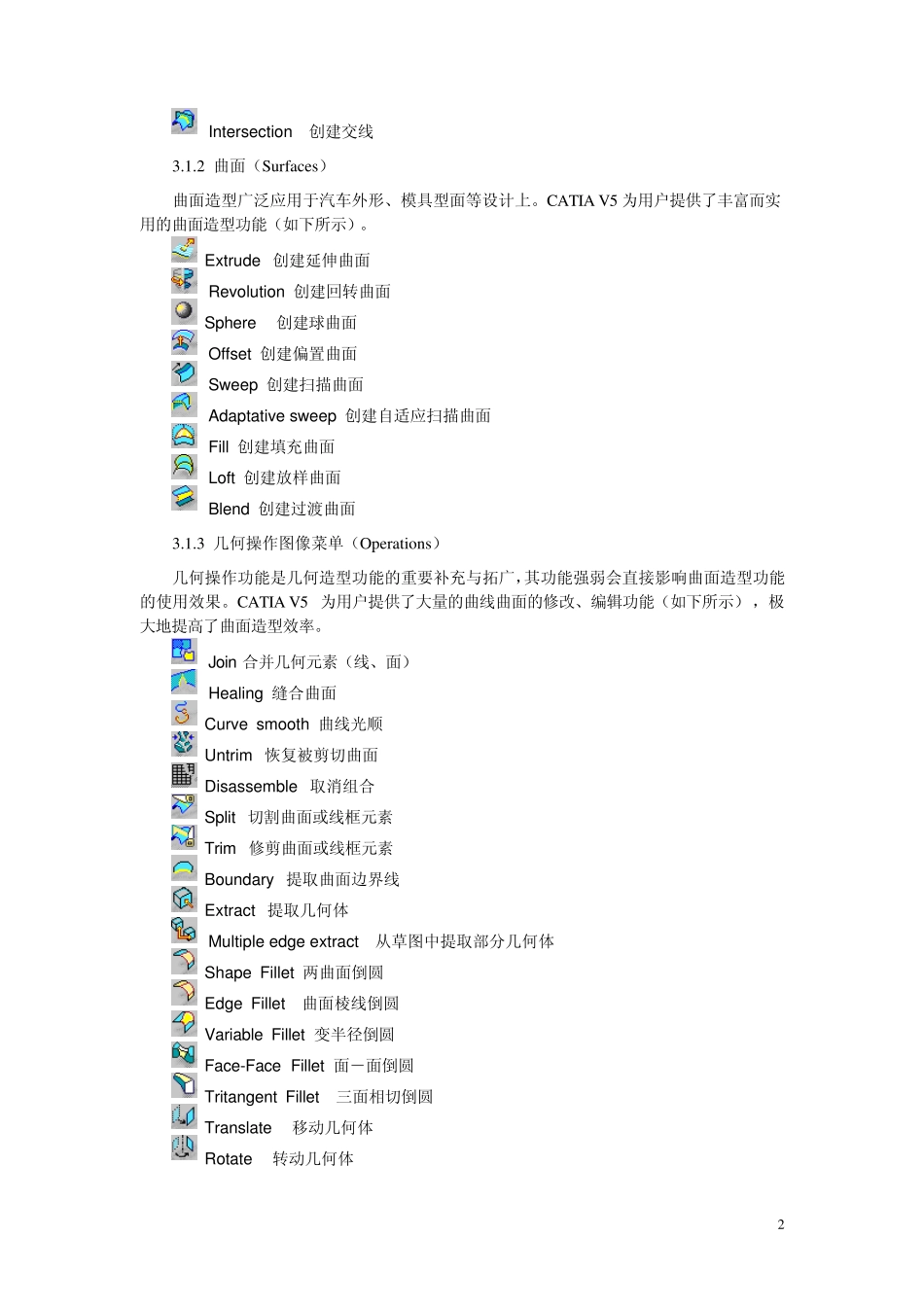

CATIA创成式外形设计_第2页
2/53

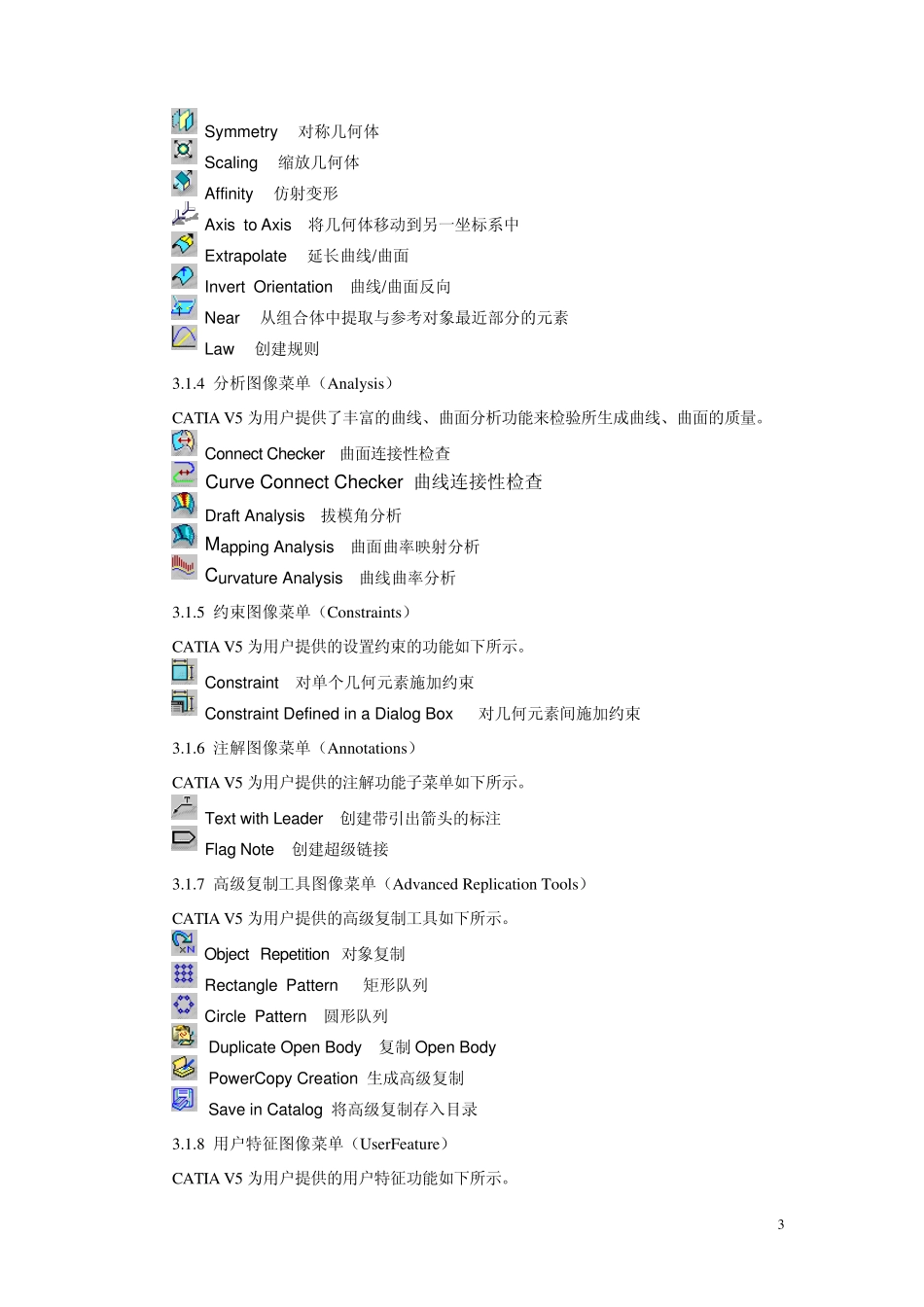

CATIA创成式外形设计_第3页
3/53
第三章 创成式外形风格造型设计(GSD) CATIA V5 的创成式外形风格造型设计模块包括(GSD)线框和曲面造型功能的组合,它为用户提供了一系列功能强大、使用方便的工具集以建立和修改复杂外形设计所需的各种曲面。 创成式外形风格造型设计采用基于特征的设计方法和全相关技术,在设计过程中能有效地捕捉设计者的设计意图,因此,极大地提高设计质量与效率,为后续设计更改提供强有力的技术支持。 3.1 相关的图像菜单 CATIA V5 的创成式外形风格造型设计模块由如下图标菜单组成:线框(Wireframe)、曲面(Surfaces)、几何操作图像菜单(Operations)、分析图像菜单(Analysis)、约束图像菜单(Constraints)、规则图像菜单(Law)、工具图像菜单(Tools)和复制图像菜单(Replication)。 3.1.1 线框(Wireframe) 线框造型是构造曲面的基础,其功能的好坏直接影响曲面造型的能力。 CATIA V5 为用户提供了丰富的线框造型功能。 Point 创建点 Point & Planes Repetition 创建多点/平面 Extremum 创建极值元素 Polar Extremum 创建极坐标极值元素 Line 创建直线 Polyline 创建折线 Plane 创建平面 Planes between 在两平面之间创建多个平面 Circle 创建圆 Conic 创建圆锥线 Spiral 创建平面螺旋线 Spline 创建样条线 Helix 创建螺旋线 Spine 创建脊骨曲线 Corner 创建拐角 Connect curve 创建桥接线 Parallel curve 创建平行线 Projection 创建投影线 Combine 创建组合投影线 Reflect lines 创建反射线 1 Intersection 创建交线 3.1.2 曲面(Su rfaces) 曲面造型广泛应用于汽车外形、模具型面等设计上。CATIA V5 为用户提供了丰富而实用的曲面造型功能(如下所示)。 Extrude 创建延伸曲面 Revolution 创建回转曲面 Sphere 创建球曲面 Offset 创建偏置曲面 Sweep 创建扫描曲面 Adaptative sweep 创建自适应扫描曲面 Fill 创建填充曲面 Loft 创建放样曲面 Blend 创建过渡曲面 3.1.3 几何操作图像菜单(Operations) 几何操作功能是几何造型功能的重要补充与拓广,其功能强弱会直接影响曲面造型功能的使用效果。CATIA V5 为用户提供了大量的曲线曲面的修改、编辑功能(如下所示),极大地提高了曲面造型效率。 Join 合并几何元素(线、面) Healing 缝合曲面 Curve smooth 曲线光顺 Untrim 恢复被剪切曲面 Disassemble 取消组合 Spli...
