CATIA参数化建模理念

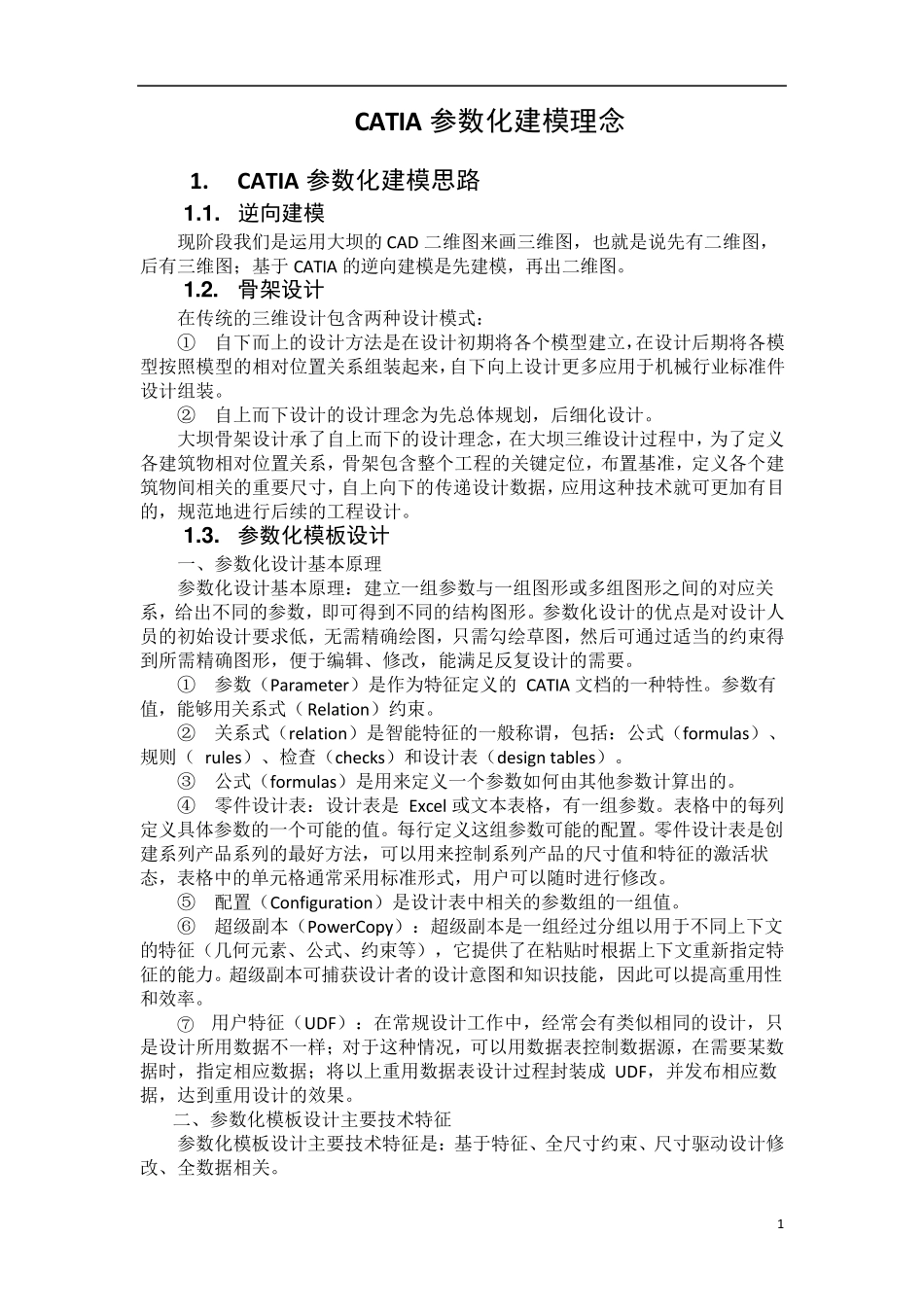

1 CAT IA 参数化建模理念 1. CAT IA 参数化建模思路 1 .1 . 逆向建模 现阶段我们是运用大坝的CAD 二维图来画三维图，也就是说先有二维图，后有三维图；基于CATIA 的逆向建模是先建模，再出二维图。 1 .2 . 骨架设计 在传统的三维设计包含两种设计模式： ① 自下而上的设计方法是在设计初期将各个模型建立，在设计后期将各模型按照模型的相对位置关系组装起来，自下向上设计更多应用于机械行业标准件设计组装。 ② 自上而下设计的设计理念为先总体规划，后细化设计。 大坝骨架设计承了自上而下的设计理念，在大坝三维设计过程中，为了定义各建筑物相对位置关系，骨架包含整个工程的关键定位，布置基准，定义各个建筑物间相关的重要尺寸，自上向下的传递设计数据，应用这种技术就可更加有目的，规范地进行后续的工程设计。 1 .3 . 参数化模板设计 一、参数化设计基本原理 参数化设计基本原理：建立一组参数与一组图形或多组图形之间的对应关系，给出不同的参数，即可得到不同的结构图形。参数化设计的优点是对设计人员的初始设计要求低，无需精确绘图，只需勾绘草图，然后可通过适当的约束得到所需精确图形，便于编辑、修改，能满足反复设计的需要。 ① 参数（Parameter）是作为特征定义的 CATIA 文档的一种特性。参数有值，能够用关系式（Relation）约束。 ② 关系式（relation）是智能特征的一般称谓，包括：公式（formulas）、规则（ rules）、检查（checks）和设计表（design tables）。 ③ 公式（formulas）是用来定义一个参数如何由其他参数计算出的。 ④ 零件设计表：设计表是 Excel 或文本表格，有一组参数。表格中的每列定义具体参数的一个可能的值。每行定义这组参数可能的配置。零件设计表是创建系列产品系列的最好方法，可以用来控制系列产品的尺寸值和特征的激活状态，表格中的单元格通常采用标准形式，用户可以随时进行修改。 ⑤ 配置（Configuration）是设计表中相关的参数组的一组值。 ⑥ 超级副本（PowerCopy）：超级副本是一组经过分组以用于不同上下文的特征（几何元素、公式、约束等），它提供了在粘贴时根据上下文重新指定特征的能力。超级副本可捕获设计者的设计意图和知识技能，因此可以提高重用性和效率。 ⑦ 用户特征（UDF）：在常规设计工作中，经常会有类似相同的设计，只是设计所用数据不一样；对于这种情况，可以用数据表控制数据源，在需要某数据时，指定相应数据...
