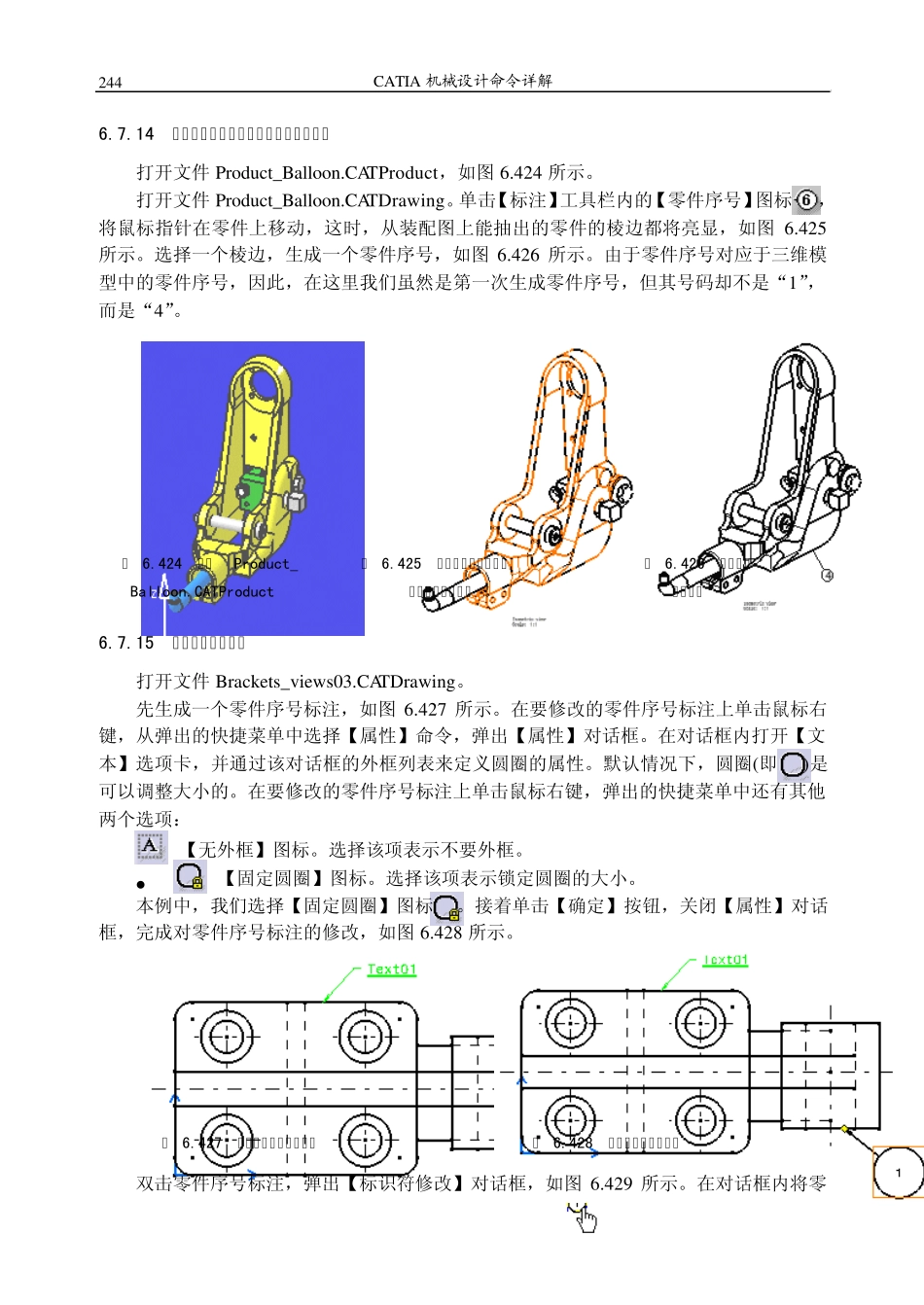

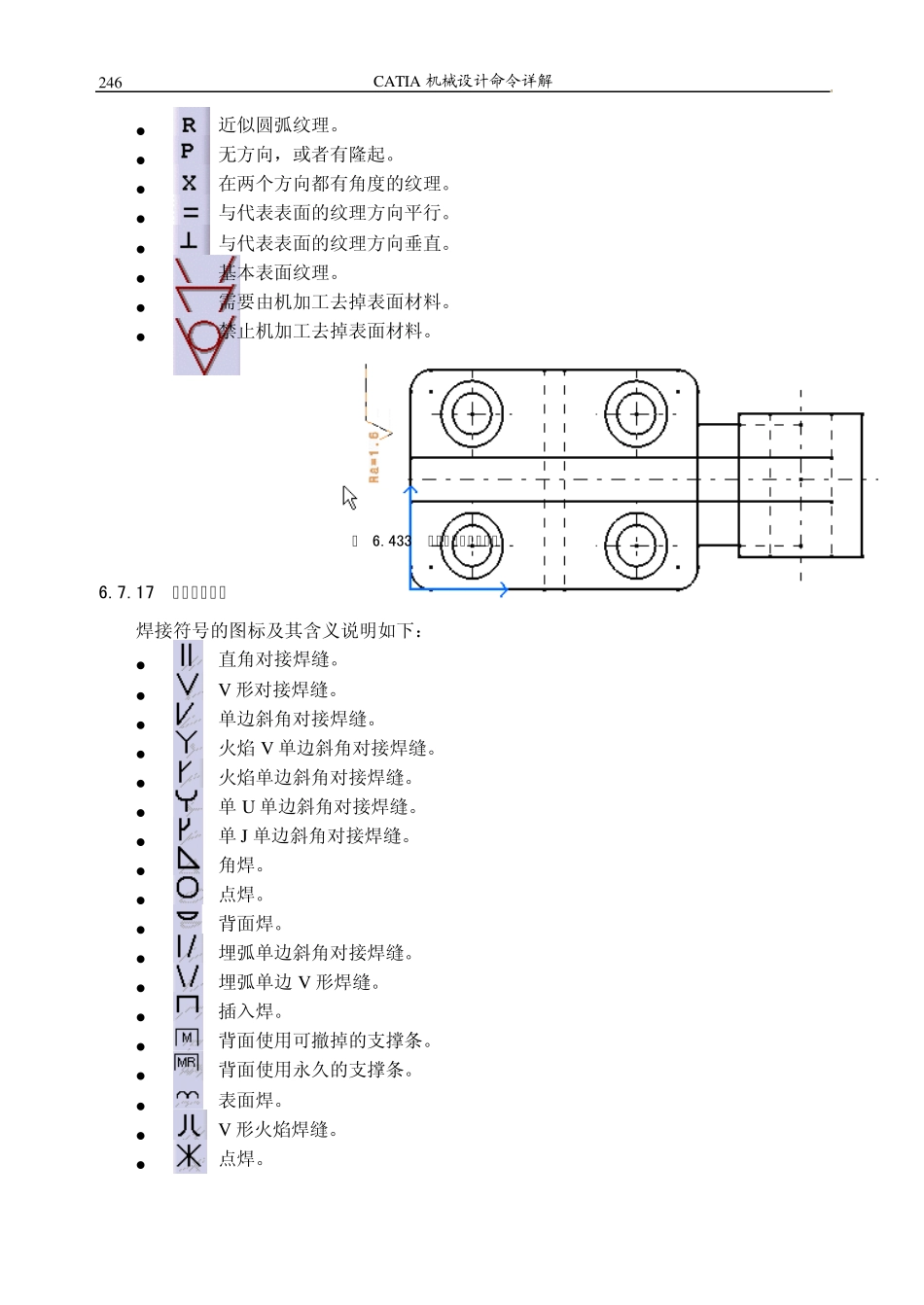

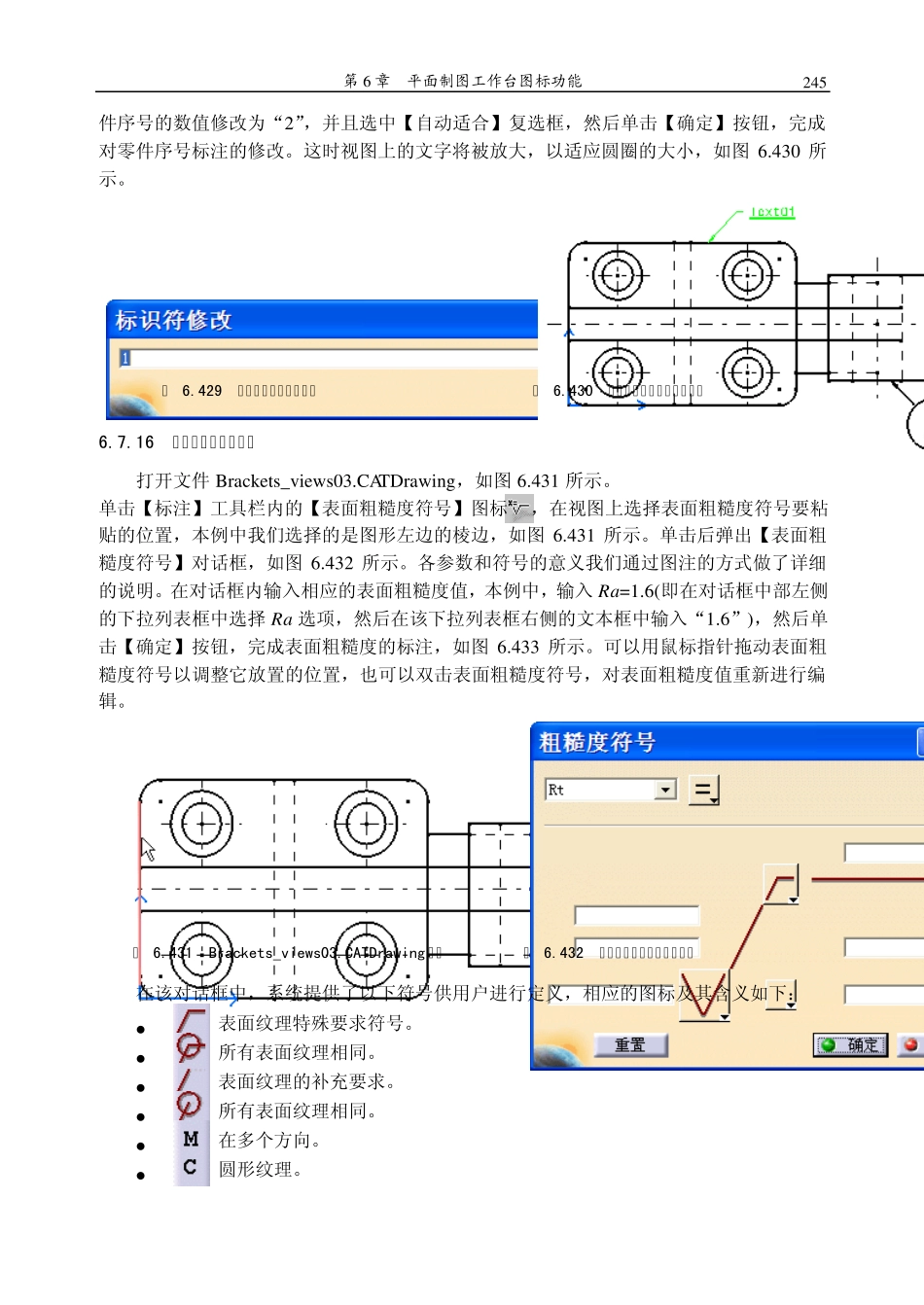

CATIA 机械设计命令详解 244 6.7.14 在装配视图上生成关联的零件序号标注 打开文件Product_Balloon.CATProduct，如图6.424 所示。 打开文件Product_Balloon.CATDraw ing。单击【标注】工具栏内的【零件序号】图标，将鼠标指针在零件上移动，这时，从装配图上能抽出的零件的棱边都将亮显，如图6.425所示。选择一个棱边，生成一个零件序号，如图6.426 所示。由于零件序号对应于三维模型中的零件序号，因此，在这里我们虽然是第一次生成零件序号，但其号码却不是“1”，而是“4”。 图 6.424 文件Product_ 图 6.425 从装配图上能抽出的 图 6.426 生成一个 Balloon.CATProduct 零件的棱边将亮显 零件序号 6.7.15 修改零件序号标注 打开文件Brackets_view s03.CATDraw ing。 先生成一个零件序号标注，如图6.427 所示。在要修改的零件序号标注上单击鼠标右键，从弹出的快捷菜单中选择【属性】命令，弹出【属性】对话框。在对话框内打开【文本】选项卡，并通过该对话框的外框列表来定义圆圈的属性。默认情况下，圆圈(即)是可以调整大小的。在要修改的零件序号标注上单击鼠标右键，弹出的快捷菜单中还有其他两个选项： 【无外框】图标。选择该项表示不要外框。  【固定圆圈】图标。选择该项表示锁定圆圈的大小。 本例中，我们选择【固定圆圈】图标。接着单击【确定】按钮，关闭【属性】对话框，完成对零件序号标注的修改，如图6.428 所示。 图 6.427 生成一个零件序号标注 图 6.428 修改的零件序号标注 双击零件序号标注，弹出【标识符修改】对话框，如图6.429 所示。在对话框内将零第6 章 平面制图工作台图标功能 245 件序号的数值修改为“2”，并且选中【自动适合】复选框，然后单击【确定】按钮，完成对零件序号标注的修改。这时视图上的文字将被放大，以适应圆圈的大小，如图 6.430 所示。 图 6.429 【标识符修改】对话框 图 6.430 完成对零件序号标注的修改 6.7.16 生成表面粗糙度符号 打开文件Brackets_view s03.CATDraw ing，如图 6.431 所示。 单击【标注】工具栏内的【表面粗糙度符号】图标，在视图上选择表面粗糙度符号要粘贴的位置，本例中我们选择的是图形左边的棱边，如图 6.431 所示。单击后弹出【表面粗糙度符号】对话框，如图 6.432 所示。各参数和符号的意义我们通过图注的方式做了详细的说明。在对话框内输入相应的表面粗糙度值，本例中，输入 Ra=1.6(即在对话框中...
