CATIA官方试题

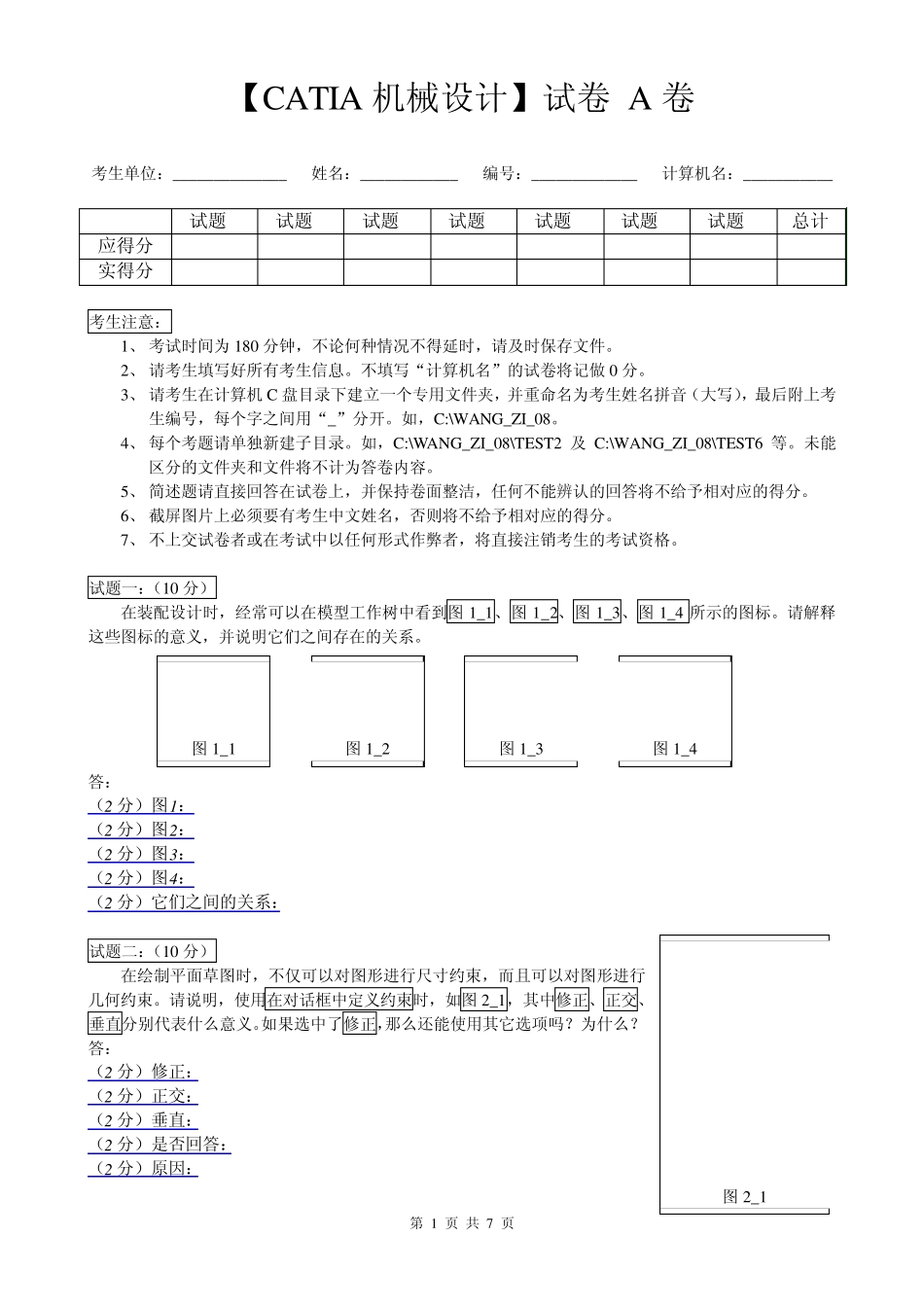

第 1 页 共 7 页 【CATIA 机械设计】试卷 A 卷 考生单位：_ _ _ _ _ _ _ _ _ _ _ _ _ _ 姓名：_ _ _ _ _ _ _ _ _ _ _ _ 编号：_ _ _ _ _ _ _ _ _ _ _ _ _ 计算机名：_ _ _ _ _ _ _ _ _ _ _ 试题1 试题2 试题3 试题4 试题5 试题6 试题7 总计 应得分 10 10 10 15 15 10 30 100 实得分 考生注意： 1、 考试时间为180 分钟，不论何种情况不得延时，请及时保存文件。 2、 请考生填写好所有考生信息。不填写“计算机名”的试卷将记做 0 分。 3、 请考生在计算机C 盘目录下建立一个专用文件夹，并重命名为考生姓名拼音（大写），最后附上考生编号，每个字之间用“_ ”分开。如，C:\WANG_ ZI_ 08。 4、 每个考题请单独新建子目录。如，C:\WANG_ ZI_ 08\TEST2 及 C:\WANG_ ZI_ 08\TEST6 等。未能区分的文件夹和文件将不计为答卷内容。 5、 简述题请直接回答在试卷上，并保持卷面整洁，任何不能辨认的回答将不给予相对应的得分。 6、 截屏图片上必须要有考生中文姓名，否则将不给予相对应的得分。 7、 不上交试卷者或在考试中以任何形式作弊者，将直接注销考生的考试资格。 试题一：（10 分） 在装配设计时，经常可以在模型工作树中看到图 1_ 1、图 1_ 2、图 1_ 3、图 1_ 4 所示的图标。请解释这些图标的意义，并说明它们之间存在的关系。 答： （2 分）图1 ： （2 分）图2 ： （2 分）图3 ： （2 分）图4 ： （2 分）它们之间的关系： 试题二：（10 分） 在绘制平面草图时，不仅可以对图形进行尺寸约束，而且可以对图形进行几何约束。请说明，使用在对话框中定义约束时，如图 2_ 1，其中修正、正交、垂直分别代表什么意义。如果选中了修正，那么还能使用其它选项吗？为什么？ 答： （2 分）修正： （2 分）正交： （2 分）垂直： （2 分）是否回答： （2 分）原因： 图 1_ 1 图 1_ 2 图 1_ 3 图 1_ 4 图 2_ 1 第 2 页 共 7 页 试题三：（10 分） 请使用零部件设计中的实体混合命令建立图3_1 所示的模型，并求出它的体积。模型的工作树结构必须与图3_2 相同。请将模型命名为TEST3，并保存到考生目录TEST3 文件夹中。 该模型的体积为_______________。 （4 分）不考虑工作树的正确模型； （4 分）不考虑模型的正确工作树； （2 分）模型体积。 试题四：（15 分...
