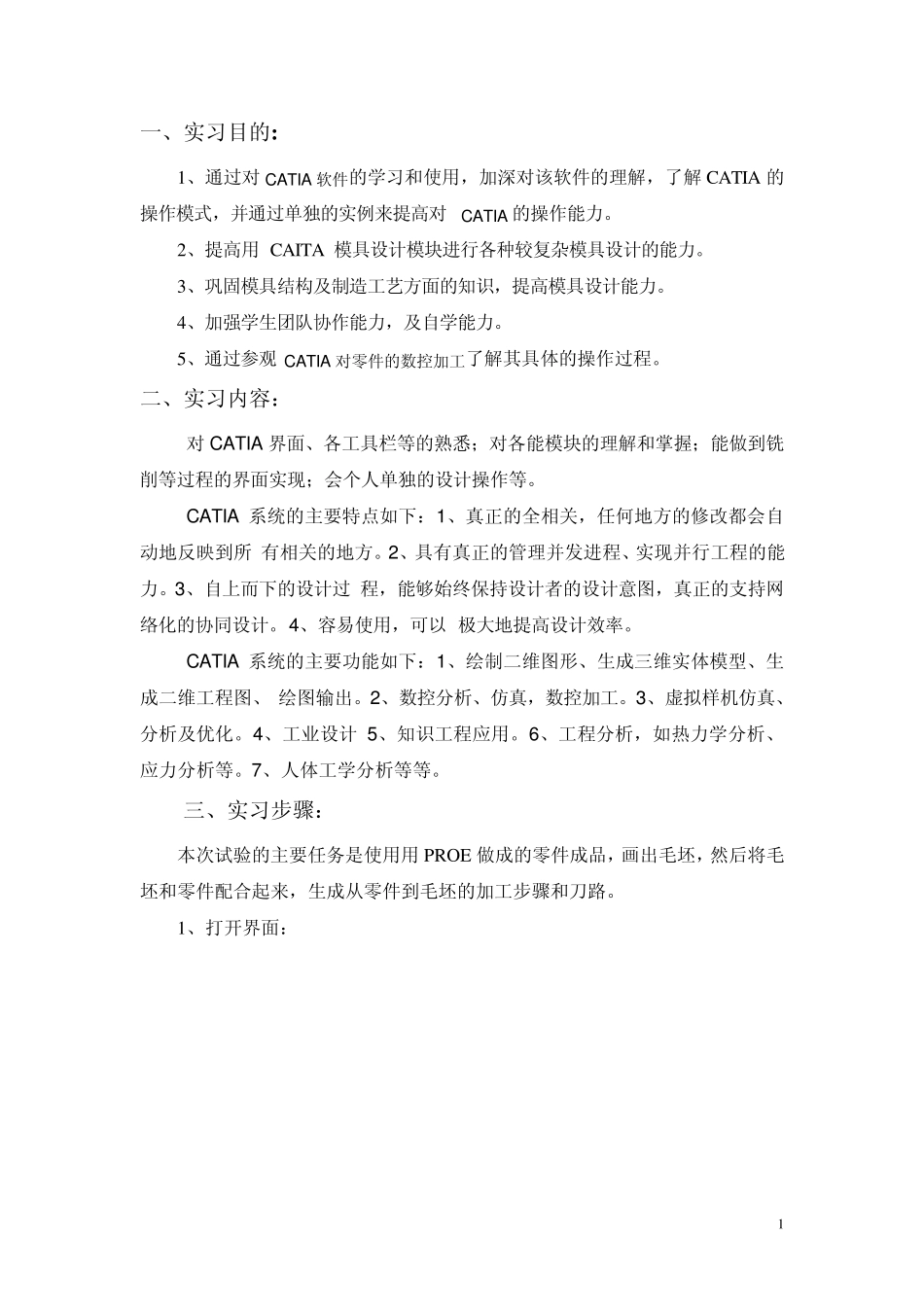

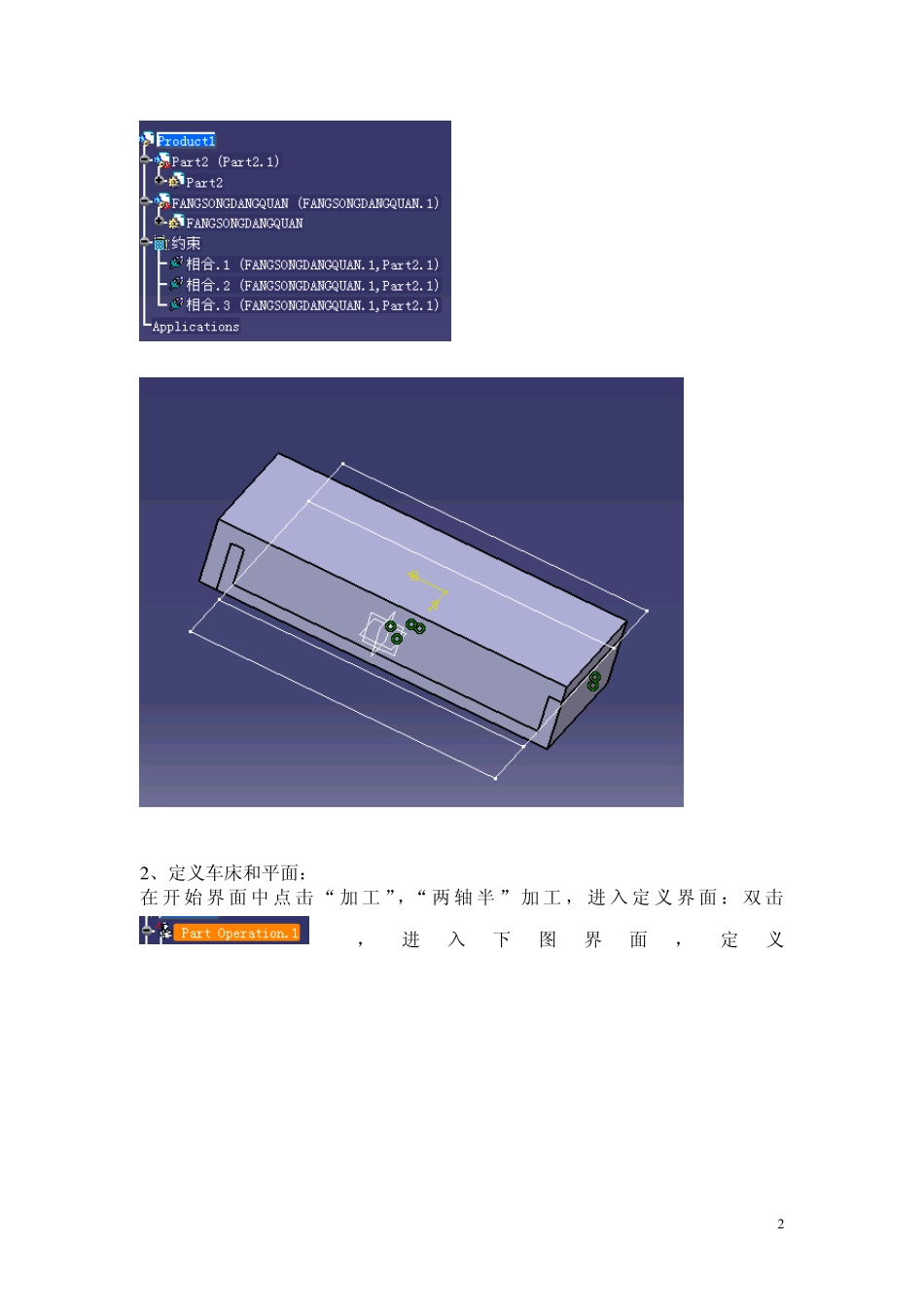

1 一、实习目的: 1、通过对 CAT IA 软件的学习和使用，加深对该软件的理解，了解 CATIA 的操作模式，并通过单独的实例来提高对CAT IA 的操作能力。 2、提高用 CAITA 模具设计模块进行各种较复杂模具设计的能力。 3、巩固模具结构及制造工艺方面的知识，提高模具设计能力。 4、加强学生团队协作能力，及自学能力。 5、通过参观 CAT IA 对零件的数控加工了解其具体的操作过程。 二、实习内容： 对 CAT IA 界面、各工具栏等的熟悉；对各能模块的理解和掌握；能做到铣削等过程的界面实现；会个人单独的设计操作等。 CAT IA 系统的主要特点如下：1、真正的全相关，任何地方的修改都会自动地反映到所 有相关的地方。2、具有真正的管理并发进程、实现并行工程的能力。3、自上而下的设计过 程，能够始终保持设计者的设计意图，真正的支持网络化的协同设计。4、容易使用，可以 极大地提高设计效率。 CAT IA 系统的主要功能如下：1、绘制二维图形、生成三维实体模型、生成二维工程图、 绘图输出。2、数控分析、仿真，数控加工。3、虚拟样机仿真、分析及优化。4、工业设计 5、知识工程应用。6、工程分析，如热力学分析、应力分析等。7、人体工学分析等等。 三、实习步骤： 本次试验的主要任务是使用用 PROE 做成的零件成品，画出毛坯，然后将毛坯和零件配合起来，生成从零件到毛坯的加工步骤和刀路。 1、打开界面： 2 2 、定义车床和平面： 在开始界面中点击“ 加 工 ”，“ 两 轴 半 ” 加 工 ， 进 入 定义界面：双 击，进入下图界面，定义 3 3 、定义完成后，点击，进行平面加工，在下图所示界面上定义铣削平面 在下图所示界面上定义刀路 4 在这个界面上定义刀具形状和尺寸 定义完成后，点击界面右下角的，进行刀路模拟，对比完成后得到图示结果 5 4 、点击，进行侧面铣削，把上图侧面多余的蓝色的一部分铣削掉，操作方法和上一步骤一样，得到结果如下图所示： 5 、下一步是削掉中间多余的凹槽中的那一蓝色部分，点击槽加工工具，出现下图界面 6 定义加工槽的底面和侧面结束后，选择刀具和加工路线 然后进行加工模拟，对比完成后得到以下结果 7 6 、最后一步，加工槽中的两个孔，选择孔加工工具，定义槽底面为加工面，选择加工工具为钻，将孔定义为通孔，出现下图界面， 加工工具为麻花钻 8 钻头伸出尺寸为5 所有的定义完成后选择刀路模拟，对比出现下图，显示所有加工工...
