CAXA2007标题栏制作

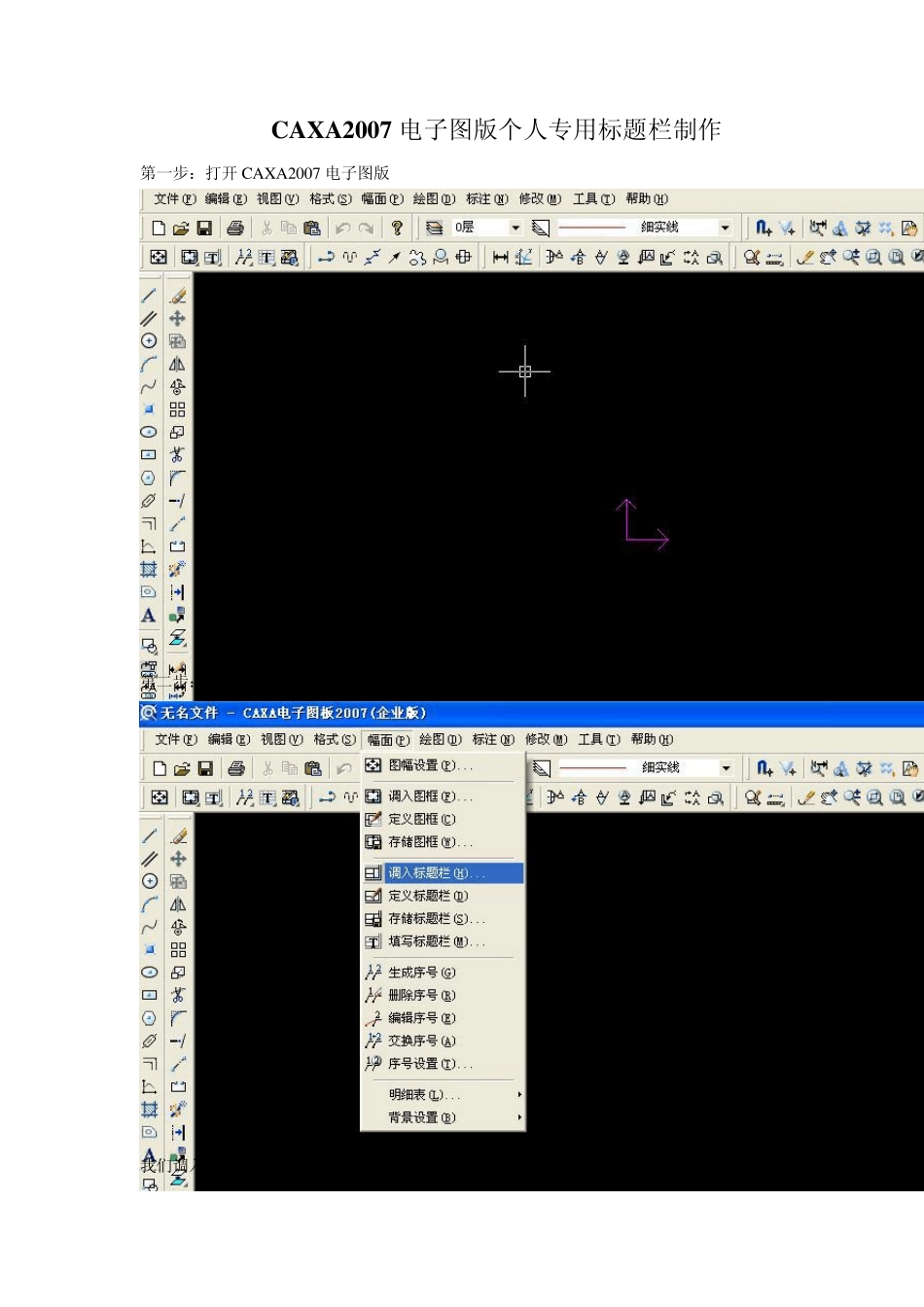

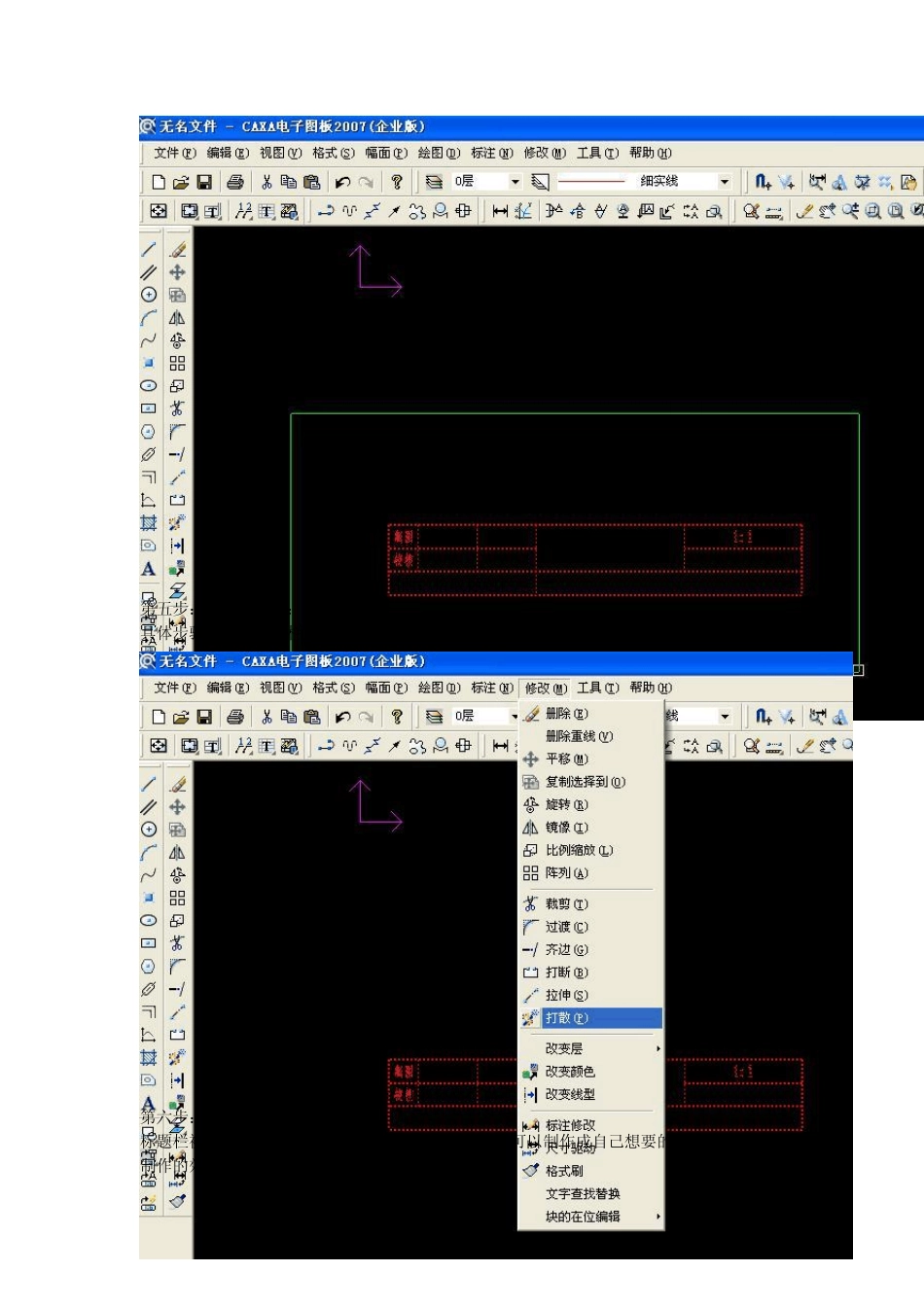

C A X A 2007 电子图版个人专用标题栏制作 第一步：打开 CAXA2007 电子图版 图一：打开 CAXA2007 主页面 第二步：随便调入一个系统内存在的标题栏（可以在此基础上修改） 图二：调入标题栏 我们调入最常用的：school 标题栏，样式如下图所示： CAXA2007主页面 随便调入系统内存在的标题栏 图三：调入school 标题栏效果 第三步：拾取标题栏 图三：标题栏拾取设置 具体步骤：点击“工具”——拾取过滤设置，结果如上图。选择“标题栏”，点击“确定”。 第四步：打散标题栏 具体步骤：首先用鼠标拖动，选择拾取标题栏，会发现标题栏变红，说明处于被选中状态。如下图所示： 系 统 内 的 school 标题栏 拾取标题栏 图四：拾取标题栏 第五步：打散标题栏： 具体步骤：点击菜单栏上 “修改”——打散 图五：打散标题栏设置 第六步：标题栏的修改 标题栏被打散后，里面的文字和线条就能修改，此时可以制作成自己想要的状态和格式，我制作的效果如下图所示，很简洁的。 拾取标题栏 图六：标题栏修改后效果图（版权所有） 第七步：标题栏生成“块” 具体步骤：点击标题栏上“绘图”——块操作——块生成 图七：标题栏“块”生成 第八步：定义标题栏 具体步骤:点击菜单栏“幅面”——“定义标题栏”，然后用鼠标拖动，来全选标题栏，再按“回车（Enter）”键。图示如下： 图八：定义标题栏 图九：选择标题栏（选择后按回车键） 第九步：定义标题栏内容 具体步骤：只需用鼠标单击你需要设置的方块内容即可。然后会出现相应的编辑，如下图所示： 图十：定义标题栏方格内容 下面是我编辑的“表格单元格内容” ，如下图： 图十一：定义“表格单元名称”内容 “表格单元格名称”可以在下拉菜单选择，也可以自己编辑，直接在里面填写。 完成后按“回车（Enter）”键，出现下图，即可存储自己所制作的标题栏。如下图所示 图十二：标题栏保存 标 题 栏 制 作 好 后， 默 认 存 储 在 ： 自 己 安 装 的 应 用 程 序 中CAXA2007\Su pport\CHS 里面。平时自己可以把那个标题栏文件保存下来，下次重装 CAXA2007 是可以直接复制到 CHS 中就能使用了，免去了重新制作的麻烦。（现在大家就赶紧去打开 CAXA2007，把自己制作的标题栏调入吧，相信你会有成就感的。） 总结：至此 CAXA2007 电子图版标题栏自作完毕，这是我的一点小经验，希望和大家分享，不足之处还请谅解。希望和大家多多交流。 一个技术工作者 可以自己编辑自己想用的名称作为标题栏的名称。
