CAXA2013快速入门VIP专享

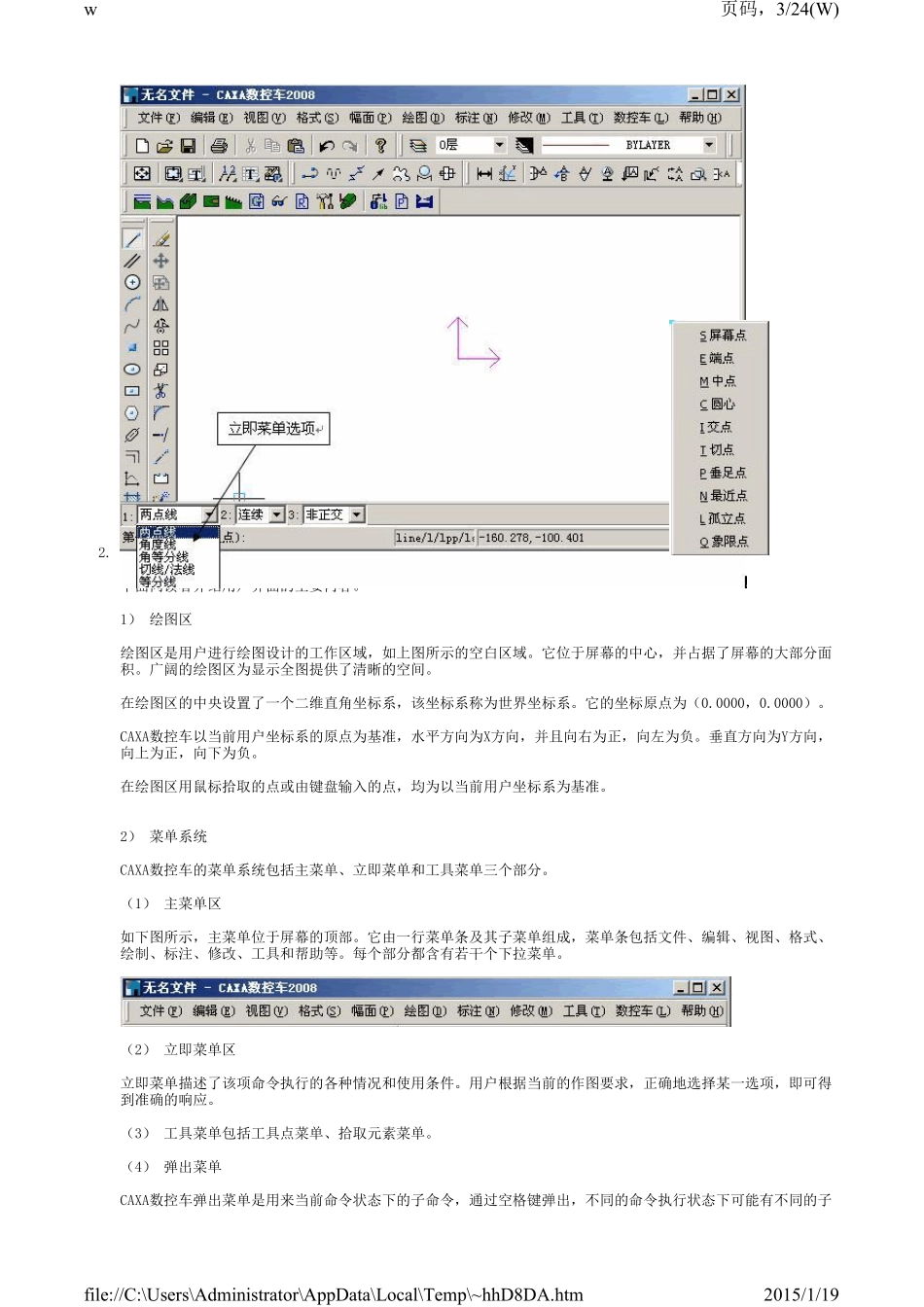

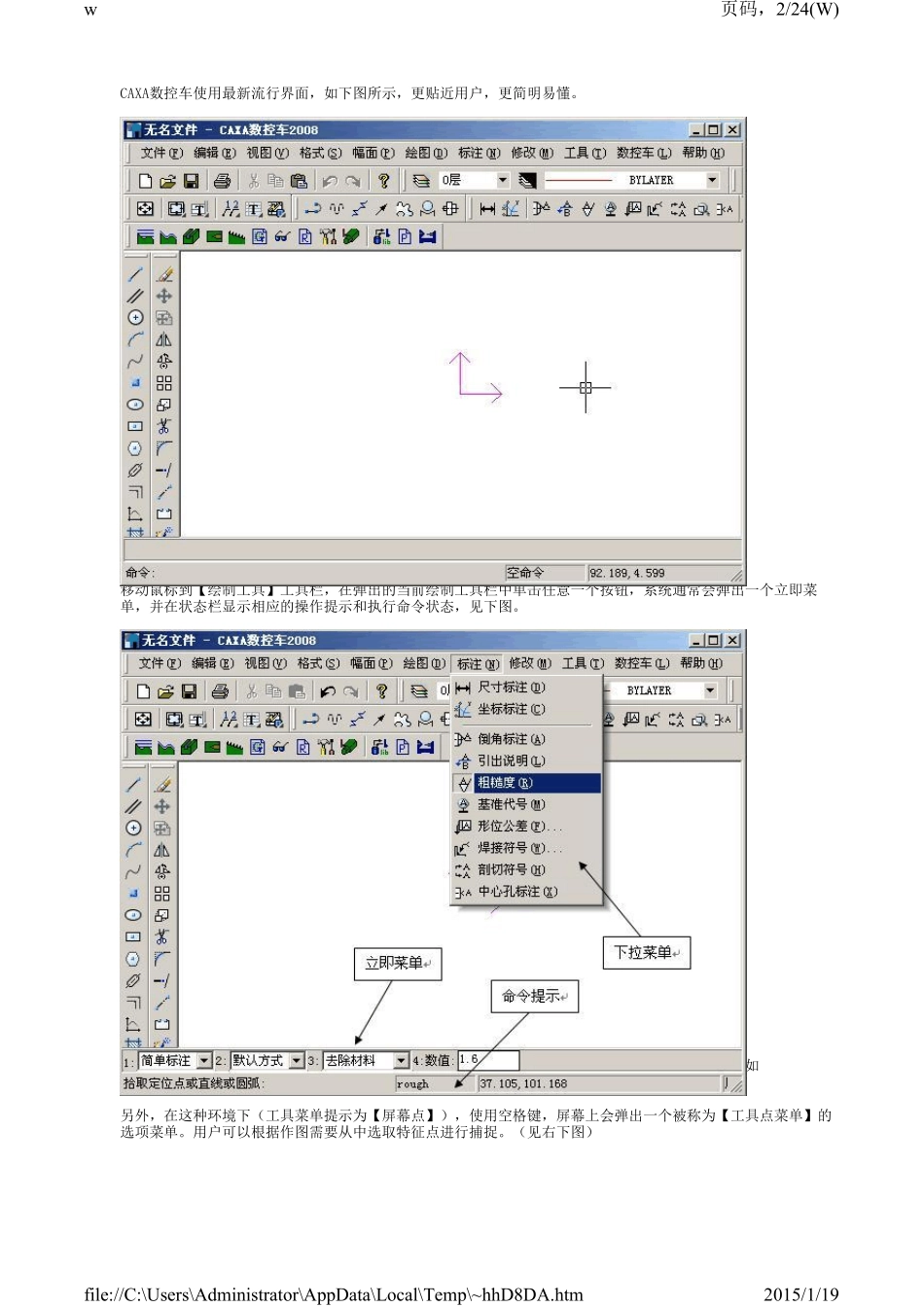

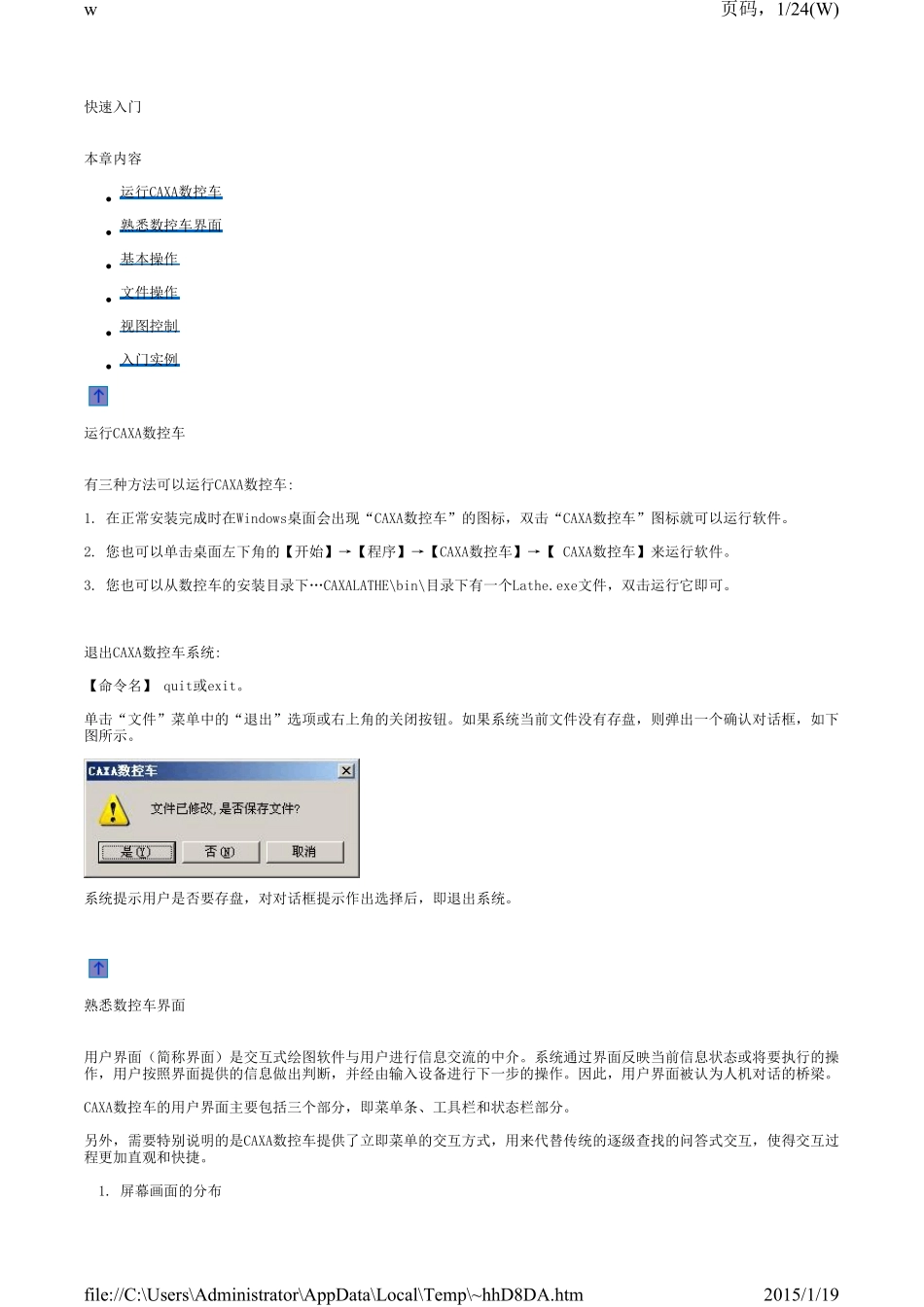

本章内容  运行CAXA数控车  熟悉数控车界面  基本操作  文件操作  视图控制  入门实例 有三种方法可以运行CAXA数控车: 1. 在正常安装完成时在Windows桌面会出现“CAXA数控车”的图标，双击“CAXA数控车”图标就可以运行软件。 2. 您也可以单击桌面左下角的【开始】→【程序】→【CAXA数控车】→【 CAXA数控车】来运行软件。 3. 您也可以从数控车的安装目录下…CAXALATHE\bin\目录下有一个Lathe.exe文件，双击运行它即可。 退出CAXA数控车系统: 【命令名】 quit或exit。 单击“文件”菜单中的“退出”选项或右上角的关闭按钮。如果系统当前文件没有存盘，则弹出一个确认对话框，如下图所示。 系统提示用户是否要存盘，对对话框提示作出选择后，即退出系统。 用户界面（简称界面）是交互式绘图软件与用户进行信息交流的中介。系统通过界面反映当前信息状态或将要执行的操作，用户按照界面提供的信息做出判断，并经由输入设备进行下一步的操作。因此，用户界面被认为人机对话的桥梁。 CAXA数控车的用户界面主要包 括 三个部 分 ，即菜单条 、 工 具 栏 和 状态栏 部 分 。 另 外 ，需 要特 别 说 明 的是CAXA数控车提供了 立 即菜单的交互方式，用来代 替 传 统的逐 级 查 找 的问 答 式交互，使 得 交互过程更 加 直 观 和 快 捷 。 1. 屏 幕 画 面的分 布 快 速 入门 运行CAXA数控车 熟悉数控车界面 页 码 ，1/24(W)w2015/1/19file://C:\Users\Administrator\AppData\Local\Temp\~hhD8DA.htmCAXA数控车使用最新流行界面，如下图所示，更贴近用户，更简明易懂。 单击任意一个菜单项（例如设置），都会弹出一个子菜单。 移动鼠标到【绘制工具】工具栏，在弹出的当前绘制工具栏中单击任意一个按钮，系统通常会弹出一个立即菜单，并在状态栏显示相应的操作提示和执行命令状态，见下图。 在立即菜单环境下，用鼠标单击其中的某一项（例如【1.两点线】）或按【ALT+数字】组合键（例如【ALT+1】），会在其上方出现一个选项菜单或者改变该项的内容。（见下图左下方） 另外，在这种环境下（工具菜单提示为【屏幕点】），使用空格键，屏幕上会弹出一个被称为【工具点菜单】的选项菜单。用户可以根据作图需要从中选取特征点进行捕捉。（见右下图） 页码，2/24(W)w2015/1/19file://C:\Users\Administrator\AppData\Local\Temp\~hhD8DA.htm 2. 用 户 界...
