CAXA入门教程

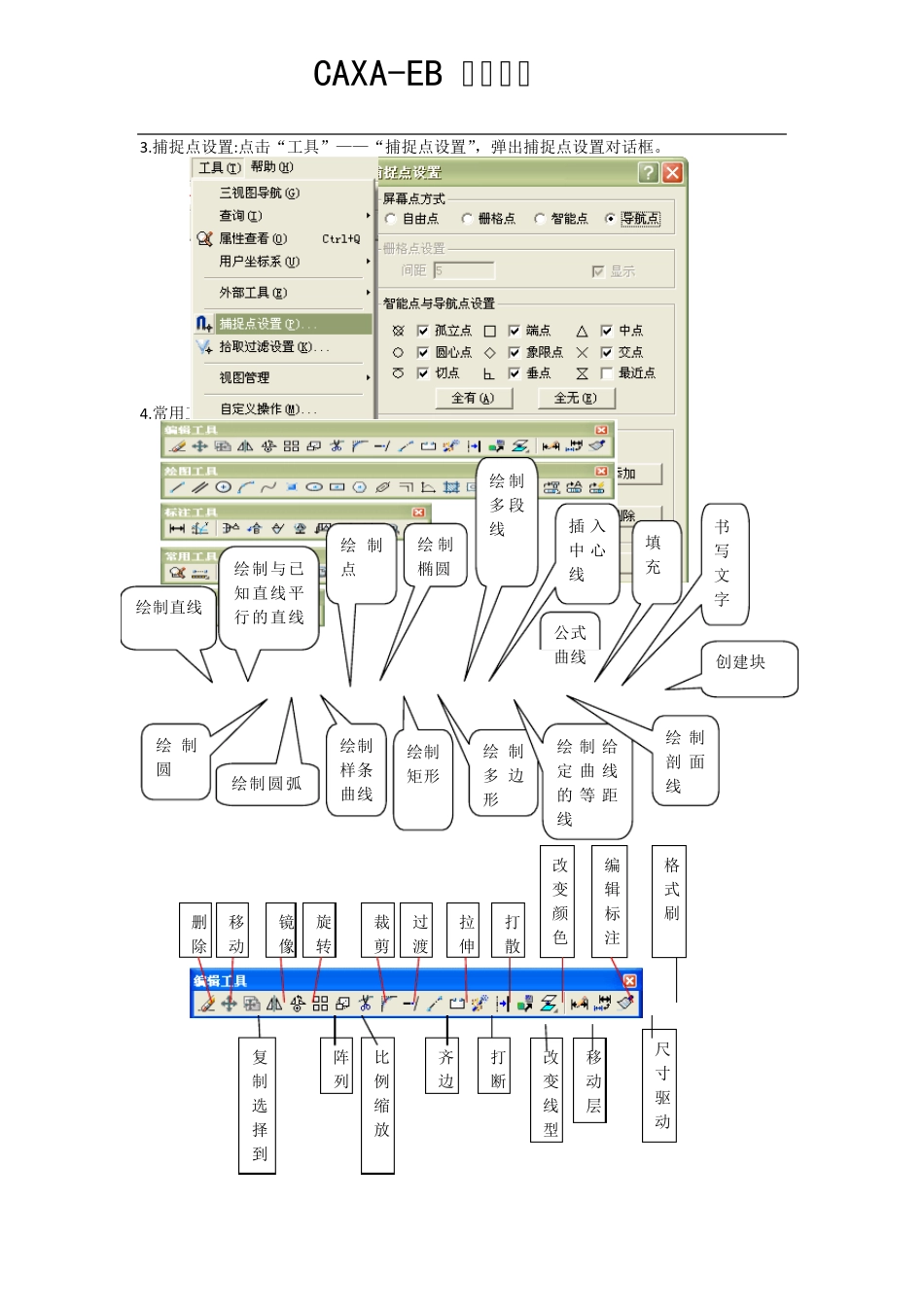

CAXA-EB 入门教程 CAX A-EB 实例教程 一、CAXA 基础操作 --------------------------------------------------------------------------------------------------- 2 二、 如何定义图符 -------------------------------------------------------------------------------------------------- 6 三、 轴的绘制 --------------------------------------------------------------------------------------------------------- 9 四、端盖的绘制 ----------------------------------------------------------------------------------------------------- 18 五、绘制锥齿轮 ----------------------------------------------------------------------------------------------------- 24 六、 绘制拨叉 ------------------------------------------------------------------------------------------------------- 27 七、虎钳装配体 ----------------------------------------------------------------------------------------------------- 34 八、CAXA2007 命令、快捷键列表 ------------------------------------------------------------------------------ 43 本教程适合初学者 长春大学 汽车服务工程系 CAXA-EB 入门教程 一、 CAXA 基础操作 1. 设置背景颜色：点“工具”——“选项”，弹出“系统配置”对话框，改变当前绘图的颜色即可。 2．调入需要的菜单：在菜单区点击鼠标右键即可打开，在想要的工具前面点选就可以了。 主菜单 下拉菜单 绘图工具栏 编 辑 工 具栏 立 即 菜单 绘图区 状态栏 标准工具栏 图层信息 CAXA-EB 入门教程 3.捕捉点设置:点击“工具”——“捕捉点设置”，弹出捕捉点设置对话框。 4.常用工具： 删除 移动 复制选择到 镜像 旋转 阵列 比例缩放 裁剪 过渡 齐边 拉伸 打断 打散 改变线型 改变颜色 移动层 编辑标注 尺寸驱动 格式刷 公式曲线 绘制直线 绘制与已知直线平行的直线 绘 制圆 绘制圆弧 绘制样条曲线 绘 制点 绘 制椭圆 绘制矩形 绘 制多 边形 绘 制多 段线 插 入中 心线 绘 制 给定 曲 线的 等 距线 绘 制剖 面线 填充 书写文字 创建块 CAXA-EB 入门教程 5.点的输入 点是最基本的图形元素，点的输入是各种绘图操作的基础。因此，各种绘图软件都非常重视点的输入方式的设计。力求...
