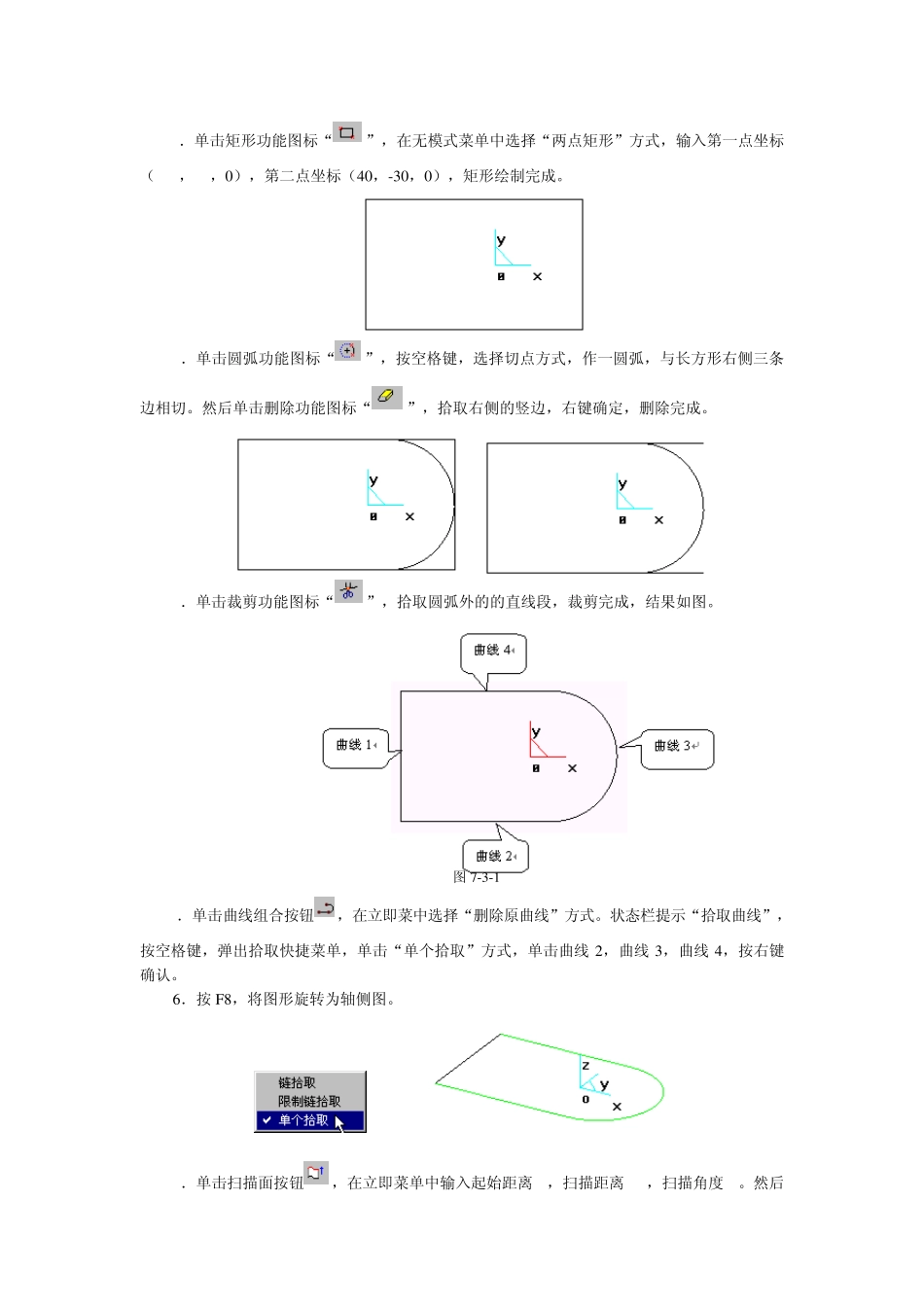

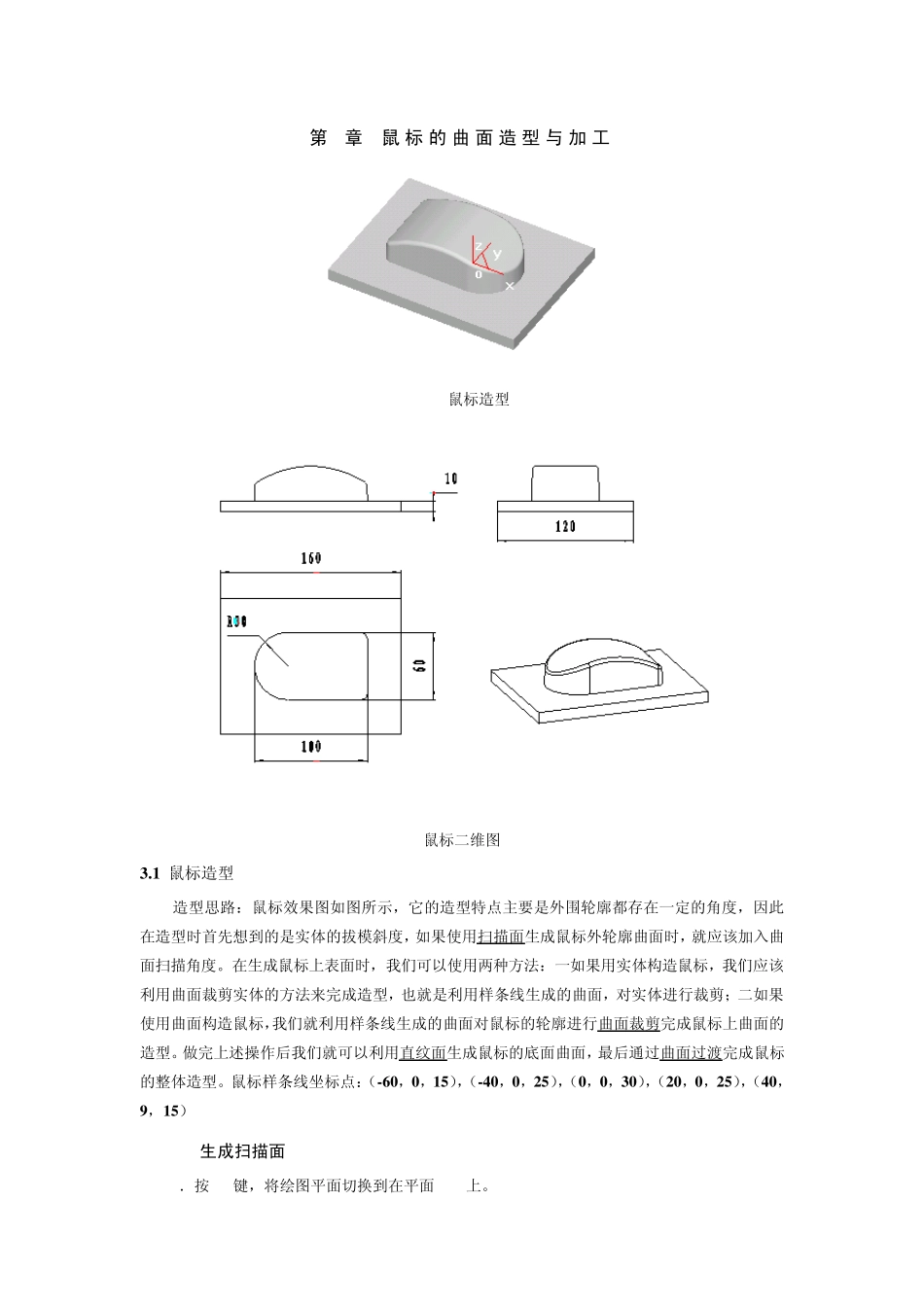

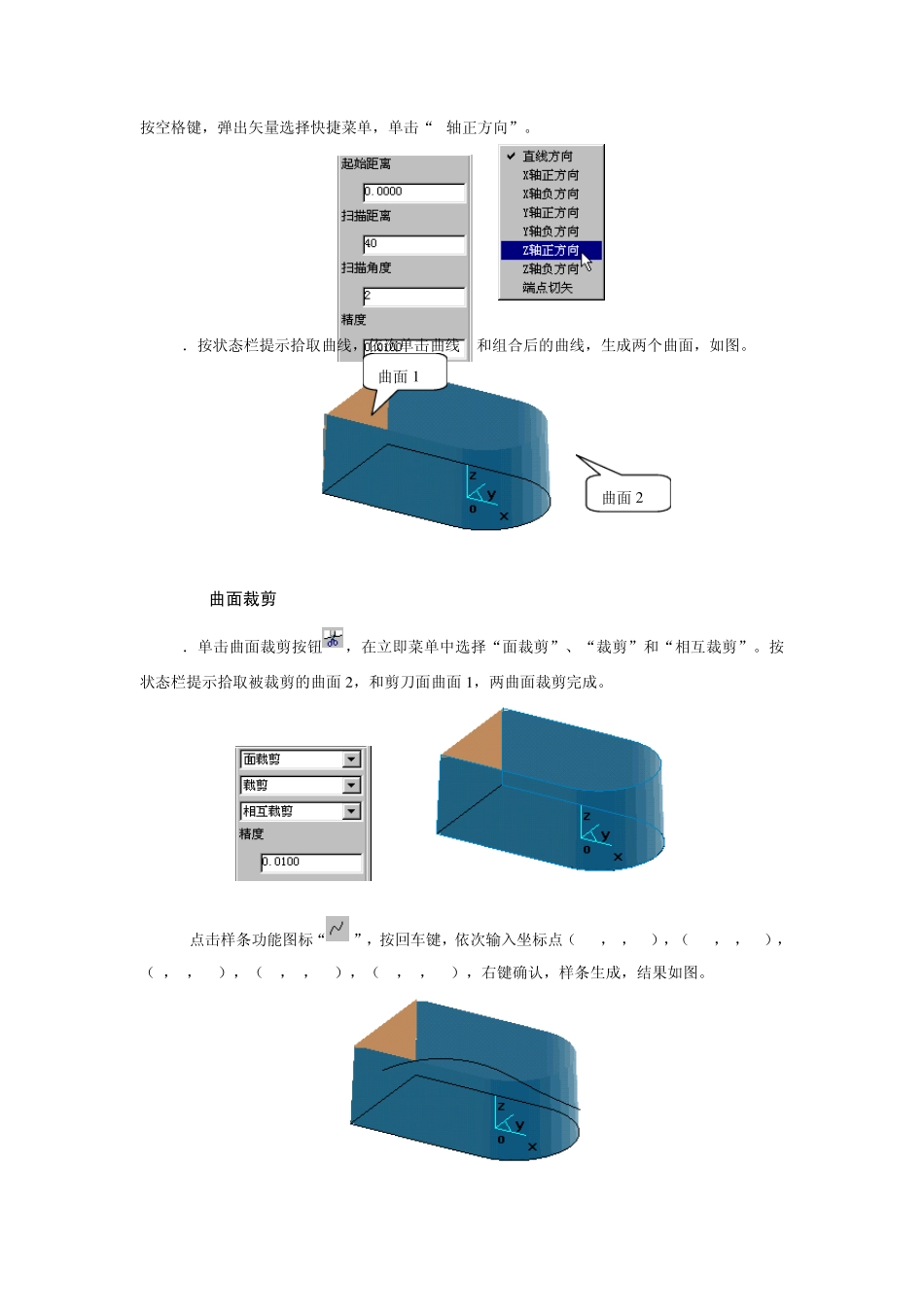

第3章 鼠标的曲面造型与 加 工 鼠标造型 鼠标二维图 3 .1 鼠标造型 造型思路：鼠标效果图如图所示，它的造型特点主要是外围轮廓都存在一定的角度，因此在造型时首先想到的是实体的拔模斜度，如果使用扫描面生成鼠标外轮廓曲面时，就应该加入曲面扫描角度。在生成鼠标上表面时，我们可以使用两种方法：一如果用实体构造鼠标，我们应该利用曲面裁剪实体的方法来完成造型，也就是利用样条线生成的曲面，对实体进行裁剪；二如果使用曲面构造鼠标，我们就利用样条线生成的曲面对鼠标的轮廓进行曲面裁剪完成鼠标上曲面的造型。做完上述操作后我们就可以利用直纹面生成鼠标的底面曲面，最后通过曲面过渡完成鼠标的整体造型。鼠标样条线坐标点：（-6 0 ，0 ，1 5 ），（-4 0 ，0 ，2 5 ），（0 ，0 ，3 0 ），（2 0 ，0 ，2 5 ），（4 0 ，9 ，1 5 ） 3.1.1 生成扫描面 1．按 F5键，将绘图平面切换到在平面XOY上。 2．单击矩形功能图标“”，在无模式菜单中选择“两点矩形”方式，输入第一点坐标（-60，30，0），第二点坐标（40，-30，0），矩形绘制完成。 3．单击圆弧功能图标“”，按空格键，选择切点方式，作一圆弧，与长方形右侧三条边相切。然后单击删除功能图标“”，拾取右侧的竖边，右键确定，删除完成。 4．单击裁剪功能图标“”，拾取圆弧外的的直线段，裁剪完成，结果如图。 图7-3-1 5．单击曲线组合按钮，在立即菜中选择“删除原曲线”方式。状态栏提示“拾取曲线”，按空格键，弹出拾取快捷菜单，单击“单个拾取”方式，单击曲线 2，曲线 3，曲线 4，按右键确认。 6．按 F8，将图形旋转为轴侧图。 7．单击扫描面按钮，在立即菜单中输入起始距离 0，扫描距离 40，扫描角度 2。然后按空格键，弹出矢量选择快捷菜单，单击“Z轴正方向”。 8．按状态栏提示拾取曲线，依次单击曲线 1和组合后的曲线，生成两个曲面，如图。 3.1.2 曲面裁剪 1．单击曲面裁剪按钮，在立即菜单中选择“面裁剪”、“裁剪”和“相互裁剪”。按状态栏提示拾取被裁剪的曲面 2 ，和剪刀面曲面 1 ，两曲面裁剪完成。 2.点击样条功能图标“”，按回车键，依次输入坐标点（-60，0，15），（-40，0，25），（0，0，30），（20，0，25），（40，9，15），右键确认，样条生成，结果如图。 曲面 1 曲面 2 3．点击扫描面功能图标“”，在立即菜单中，输入起始距离值-40，扫描距离值 80，扫描角度 0，系统提示“...
