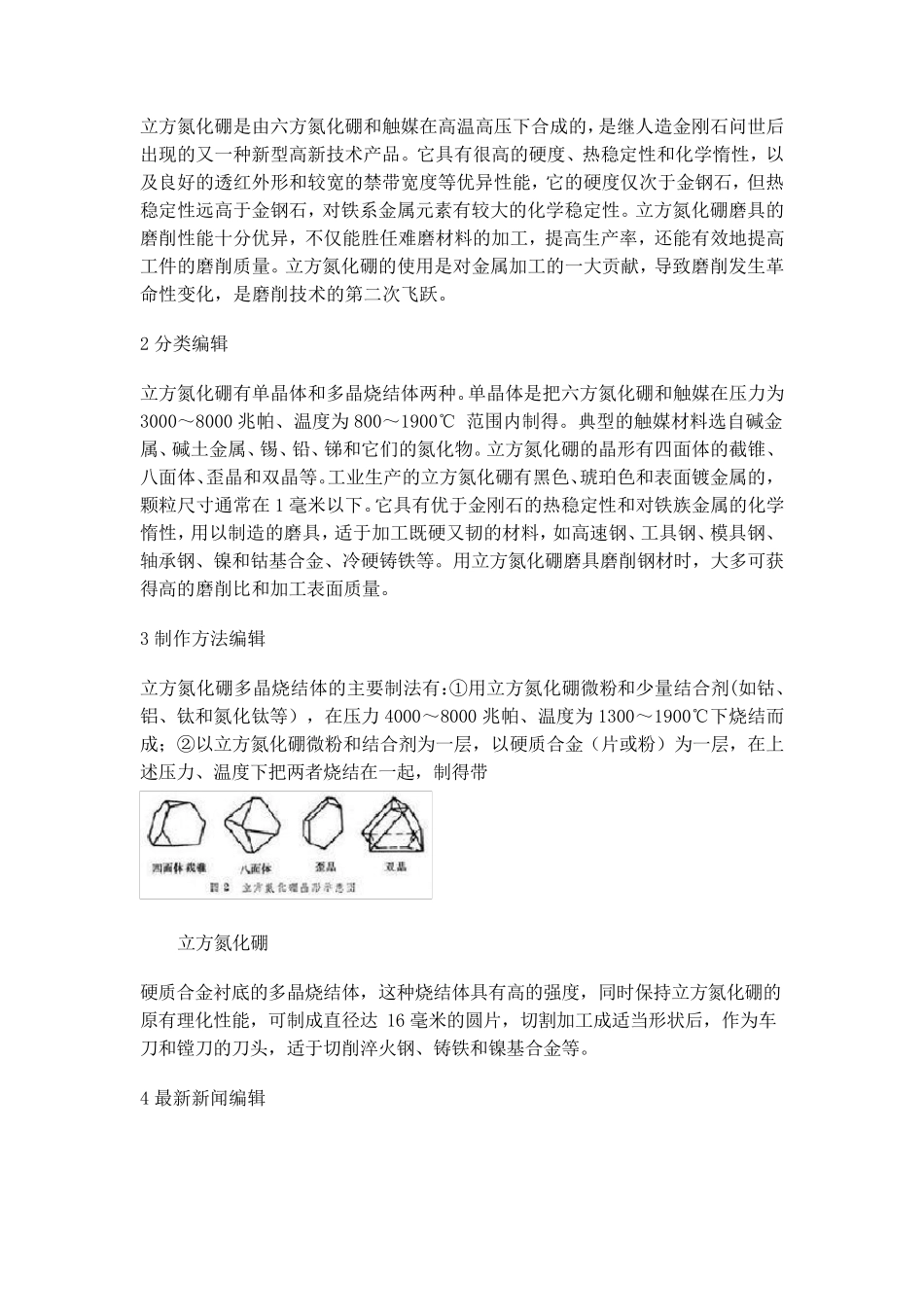

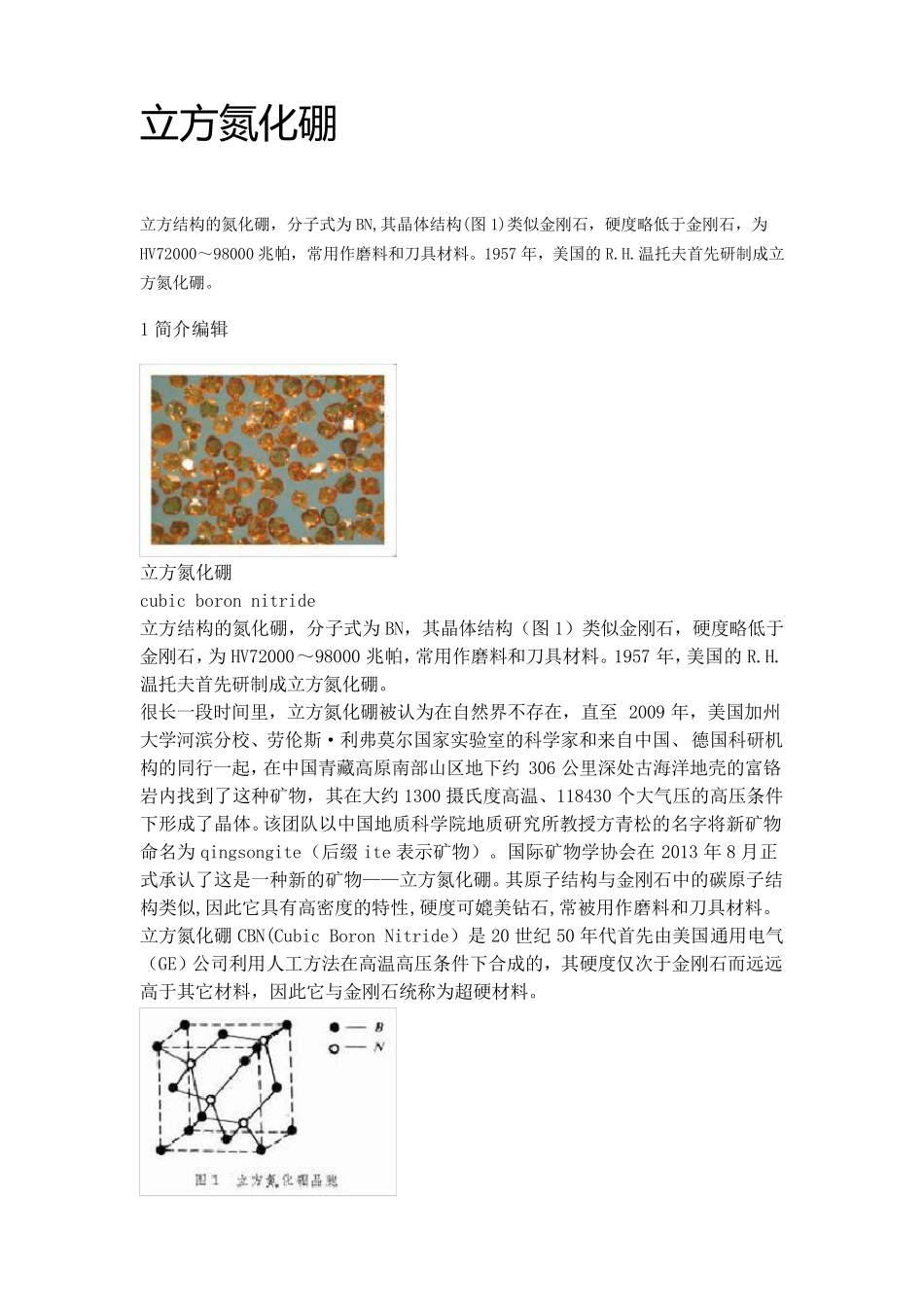

立 方 氮 化硼 立方结构的氮化硼，分子式为BN,其晶体结构(图1)类似金刚石，硬度略低于金刚石，为HV72000～98000 兆帕，常用作磨料和刀具材料。1957 年，美国的R.H.温托夫首先研制成立方氮化硼。 1 简介编辑 立方氮化硼 cubic boron nitride 立方结构的氮化硼，分子式为BN，其晶体结构（图1）类似金刚石，硬度略低于金刚石，为HV72000～98000 兆帕，常用作磨料和刀具材料。1957 年，美国的R.H.温托夫首先研制成立方氮化硼。 很长一段时间里，立方氮化硼被认为在自然界不存在，直至2009 年，美国加州大学河滨分校、劳伦斯·利弗莫尔国家实验室的科学家和来自中国、德国科研机构的同行一起，在中国青藏高原南部山区地下约 306 公里深处古海洋地壳的富铬岩内找到了这种矿物，其在大约 1300 摄氏度高温、118430 个大气压的高压条件下形成了晶体。该团队以中国地质科学院地质研究所教授方青松的名字将新矿物命名为qingsongite（后缀ite 表示矿物）。国际矿物学协 会 在2013 年8 月 正式承 认了这是 一种新的矿物— — 立方氮化硼。其原子结构与 金刚石中的碳 原子结构类似,因 此 它 具有 高密 度的特 性 ,硬度可 媲 美钻 石,常被用作磨料和刀具材料。 立方氮化硼CBN(Cubic Boron Nitride）是 20 世 纪 50 年代 首先由 美国通 用电 气（GE）公司 利用人 工 方法 在高温高压条件下合 成的，其硬度仅 次 于金刚石而 远 远高于其它 材料，因 此 它 与 金刚石统 称 为超 硬材料。 立 方 氮 化 硼 是 由 六 方 氮 化 硼 和 触 媒 在 高 温 高 压 下 合 成 的 ，是 继 人 造 金 刚 石 问 世 后出 现 的 又 一 种 新 型 高 新 技 术 产 品 。 它 具 有 很 高 的 硬 度 、 热 稳 定 性 和 化 学 惰 性 ， 以及 良 好 的 透 红 外 形 和 较 宽 的 禁 带 宽 度 等 优 异 性 能 ， 它 的 硬 度 仅 次 于 金 钢 石 ， 但 热稳 定 性 远 高 于 金 钢 石 ， 对 铁 系 金 属 元 素 有 较 大 的 化 学 稳 定 性 。 立 方 氮 化 硼 磨 具 的磨 削 性 能 十 分 优 异 ， 不 仅 能 胜 任 难 磨 材 料 的 加 工 ， 提 高 生 产 率 ， 还 能 有 效 地 提 高工 件 的 磨 削 质 量 。 立 方 氮 化 硼 的 ...
