CCSV3.3的使用方法VIP专享

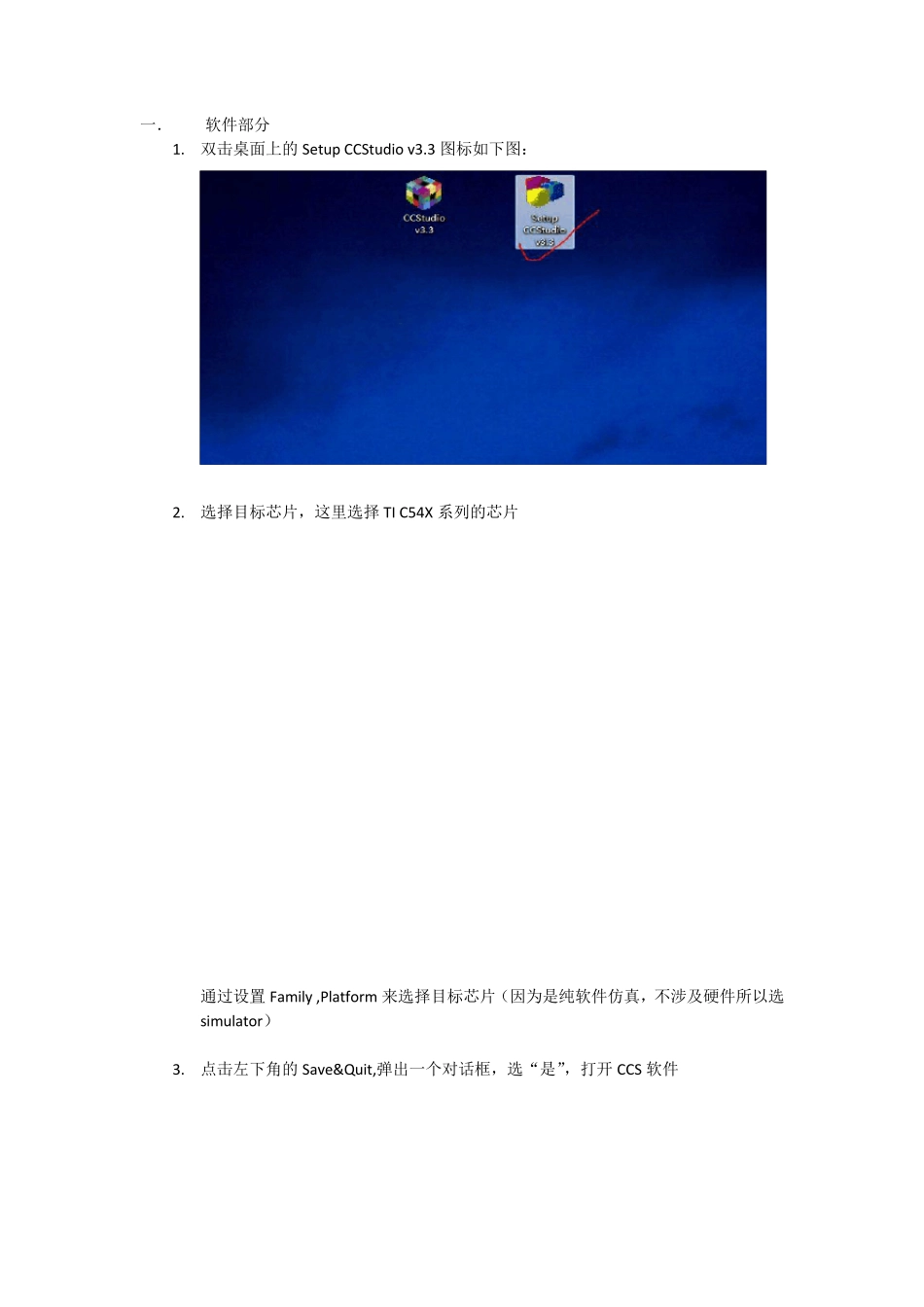

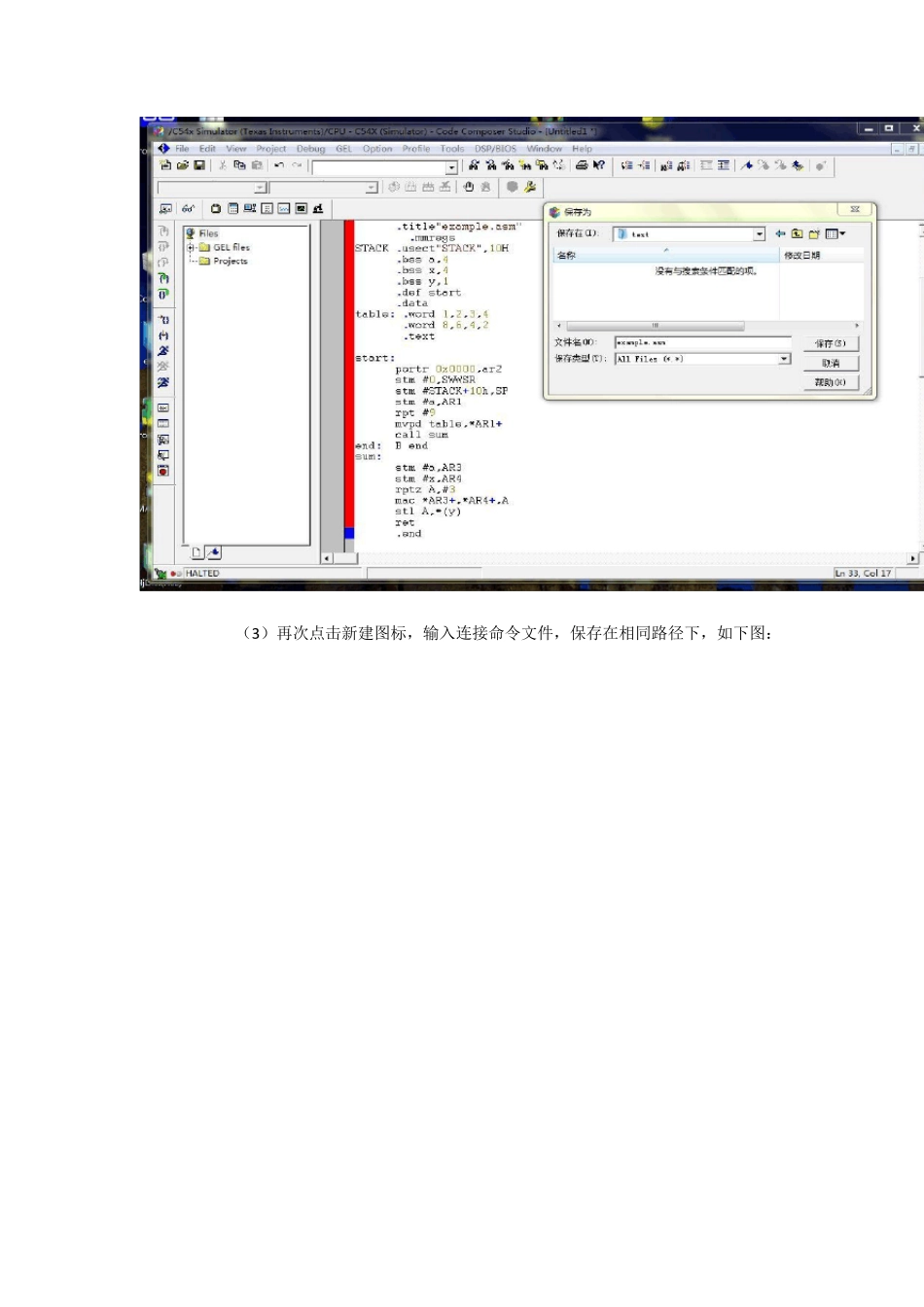

一． 软件部分 1. 双击桌面上的Setup CCStudio v3.3 图标如下图： 2. 选择目标芯片，这里选择TI C54X 系列的芯片 通过设置Family ,Platform 来选择目标芯片（因为是纯软件仿真，不涉及硬件所以选simulator） 3. 点击左下角的Save&Quit,弹出一个对话框，选“是”，打开 CCS 软件 4. 打开的CCS 界面如下： 二．程序部分 首先编辑源程序（有两个源程序：example.asm 和 example.cmd）程序附在最后 (1) 点击新建图标，如下图： （2）将源程序输入，并保存在 F:\test(路径自己选择，文件名最好用英文和数字) （3 ）再次点击新建图标，输入连接命令文件，保存在相同路径下，如下图： 5. 新建工程 （1）选择Project-new,出现如下的对话框： 和两个源文件放在同一个目录下 （2）向工程中添加源文件，右击左面 File View 中工程名，选择Add Files to Project… . 出现如下图的对话框： 文件类型改为 All Files(*.*),依次添加 example.asm 和example.cmd 结果如下图所示： 6. 编译源文件，点击 Rebuild All,如果源文件正确，在 Build 窗口，会出现 0 Errors 7. 加载可执行文件，点击File-Load Program 出现如入对话框： 双击Debu g,出现.ou t 文件，双击它，出现如下图所示的界面： 最左边的一栏是执行程序时需要用到的操作指令，我们选全速运行指令 ru n，如下图： 接下来就可以看程序运行结果了（我们观察下数据内存空间）： 输入0x0300 的原因是链接文件中DATA: origin=0x0300,length=0x100。 源程序如下(标号要顶格写，伪指令不能顶格写)：example.asm .title"example.asm" .mmregs STACK .usect"STACK",10H ;在所给段名的未初始化段预留空间 .bss a,4 ;在.bss 段为所给符号预留空间 .bss x,4 .bss y,1 .def start ;.def 说明一个在当前模块中定义，并可在其他模块中引用的符号 .data ;汇编到.data 段 table: .word 1,2,3,4;初始化四个 16 位整数，分别为 1,2,3,4 .word 8,6,4,2 .text ;汇编到.text 段 start: portr 0x0000,ar2 ;portr PA ,Smem 从 PA 口读入数据（PA=Smem） stm #0,SWWSR ;stm #lk,MMR 长立即数存到 MMR ;SWWSR-软件等待状态寄存器 stm #STACK+10h,SP stm #a,AR1 rpt #9;重复执行下条指令 8 次 mvpd table,*AR1+ ;程序储存器向数据存储器传送数据 call sum end: B end sum: stm #a,AR3 stm #x,AR4 rptz A,#3 ;重复执行下条指令，A 清零 mac *AR3+,*AR4+,A stl A,*(y) ;A 中低 16 位存入 y 中 ret .end Example.cmd -e start MEMORY { PAGE 0: PROG: origin=0x3000,length=0x1000 PAGE 1: STACKS: origin=0x0200,length=0x100 DATA: origin=0x0300,length=0x100 } SECTIONS { .text: >PROG .bss: >DATA .data: >PROG }
