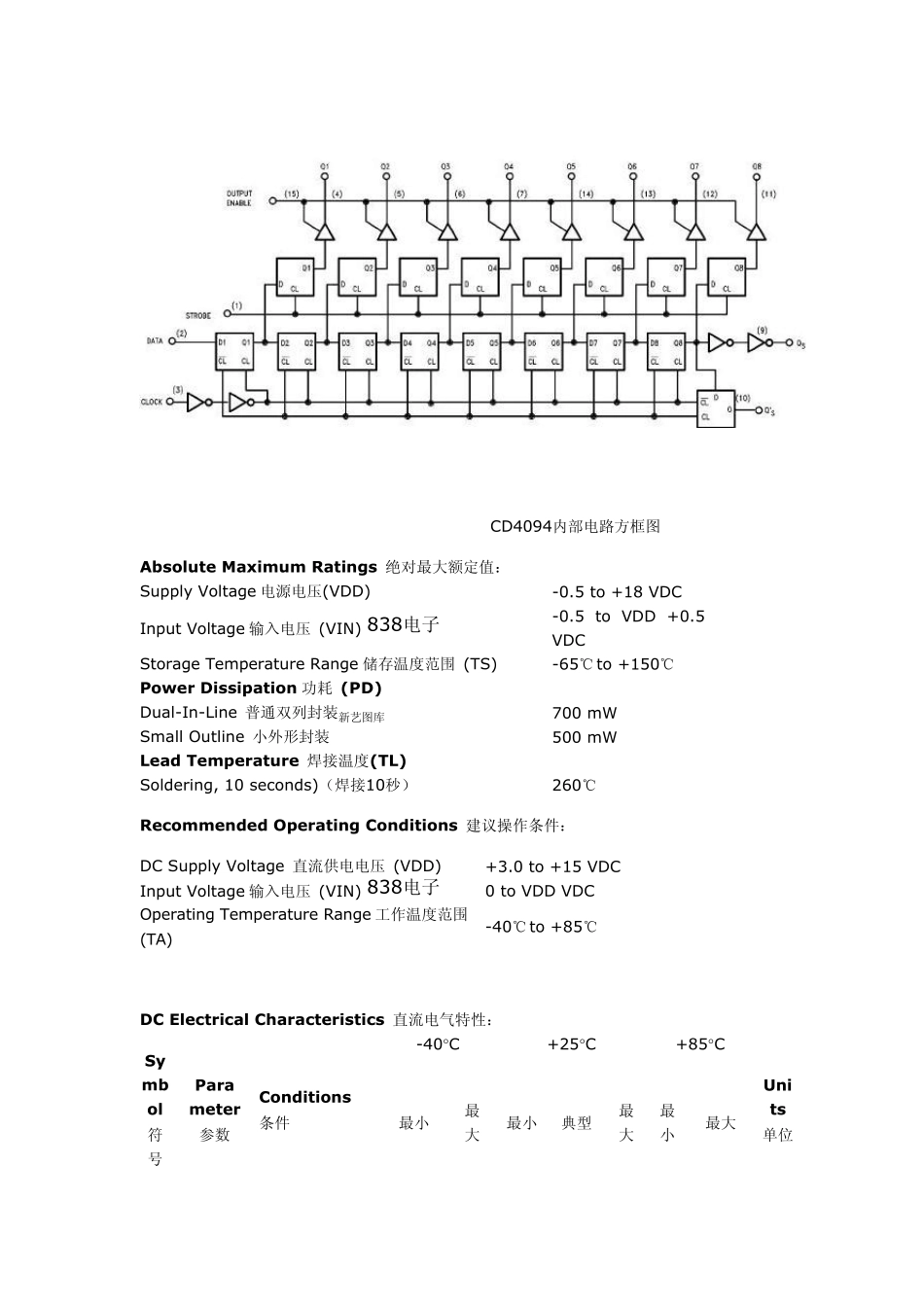

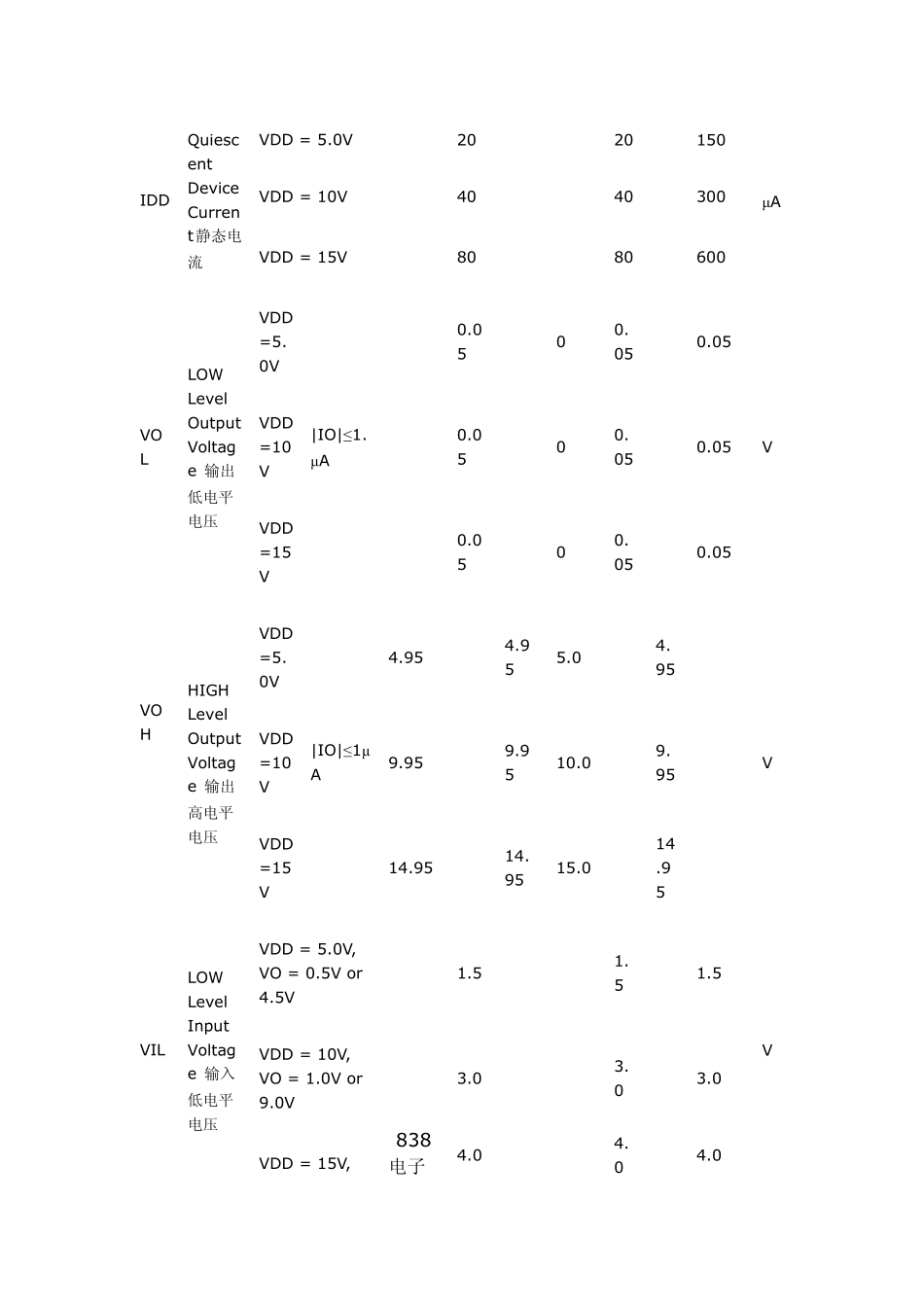

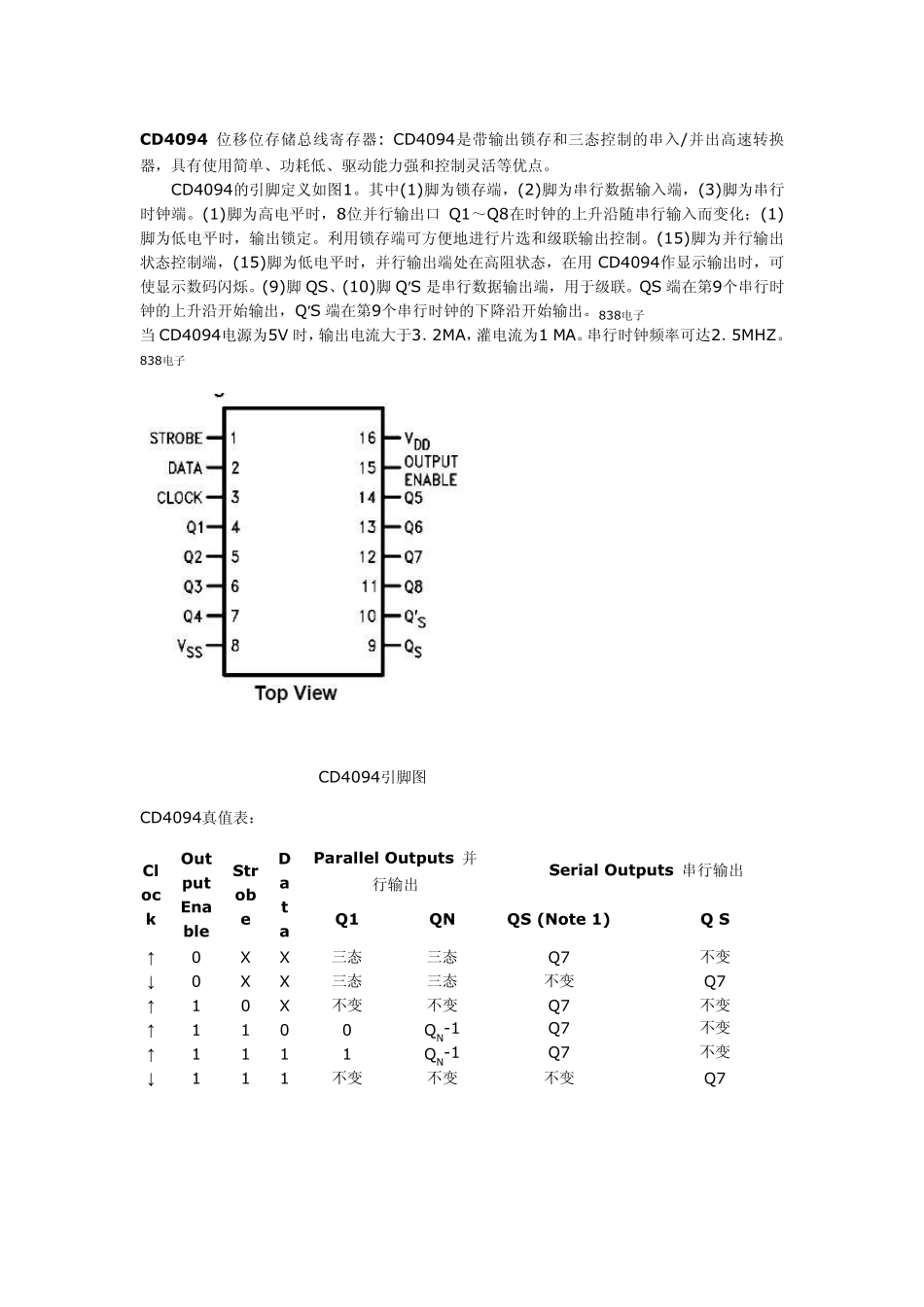

CD4094 位移位存储总线寄存器: CD4094是带输出锁存和三态控制的串入/并出高速转换器,具有使用简单、功耗低、驱动能力强和控制灵活等优点。 CD4094的引脚定义如图1。其中(1)脚为锁存端,(2)脚为串行数据输入端,(3)脚为串行时钟端。(1)脚为高电平时,8位并行输出口 Q1~Q8在时钟的上升沿随串行输入而变化;(1)脚为低电平时,输出锁定。利用锁存端可方便地进行片选和级联输出控制。(15)脚为并行输出状态控制端,(15)脚为低电平时,并行输出端处在高阻状态,在用CD4094作显示输出时,可使显示数码闪烁。(9)脚 QS、(10)脚 Q′S 是串行数据输出端,用于级联。QS 端在第9个串行时钟的上升沿开始输出,Q′S 端在第9个串行时钟的下降沿开始输出。838电子 当 CD4094电源为5V 时,输出电流大于3.2MA,灌电流为1 MA。串行时钟频率可达2.5MHZ。838电子 CD4094引脚图 CD4094真值表: Clock Ou tpu t Enable Strobe Data Parallel Ou tpu ts 并行输出 Serial Ou tpu ts 串行输出 Q1 QN QS (Note 1) Q S ↑ 0 X X 三态 三态 Q7 不变 ↓ 0 X X 三态 三态 不变 Q7 ↑ 1 0 X 不变 不变 Q7 不变 ↑ 1 1 0 0 QN-1 Q7 不变 ↑ 1 1 1 1 QN-1 Q7 不变 ↓ 1 1 1 不变 不变 不变 Q7 CD4094内部电路方框图 Absolute Maximum Ratings 绝对最大额定值: Supply Voltage 电源电压(VDD) -0.5 to +18 VDC Input Voltage 输入电压 (VIN) 838电子 -0.5 to VDD +0.5 VDC Storage Temperature Range 储存温度范围 (TS) -65℃ to +150℃ Power Dissipation 功耗 (PD) Dual-In-Line 普通双列封装新艺图库 700 mW Small Outline 小外形封装 500 mW Lead Temperature 焊接温度(TL) Soldering, 10 seconds)(焊接10秒) 260℃ Recommended Operating Conditions 建议操作条件: DC Supply Voltage 直流供电电压 (VDD) +3.0 to +15 VDC Input Voltage 输入电压 (VIN) 838电子 0 to VDD VDC Operating Temperature Range 工作温度范围 (TA) -40℃ to +85℃ DC Electrical Characteristics 直流电气特性: Symbol符号 Parameter参数 Conditions 条件 -40°C +25°C +85°C Units 单位 最小 最大 最小 典型 最大 最小 最大 IDD Quiescent Device Current静态电流 VDD = 5.0V 20 20...
