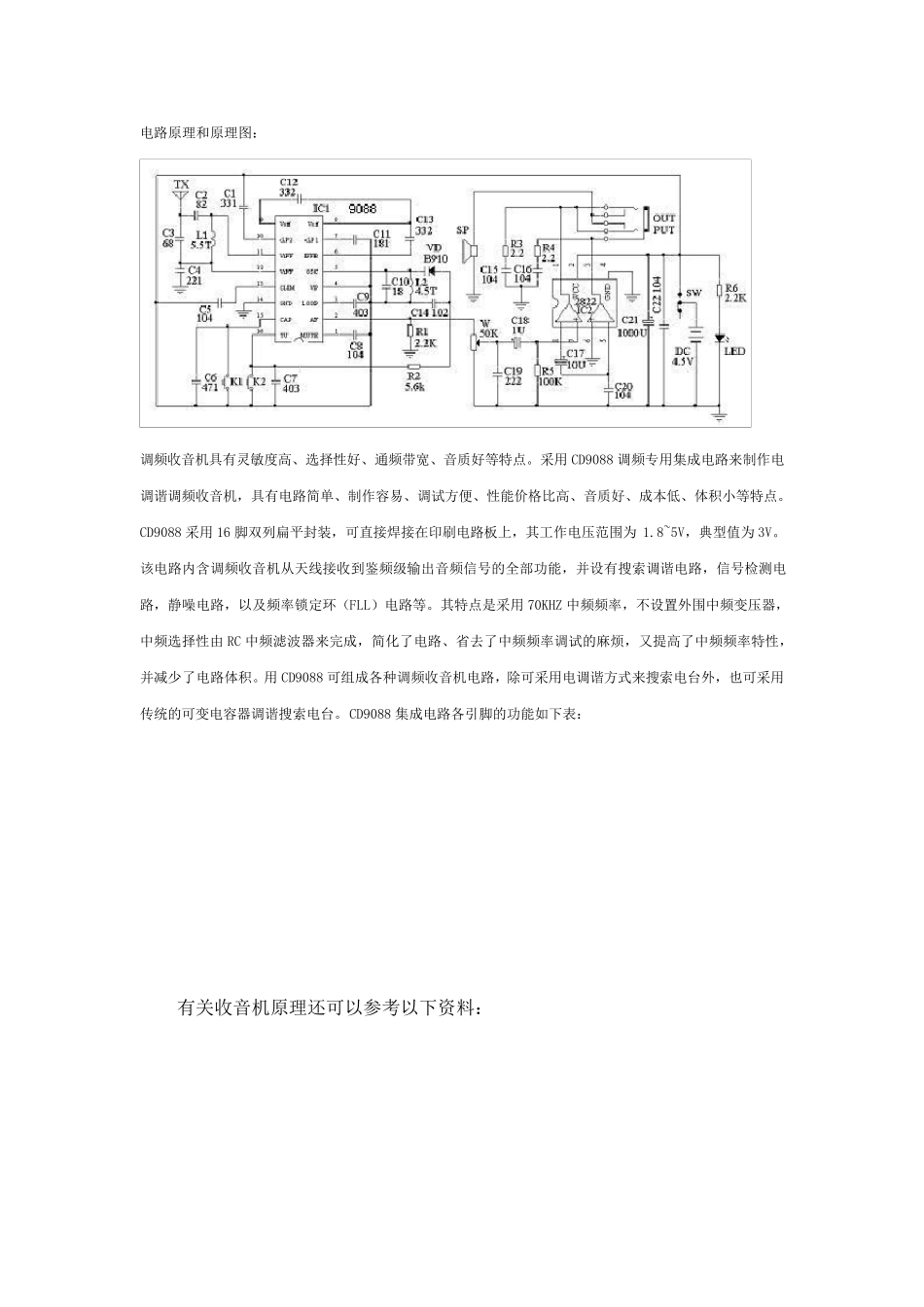

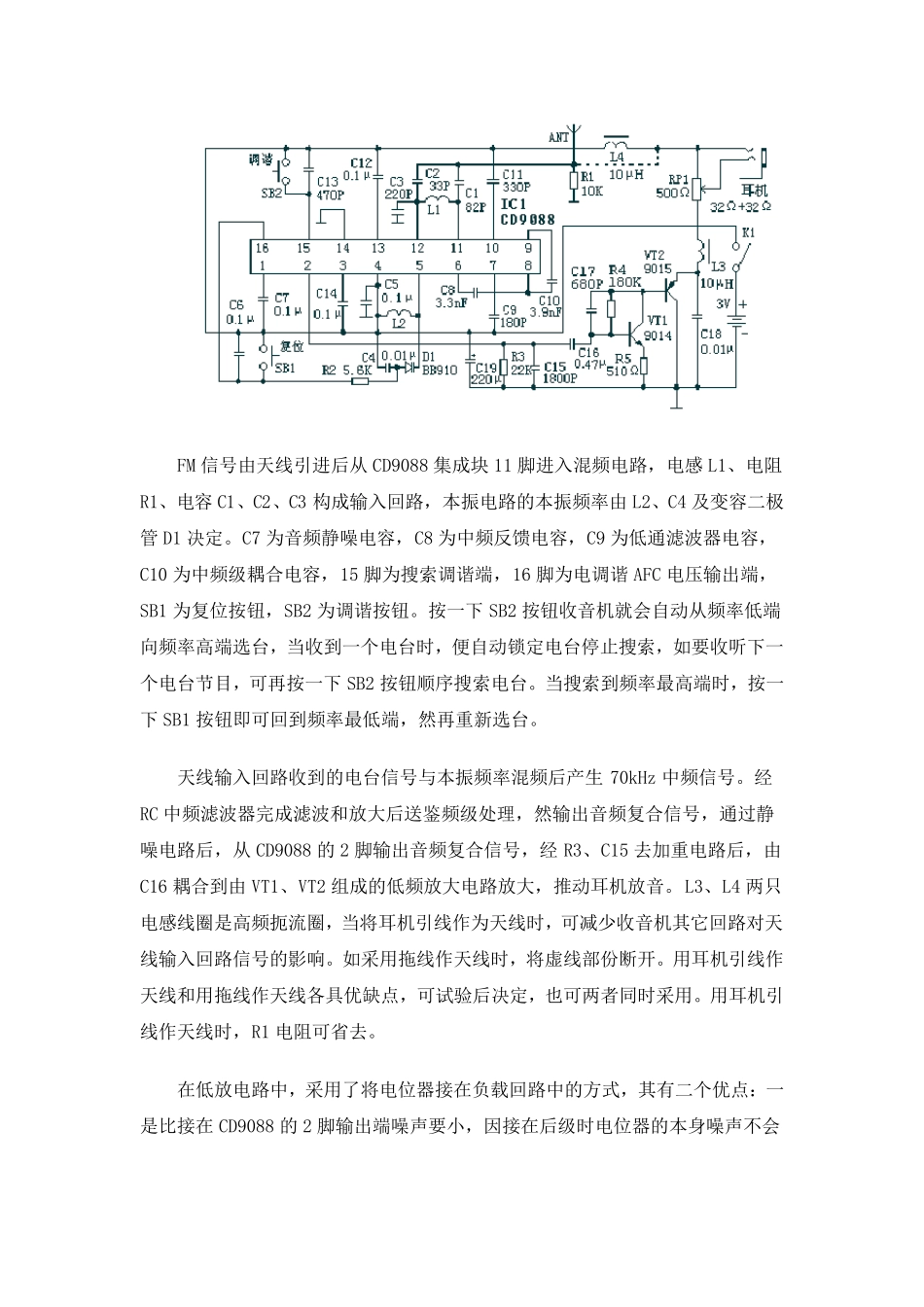

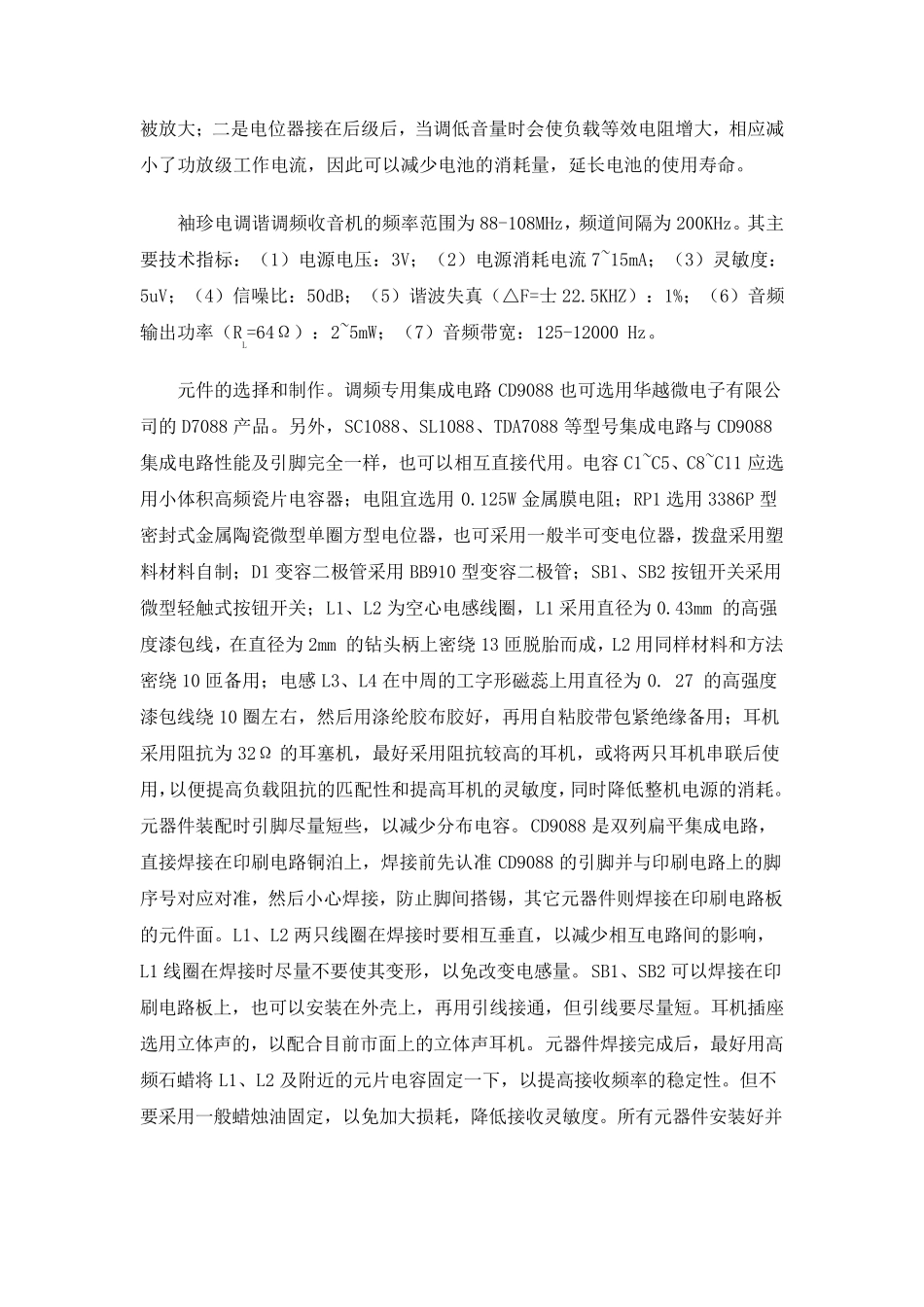

电路原理和原理图： 调频收音机具有灵敏度高、选择性好、通频带宽、音质好等特点。采用 CD9088 调频专用集成电路来制作电调谐调频收音机，具有电路简单、制作容易、调试方便、性能价格比高、音质好、成本低、体积小等特点。CD9088 采用 16 脚双列扁平封装，可直接焊接在印刷电路板上，其工作电压范围为 1.8~5V，典型值为 3V。该电路内含调频收音机从天线接收到鉴频级输出音频信号的全部功能，并设有搜索调谐电路，信号检测电路，静噪电路，以及频率锁定环（FLL）电路等。其特点是采用 70KHZ 中频频率，不设置外围中频变压器，中频选择性由 RC 中频滤波器来完成，简化了电路、省去了中频频率调试的麻烦，又提高了中频频率特性，并减少了电路体积。用 CD9088 可组成各种调频收音机电路，除可采用电调谐方式来搜索电台外，也可采用传统的可变电容器调谐搜索电台。CD9088 集成电路各引脚的功能如下表： 有关收音机原理还可以参考以下资料： FM 信号由天线引进后从CD9088 集成块11 脚进入混频电路，电感L1、电阻R1、电容 C1、C2、C3 构成输入回路，本振电路的本振频率由L2、C4 及变容二极管 D1 决定。C7 为音频静噪电容，C8 为中频反馈电容，C9 为低通滤波器电容，C10 为中频级耦合电容，15 脚为搜索调谐端，16 脚为电调谐 AFC 电压输出端，SB1 为复位按钮，SB2 为调谐按钮。按一下 SB2 按钮收音机就会自动从频率低端向频率高端选台，当收到一个电台时，便自动锁定电台停止搜索，如要收听下一个电台节目，可再按一下 SB2 按钮顺序搜索电台。当搜索到频率最高端时，按一下 SB1 按钮即可回到频率最低端，然再重新选台。 天线输入回路收到的电台信号与本振频率混频后产生 70kHz 中频信号。经RC 中频滤波器完成滤波和放大后送鉴频级处理，然输出音频复合信号，通过静噪电路后，从CD9088 的 2 脚输出音频复合信号，经 R3、C15 去加重电路后，由C16 耦合到由VT1、VT2 组成的低频放大电路放大，推动耳机放音。L3、L4 两只电感线圈是高频扼流圈，当将耳机引线作为天线时，可减少收音机其它回路对天线输入回路信号的影响。如采用拖线作天线时，将虚线部份断开。用耳机引线作天线和用拖线作天线各具优缺点，可试验后决定，也可两者同时采用。用耳机引线作天线时，R1 电阻可省去。 在低放电路中，采用了将电位器接在负载回路中的方式，其有二个优点：一是比接在CD9088 的 2 脚输出端噪声 要小 ，因 ...
