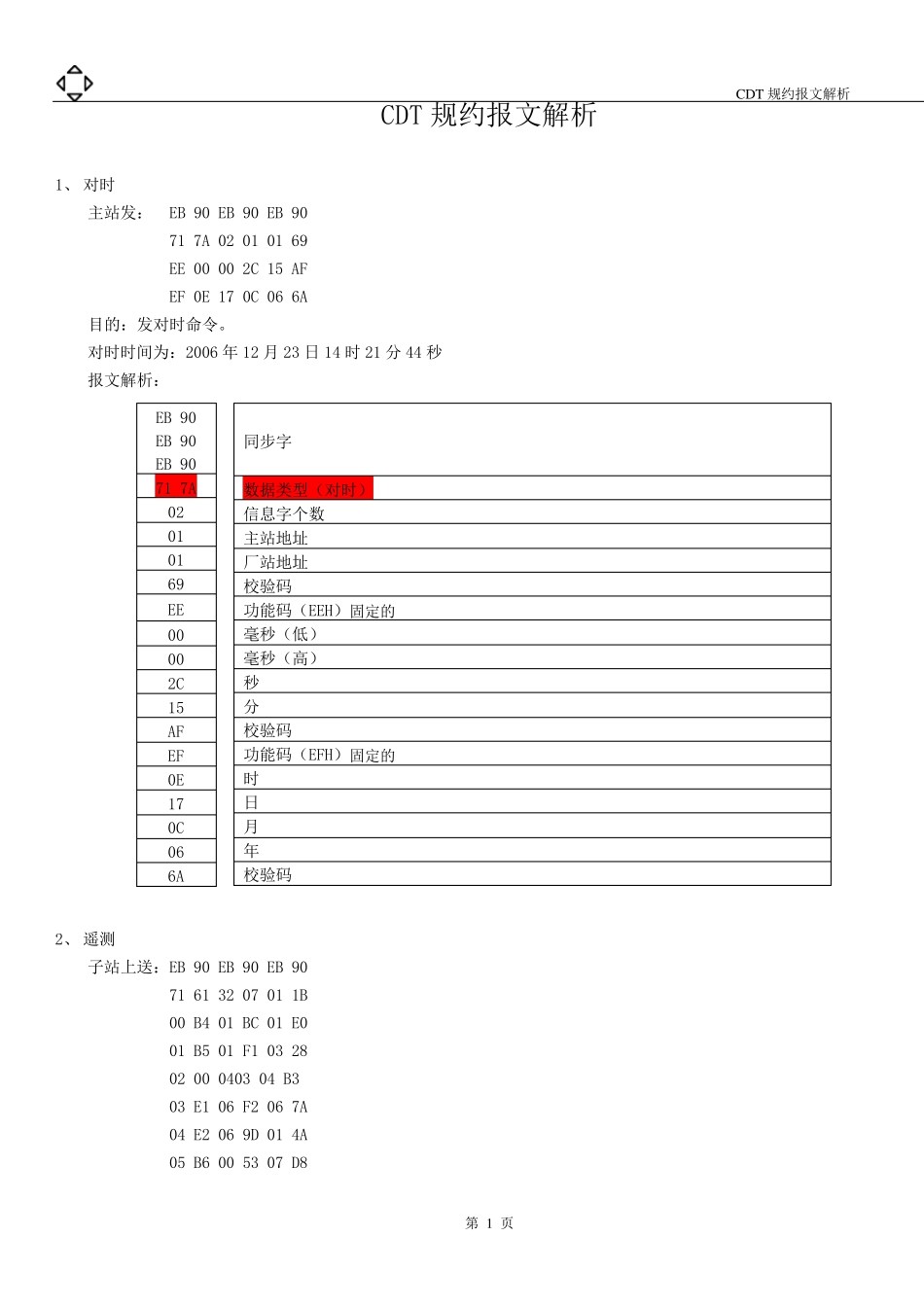

CDT规约报文解析 第 1 页 CDT 规约报文解析 1、 对时 主站发： EB 90 EB 90 EB 90 71 7A 02 01 01 69 EE 00 00 2C 15 AF EF 0E 17 0C 06 6A 目的：发对时命令。 对时时间为：2006 年 12 月 23 日 14 时 21 分 44 秒 报文解析： 2、 遥测 子站上送：EB 90 EB 90 EB 90 71 61 32 07 01 1B 00 B4 01 BC 01 E0 01 B5 01 F1 03 28 02 00 0403 04 B3 03 E1 06 F2 06 7A 04 E2 06 9D 01 4A 05 B6 00 53 07 D8 EB 90 EB 90 EB 90 71 7A 02 01 01 69 EE 00 00 2C 15 AF EF 0E 17 0C 06 6A 同步字 数据类型（对时） 信息字个数 主站地址 厂站地址 校验码 功能码（EEH）固定的 毫秒（低） 毫秒（高） 秒 分 校验码 功能码（EFH）固定的 时 日 月 年 校验码 CDT规约报文解析 第 2 页 06 5C 01 63 01 06 07 5E 01 02 04 B3 08 26 04 01 04 FE 09 01 07 0F 07 52 ………… 目的：循环上送遥测。 报文解析： 3、 变化遥信 当站内有相应遥信点变位时 WATCHBUG 会提示 Get MSG_LON_YX_CHANGE Index:87 Val:1 子站上送： EB 90 EB 90 EB 90 71 61 19 02 01 F5 F2 A0 00 00 00 CD F2 A0 00 00 00 CD F2 A0 00 00 00 CD 03 00 00 00 00 59 04 00 00 00 00 70 05 00 00 00 00 12 06 33 00 18 00 D8 07 00 00 FF 47 D3 08 8200 3E 00 D4 09 11 00 C2 07 27 目的：上送变位遥信。插入在其他报文（如遥测）中，连插三个信息字（下画线部分）。 EB 90 EB 90 EB 90 71 61 32 07 01 1B 00 B4 01 BC 01 E0 01 B5 01 F1 03 28 …… 同步字 数据类型（遥测） 信息字个数 厂站地址 主站地址 校验码 功能码（可以理解为序号，当功能码为 x 时后面跟的是 2x 和 2x+1 点的遥测数据） 遥测 0 点的数据（低字节在前，实际数据为 01 B4 ） 遥测 1 点的数据 校验码 功能码 遥测 2 点的数据 遥测 3 点的数据 校验码 …………下面以此类推 CDT规约报文解析 第 3 页 报文解析： 4、 全遥信 子站上送： EB 90 EB 90 EB 90 // “71 F4”表示遥信 71 F4 0A 02 01 F2 F0 40 00 02 10 37 //“40”表示 0～8 遥信 “00”表示 8～15...
