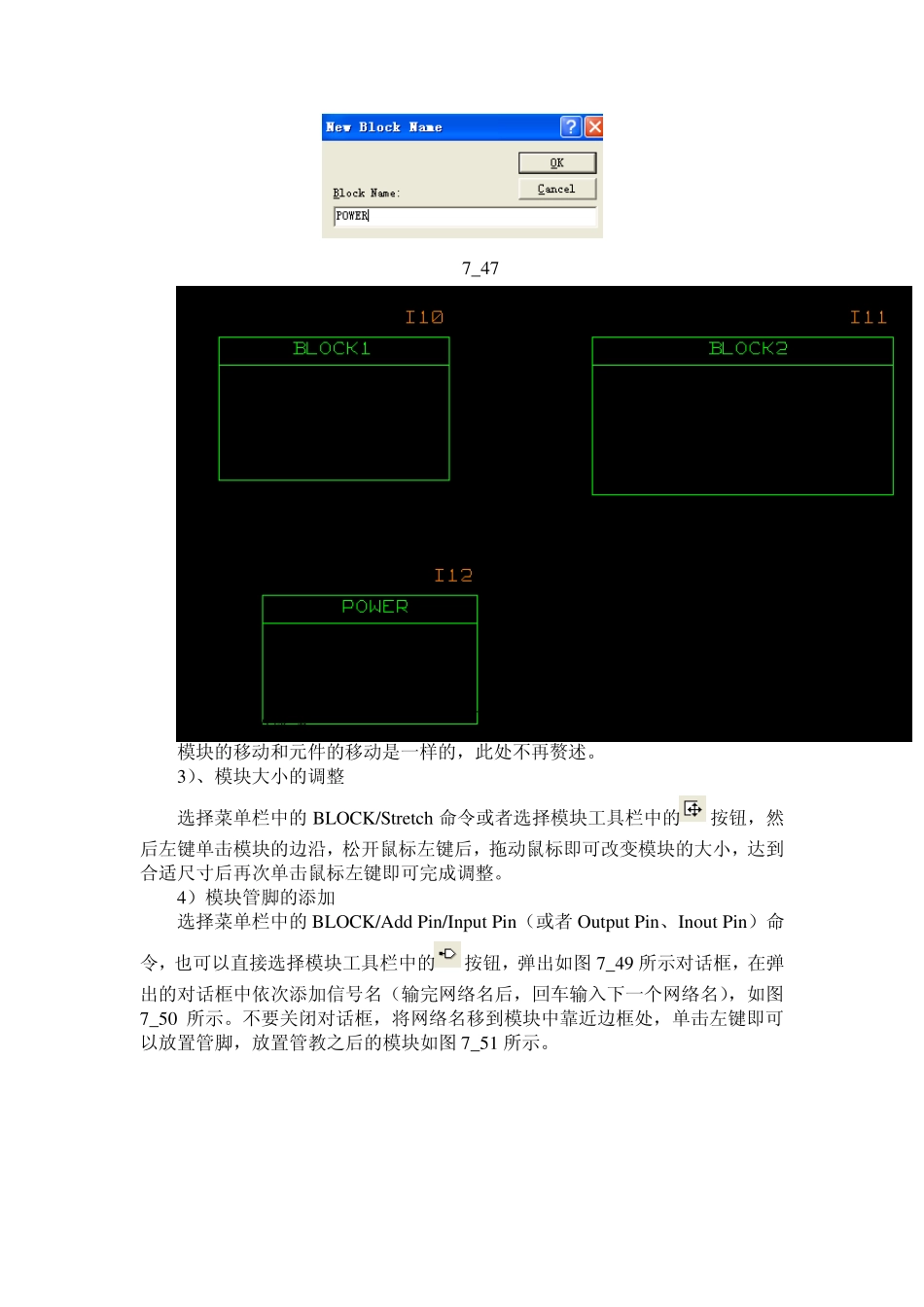

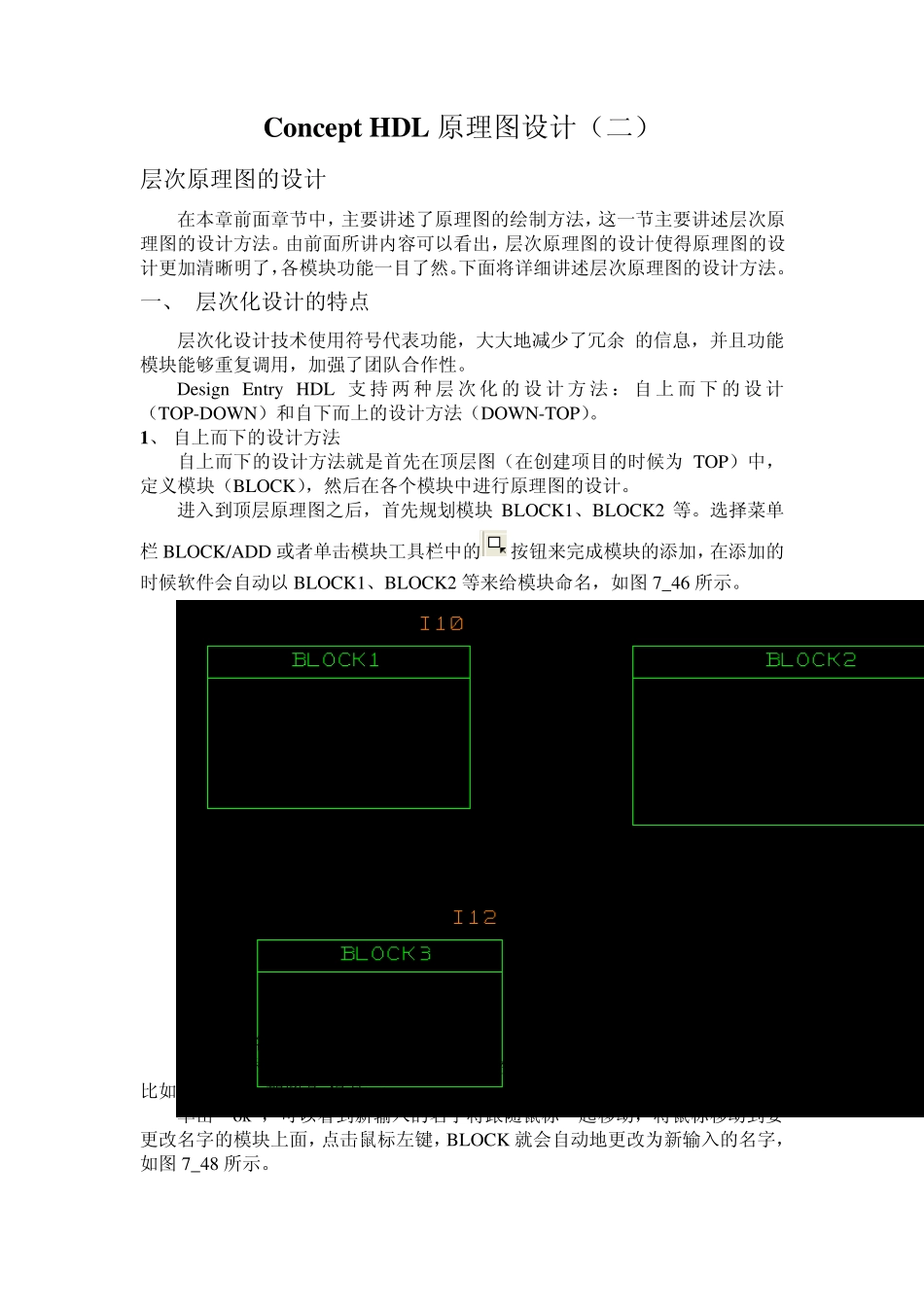

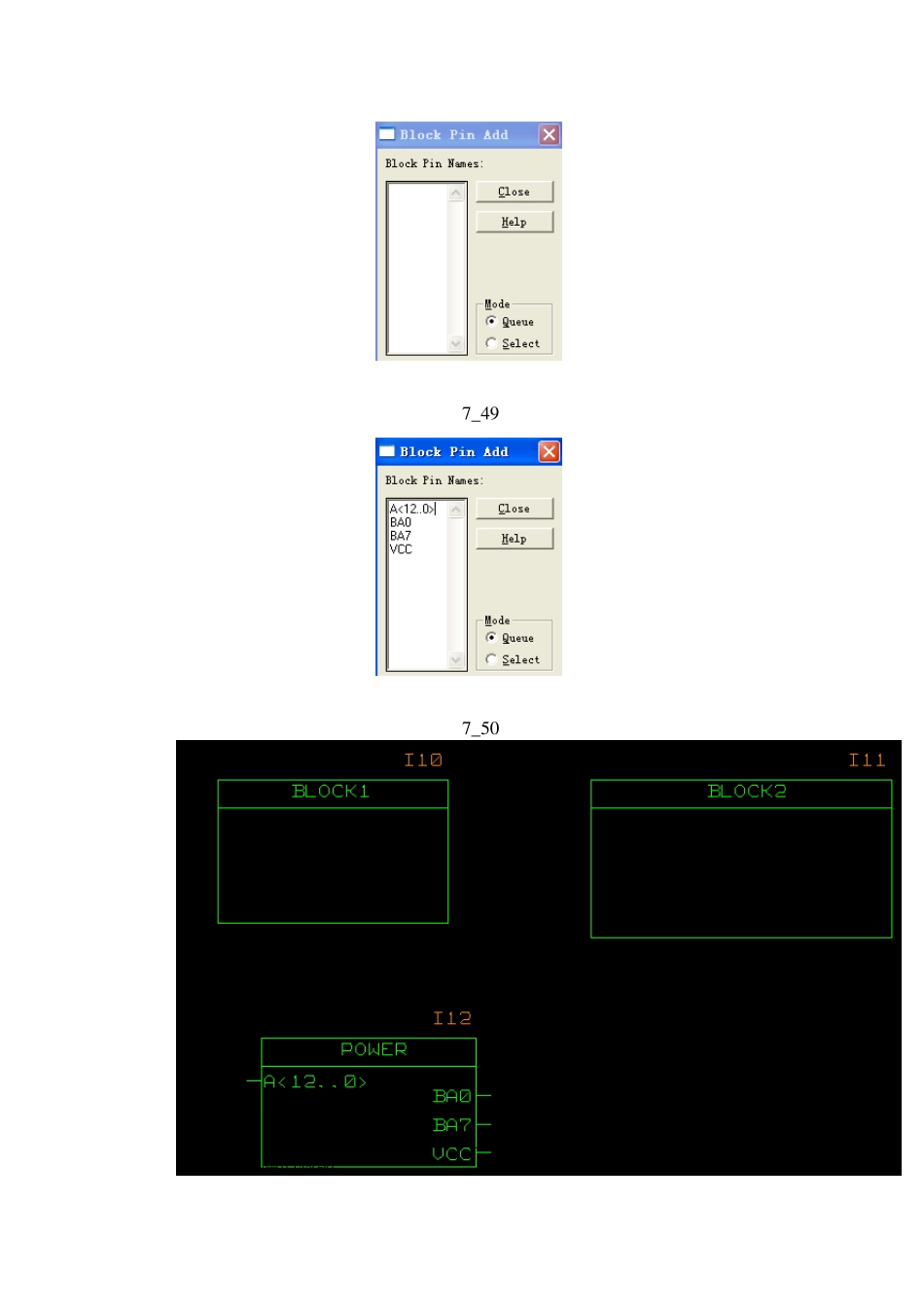

Concept HDL 原理图设计（二） 层次原理图的设计 在本章前面章节中，主要讲述了原理图的绘制方法，这一节主要讲述层次原理图的设计方法。由前面所讲内容可以看出，层次原理图的设计使得原理图的设计更加清晰明了，各模块功能一目了然。下面将详细讲述层次原理图的设计方法。 一、 层次化设计的特点 层次化设计技术使用符号代表功能，大大地减少了冗余 的信息，并且功能模块能够重复调用，加强了团队合作性。 Design Entry HDL 支 持 两 种 层 次 化 的 设 计 方 法 ： 自 上 而 下 的 设 计（TOP-DOWN）和自下而上的设计方法（DOWN-TOP）。 1、 自上而下的设计方法 自上而下的设计方法就是首先在顶层图（在创建项目的时候为 TOP）中，定义模块（BLOCK），然后在各个模块中进行原理图的设计。 进入到顶层原理图之后，首先规划模块 BLOCK1、BLOCK2 等。选择菜单栏 BLOCK/ADD 或者单击模块工具栏中的按钮来完成模块的添加，在添加的时候软件会自动以 BLOCK1、BLOCK2 等来给模块命名，如图 7_46 所示。 7_46 1）、模块名字的更改 选择菜单栏中的 BLOCK/Rename 命令，在弹出对话框中输入新的模块名字，比如POWER，如图 7_47 所示。 单击“ok”，可以看到新输入的名字将跟随鼠标一起移动，将鼠标移动到要更改名字的模块上面，点击鼠标左键，BLOCK 就会自动地更改为新输入的名字，如图 7_48 所示。 7_47 7_48 2）、模块的移动 模块的移动和元件的移动是一样的，此处不再赘述。 3）、模块大小的调整 选择菜单栏中的 BLOCK/Stretch 命令或者选择模块工具栏中的按钮，然后左键单击模块的边沿，松开鼠标左键后，拖动鼠标即可改变模块的大小，达到合适尺寸后再次单击鼠标左键即可完成调整。 4）模块管脚的添加 选择菜单栏中的 BLOCK/Add Pin/Inpu t Pin（或者 Ou tpu t Pin、Inou t Pin）命令，也可以直接选择模块工具栏中的按钮，弹出如图 7_49 所示对话框，在弹出的对话框中依次添加信号名（输完网络名后，回车输入下一个网络名），如图7_50 所示。不要关闭对话框，将网络名移到模块中靠近边框处，单击左键即可以放置管脚，放置管教之后的模块如图 7_51 所示。 7 _ 4 9 7 _ 5 0 7 _ 5 1 5 ）模块管脚的移动 选择菜单栏中的BLOCK/Move Pin 命令或者单击模块工具栏中的按钮，即可移动管脚，在移动管脚的时候，管脚会自动变换方向，如图7_52 所示。 7_52 ...
