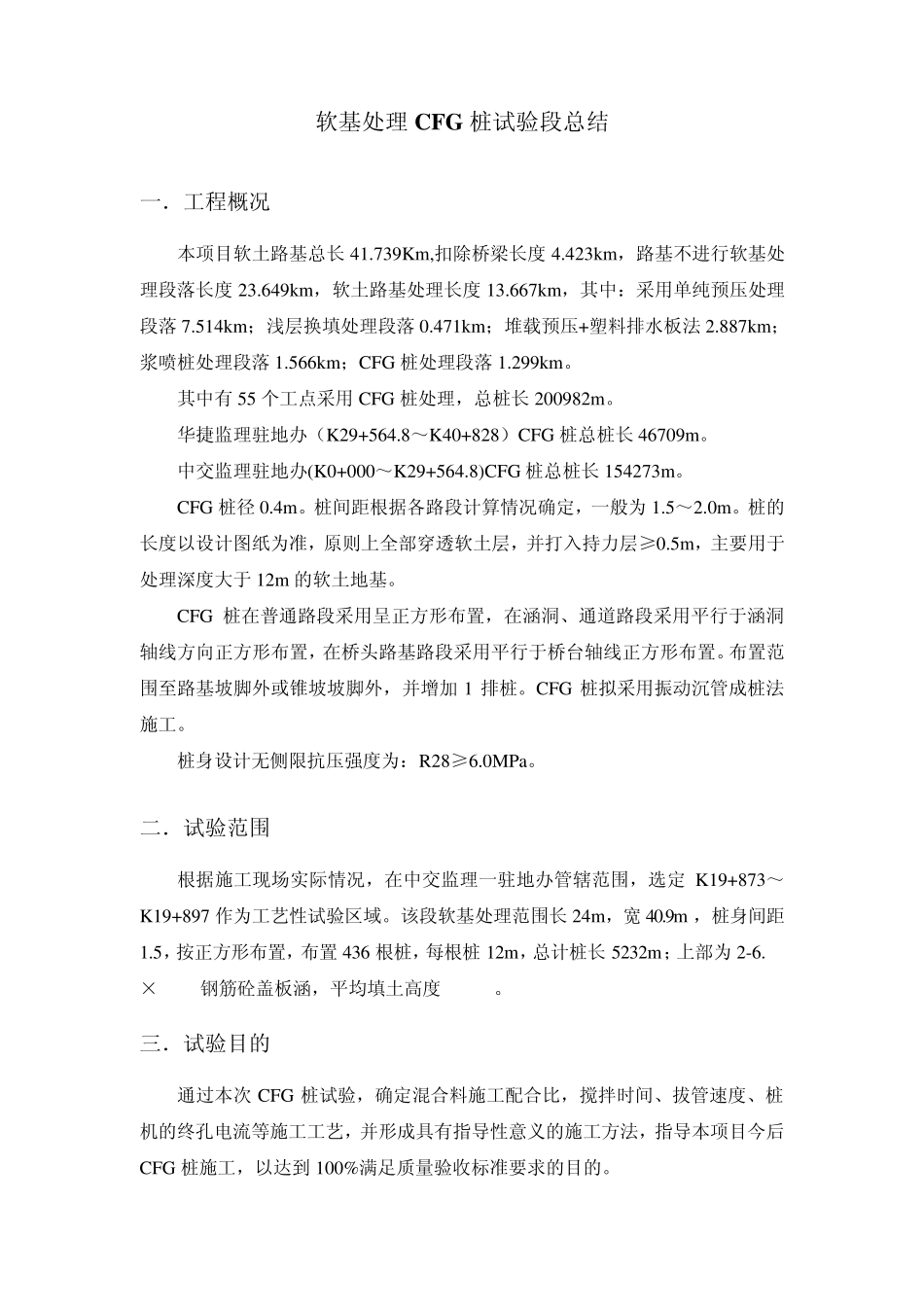

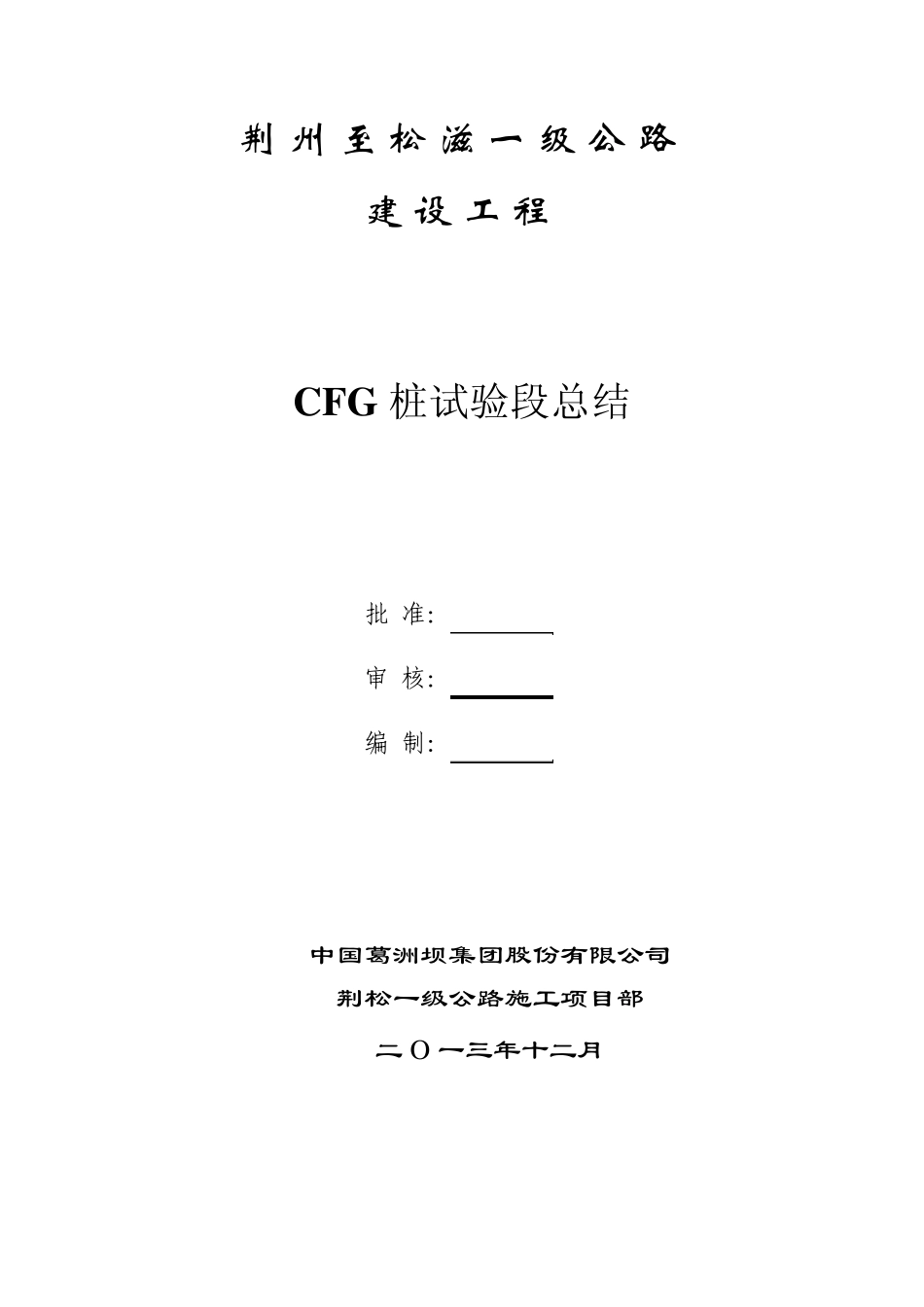

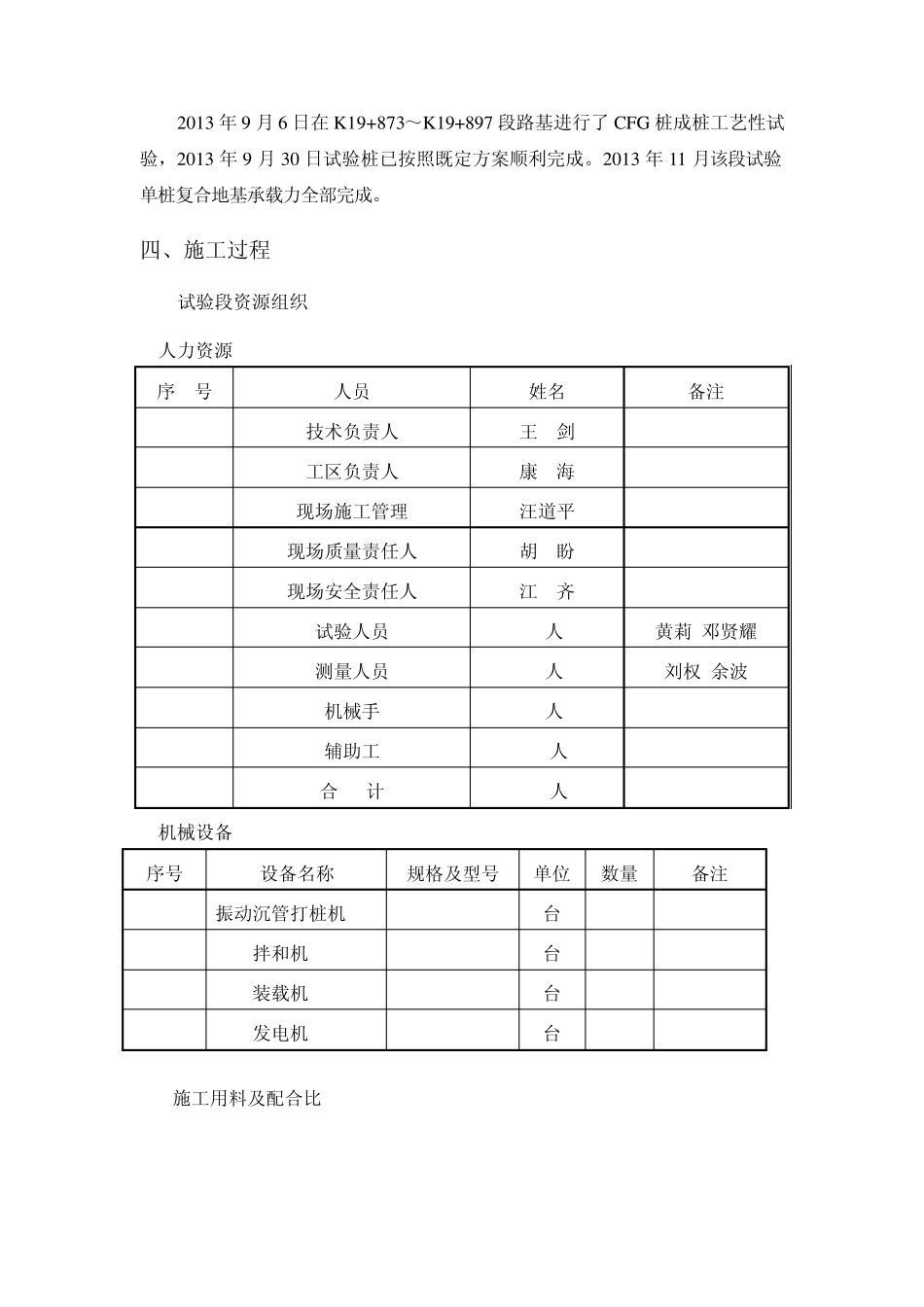

荆 州 至 松 滋 一 级 公 路 建 设 工 程 CFG 桩试验段总结 批 准： 审 核： 编 制： 中国葛洲坝集团股份有限公司 荆松一级公路施工项目部 二 O 一三年十二月 软基处理 CFG 桩试验段总结 一．工程概况 本项目软土路基总长 41.739Km ,扣除桥梁长度 4.423km ，路基不进行软基处理段落长度 23.649km ，软土路基处理长度 13.667km ，其中：采用单纯预压处理段落 7.514km ；浅层换填处理段落 0.471km ；堆载预压+塑料排水板法 2.887km ；浆喷桩处理段落 1.566km ；CFG 桩处理段落 1.299km 。 其中有 55 个工点采用 CFG 桩处理，总桩长 200982m 。 华捷监理驻地办（K29+564.8～K40+828）CFG 桩总桩长 46709m 。 中交监理驻地办(K0+000～K29+564.8)CFG 桩总桩长 154273m 。 CFG 桩径 0.4m 。桩间距根据各路段计算情况确定，一般为 1.5～2.0m 。桩的长度以设计图纸为准，原则上全部穿透软土层，并打入持力层≥0.5m ，主要用于处理深度大于 12m 的软土地基。 CFG 桩在普通路段采用呈正方形布置，在涵洞、通道路段采用平行于涵洞轴线方向正方形布置，在桥头路基路段采用平行于桥台轴线正方形布置。布置范围至路基坡脚外或锥坡坡脚外，并增加1 排桩。CFG 桩拟采用振动沉管成桩法施工。 桩身设计无侧限抗压强度为：R28≥6.0MPa。 二．试验范围 根据施工现场实际情况，在中交监理一驻地办管辖范围，选定 K19+873～K19+897 作为工艺性试验区域。该段软基处理范围长 24m ，宽40.9m ，桩身间距1.5，按正方形布置，布置 436 根桩，每根桩 12m ，总计桩长 5232m ；上部为 2-6.0m×3.0m钢筋砼盖板涵，平均填土高度 5.14m。 三．试验目的 通过本次 CFG 桩试验，确定混合料施工配合比，搅拌时间、拔管速度、桩机的终孔电流等施工工艺，并形成具有指导性意义的施工方法，指导本项目今后CFG 桩施工，以达到 100%满足质量验收标准要求的目的。 2013 年9 月6 日在K 19+873～K 19+897 段路基进行了CFG 桩成桩工艺性试验，2013 年9 月30 日试验桩已按照既定方案顺利完成。2013 年11 月该段试验单桩复合地基承载力全部完成。 四、施工过程 4.1 试验段资源组织 1.人力资源 序 号 人员 姓名 备注 1 技术负责人 王 剑 2 工区负责人 康 海 3 现场施工管理 汪道平 现场质量责任人 胡 盼 现场安全责任人 江 齐 4 试验人员 2人 黄莉...
