CH40自动重合控制器

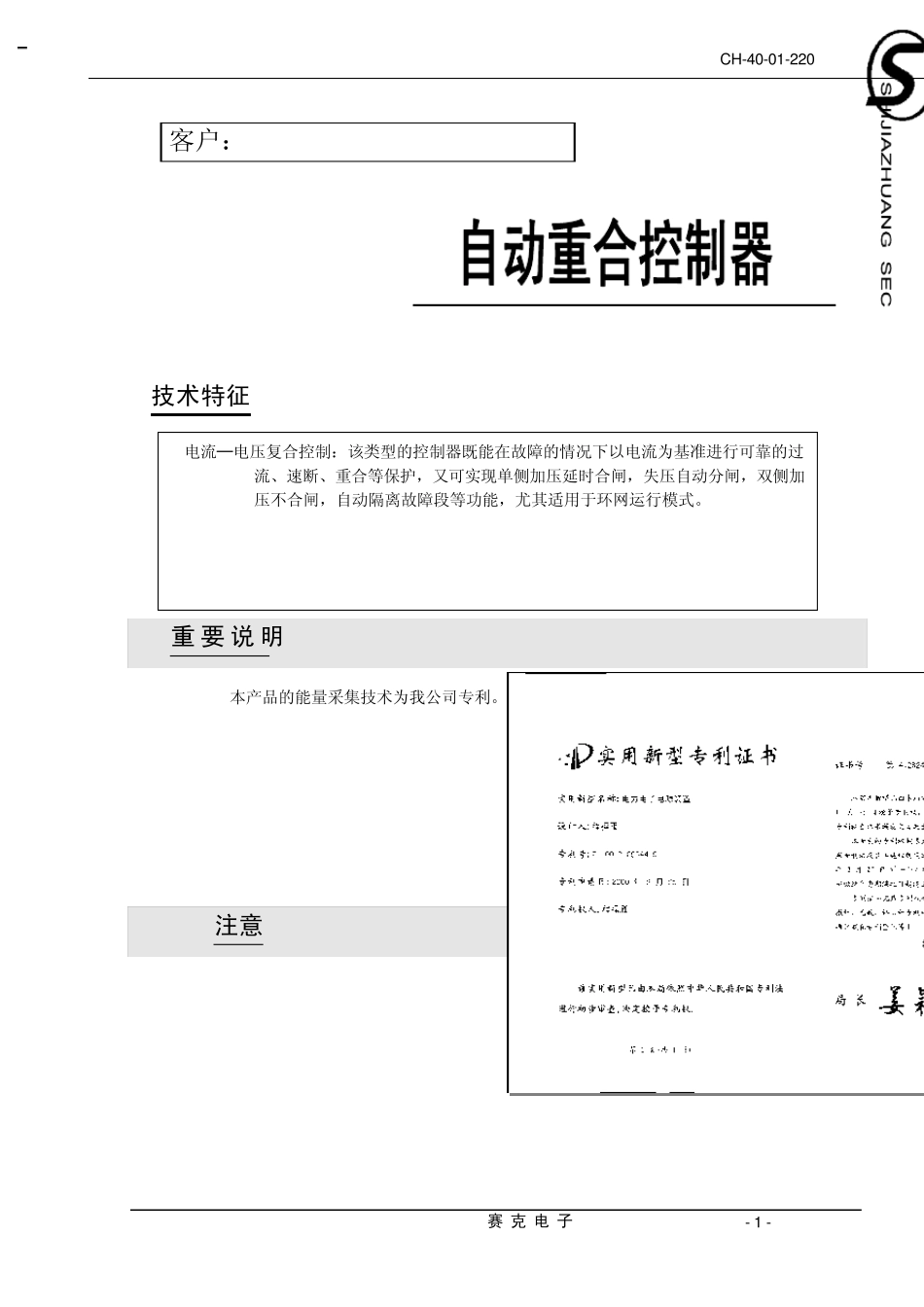

CH40自动重合控制器_第1页
1/20

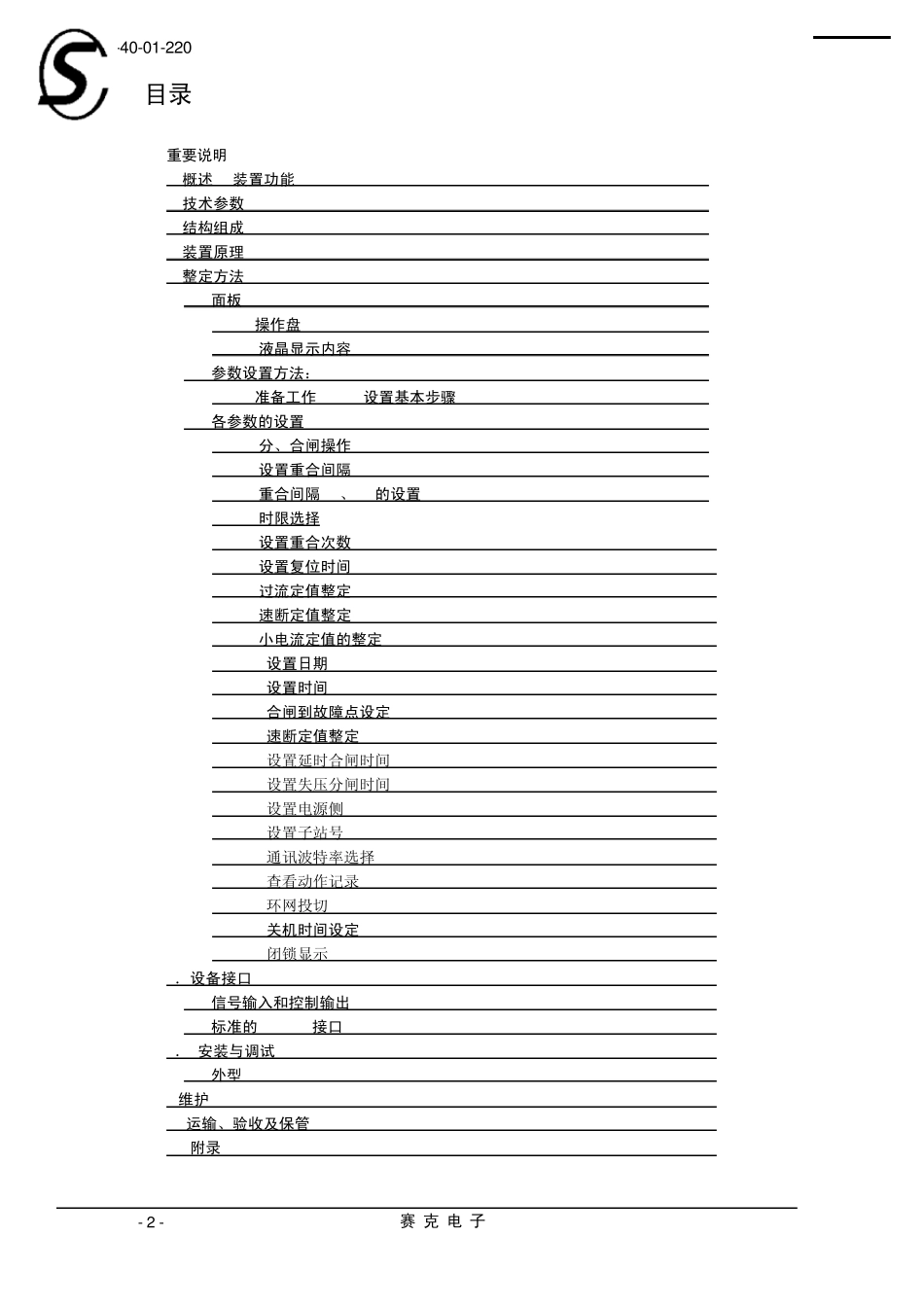

CH40自动重合控制器_第2页
2/20

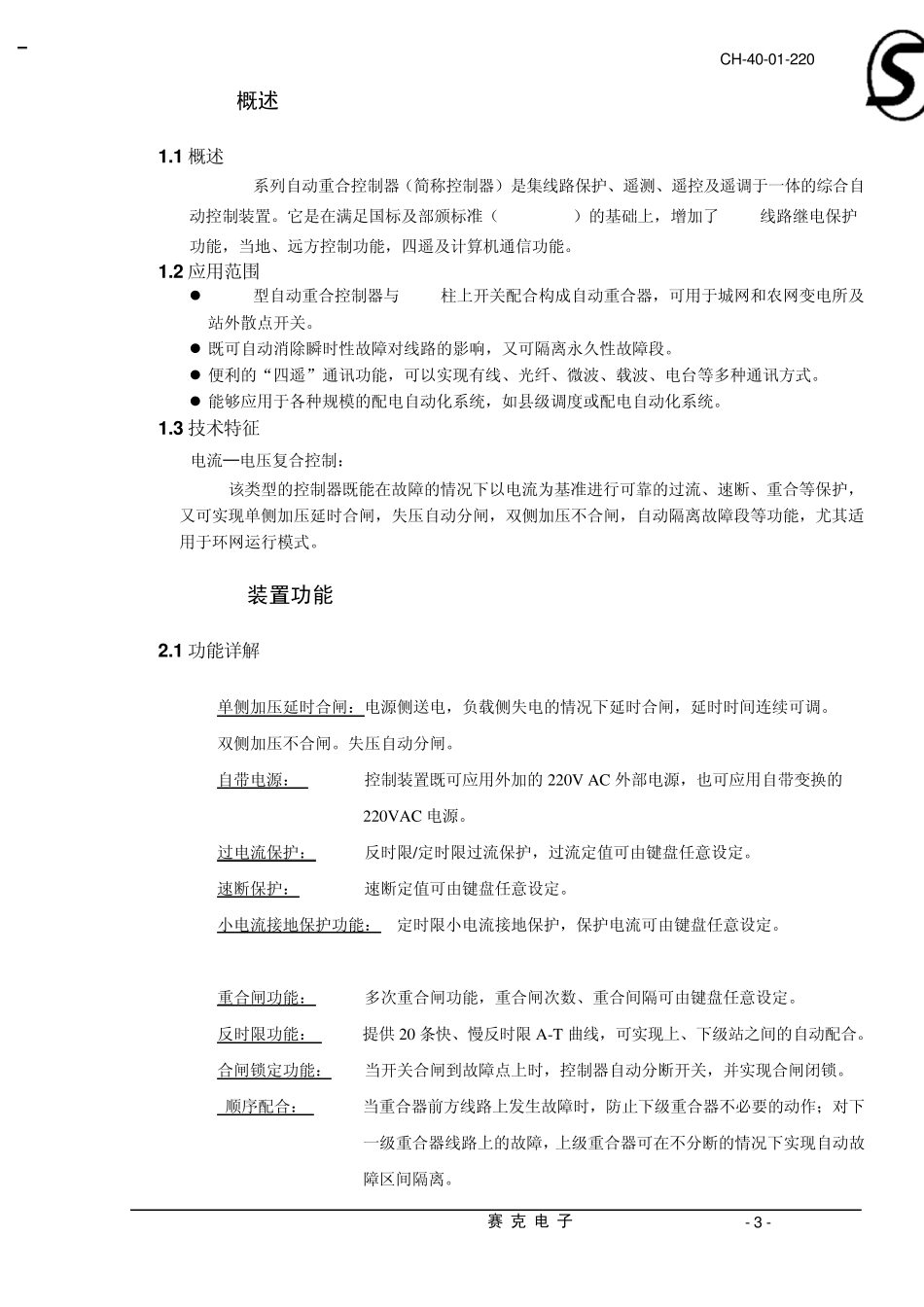

CH40自动重合控制器_第3页
3/20
CH-40-01-220 赛 克 电 子 - 1 - 客户: 重 要 说 明 本产品的能量采集技术为我公司专利。 注意 技术特征 电流─电压复合控制:该类型的控制器既能在故障的情况下以电流为基准进行可靠的过流、速断、重合等保护,又可实现单侧加压延时合闸,失压自动分闸,双侧加压不合闸,自动隔离故障段等功能,尤其适用于环网运行模式。 CH-40-01-220 - 2 - 赛 克 电 子 目录 重要说明 1 1.概述2 装置功能 3 3.技术参数 4 4.结构组成 5 5.装置原理 5 6.整定方法 6 6.1面板 6 6.1.1操作盘 7 6.1.2 液晶显示内容 7 6.2参数设置方法: 7 6.2.1准备工作6.2.2设置基本步骤 7 6.3各参数的设置 8 6.3.1 分、合闸操作 8 6.3.2 设置重合间隔 T1 8 6.3.3 重合间隔 T2、T3的设置 9 6.3.4 时限选择 6.3.5 设置重合次数 10 6.3.6 设置复位时间 Td 10 6.3.7 过流定值整定 10 6.3.8 速断定值整定 10 6.3.9 小电流定值的整定 11 6.3.10 设置日期 11 6.3.11 设置时间 12 6.3.12 合闸到故障点设定 12 6.3.13 速断定值整定 12 6.3.14 设置延时合闸时间 13 6.3.15 设置失压分闸时间 13 6.3.16 设置电源侧 13 6.3.17 设置子站号 14 6.3.18 通讯波特率选择 14 6.3.19 查看动作记录 14 6.3.20 环网投切 14 6.3.21 关机时间设定 15 6.3.22 闭锁显示 16 7.设备接口 16 7.1信号输入和控制输出 16 7.2标准的RS-485接口 16 8. 安装与调试 17 8.1外型 17 9维护 17 10运输、验收及保管 18 11.附录 18 CH-40-01-220 赛 克 电 子 - 3 - 1.概述 1 .1 概述 CH系列自动重合控制器(简称控制器)是集线路保护、遥测、遥控及遥调于一体的综合自动控制装置。它是在满足国标及部颁标准(JB7570-94)的基础上,增加了10KV线路继电保护功能,当地、远方控制功能,四遥及计算机通信功能。 1 .2 应用范围  CH-40型自动重合控制器与10KV柱上开关配合构成自动重合器,可用于城网和农网变电所及站外散点开关。  既可自动消除瞬时性故障对线路的影响,又可隔离永久性故障段。  便利的“四遥”通讯功能,可以实现有线、光纤、微波、载波、电台等多种通讯方式。  能够应用于各种规模的配电自动化系统,如县级调度或配电自动化系统。 1 .3 技术特征 电流─电压复合控制: 该类型的控制器既能在故障的情况下以电流为基准进行可靠...
