电力拖动基础知识课件VIP免费

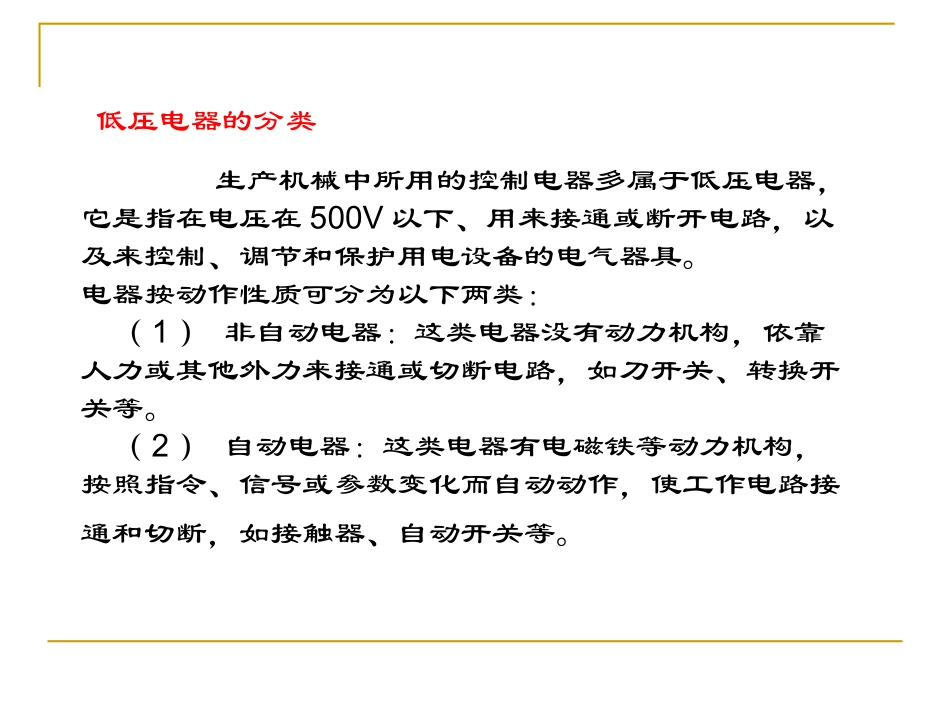

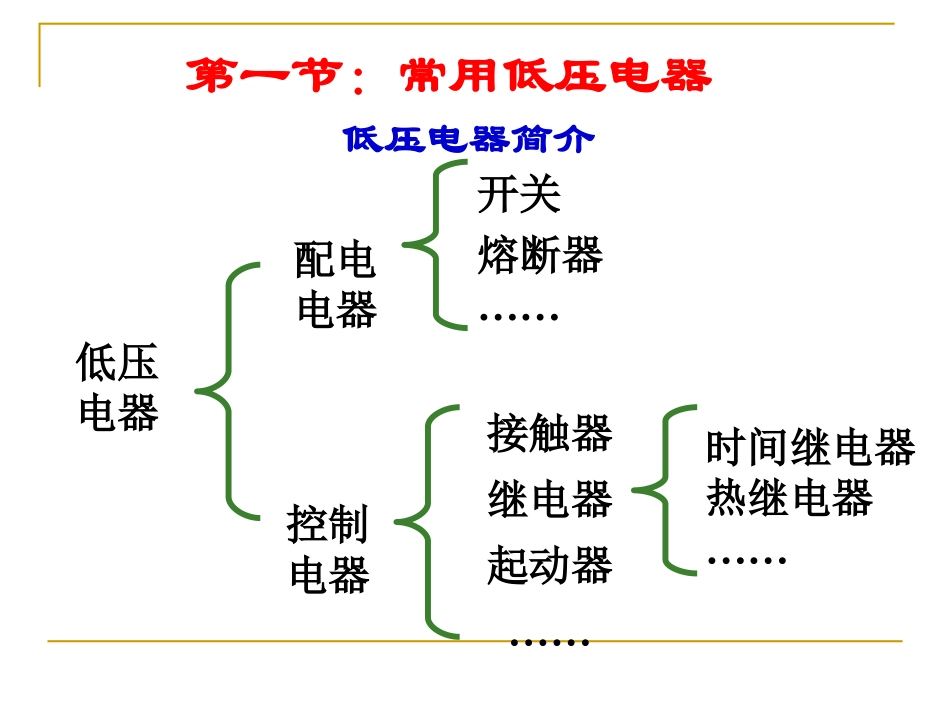

电力拖动基础知识维修电工培训低压电器配电电器控制电器开关熔断器……接触器继电器起动器……时间继电器热继电器……低压电器简介第一节：常用低压电器生产机械中所用的控制电器多属于低压电器，它是指在电压在500V以下、用来接通或断开电路，以及来控制、调节和保护用电设备的电气器具。电器按动作性质可分为以下两类：（1）非自动电器：这类电器没有动力机构，依靠人力或其他外力来接通或切断电路，如刀开关、转换开关等。（2）自动电器：这类电器有电磁铁等动力机构，按照指令、信号或参数变化而自动动作，使工作电路接通和切断，如接触器、自动开关等。低压电器的分类电器按其用途又可分为以下三类：（1）控制电器：用来控制电动机的启动、反转、调速、制动等动作，如接触器、继电器等。（2）保护电器：用来保护电动机，使其安全运行，以及保护生产机械使其不受损坏，如熔断器、电流继电器等。（3）执行电器：用来操作、带动生产机械和支撑与保持机械装置在固定位置上的一种元件，如电磁铁、电磁离合器等。大多数电器既可作控制电器，亦可作保护电器，它们之间没有明显的界线。如电流继电器可按“电流”参量来控制电动机，又可用来保护电动机不致过载；又如行程开关既可用来控制工作台地加、减速及行程长度，又可作为终端开关保护工作台不致闯到导轨外面去。1.刀开关在电力拖动控制线路中最常用的是由刀开关和熔断器组合而成的负荷开关。生产中常用HK系列开启式负荷开关（又称瓷底胶盖刀开关，简称闸刀开关），适用于照明、电热设备及小容量（5.5kW以下）电动机控制线路中，供手动不频繁地接通和分断电路，起短路保护作用。结构：开关的瓷座上装有进线座、静触头、熔体、出线座和带手柄的刀式动触头，上面盖有胶盖以防止操作时触及带电体或分断时产生的电弧飞出伤人。考虑到电机较大的起动电流，刀闸的额定电流值应如下选择：（3~5)*异步电机额定电流电路符号安装使用注意：A、必须垂直安装，不允许倒装或平装。B、电源进线接在静触头一边的进线座上，负载接在动触头一边的出线座上。C、分合闸操作应迅速，使电弧尽快熄灭。2.组合开关组合开关又称为转换开关，常用于50HZ、380V以下及直流220V以下的电气线路中，供手动不频繁的接通和断开电路、换接电源和负载以及控制5KW以下小容量异步电动机的启动、停止和正反转。常用的有HZ系列的（如图HZ10-10/3型组合开关），主要由手柄、转轴、弹簧、凸轮、绝缘垫板、动触头、静触头、接线端子、绝缘杆组成。手柄和转轴能在平行于安装平面的平面内沿顺时针或逆时针方向每次转动90°，带动动触头与静触头接触和分离，实现接通和分断电路的目的。组合开关中，有一类是转为控制小容量三相异步电动机的正反转而设计生产的，HZ3-132型组合开关，俗称倒顺开关或可逆转换开关。开关的手柄有“倒”、“顺”、“停”三个位置，手柄只能从“停”位置左转或右转45°。低压断路器又称自动空气开关或自动空气断路器，它相当于把手动开关，热脱扣器，电磁脱扣器等组合在一起构成的一种电器元件。当电路中发生短路、过载和失压等故障时，能自动切断故障电路，保护线路和电气设备。3.低压断路器在电力拖动系统中常用DZ系列塑壳式断路器，（如DZ-20型低压端路器，其主要由动触头、静触头、灭弧装置、操作机构、热脱扣器、电磁脱扣器及外壳组成。热作用：可实现短路、过载、失压保护。自动空气断路器（自动开关）结构：过流脱扣器欠压脱扣器工作原理：过流时，过流脱扣器将脱钩顶开，断开电源；欠压时，欠压脱扣器将脱钩顶开，断开电源。小型断路器—5SX系列塑壳断路器电路符号4.熔断器熔断器是一种最简单，最可靠的电路保护器件，用于电路及用电设备的短路或过载保护，有高压熔断器和低压熔断器之分,在机电设备控制中一般采用低压熔断器，其作用是用于短路保护。结构：熔断器主要由熔体、安装熔体的熔管和熔座组成。常用的有：1）RC1A系列插入式熔断器（瓷插式熔断器）它主要由瓷座、瓷盖、动触头、静触头及熔丝组成。一般用于交流50HZ、额定电压380V及以下、额定电流200A及以下的低压线路末端或分支路中，作为电气设备的短路保护及一定程度的过载保护。2...
