CHR整流模块说明书

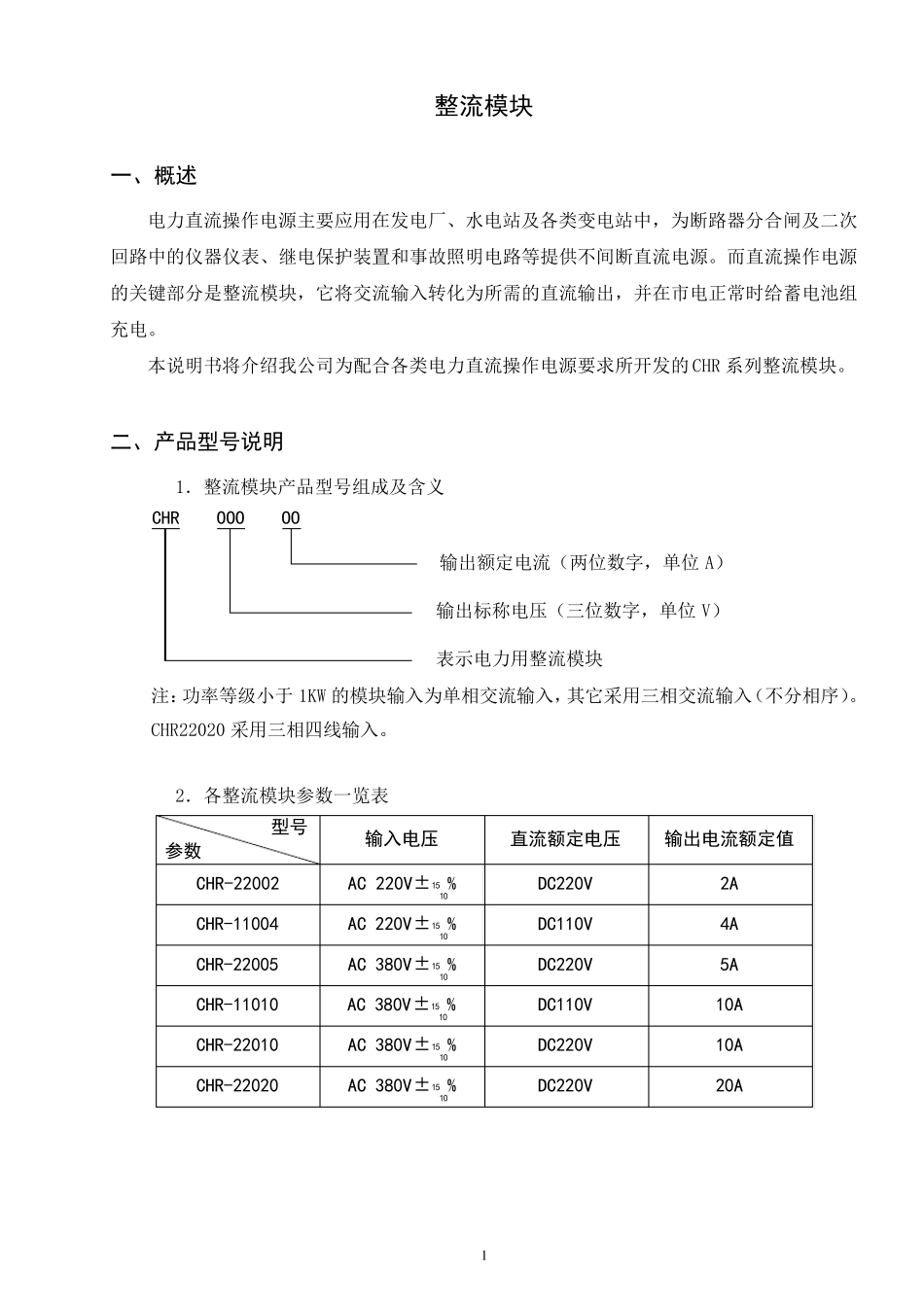

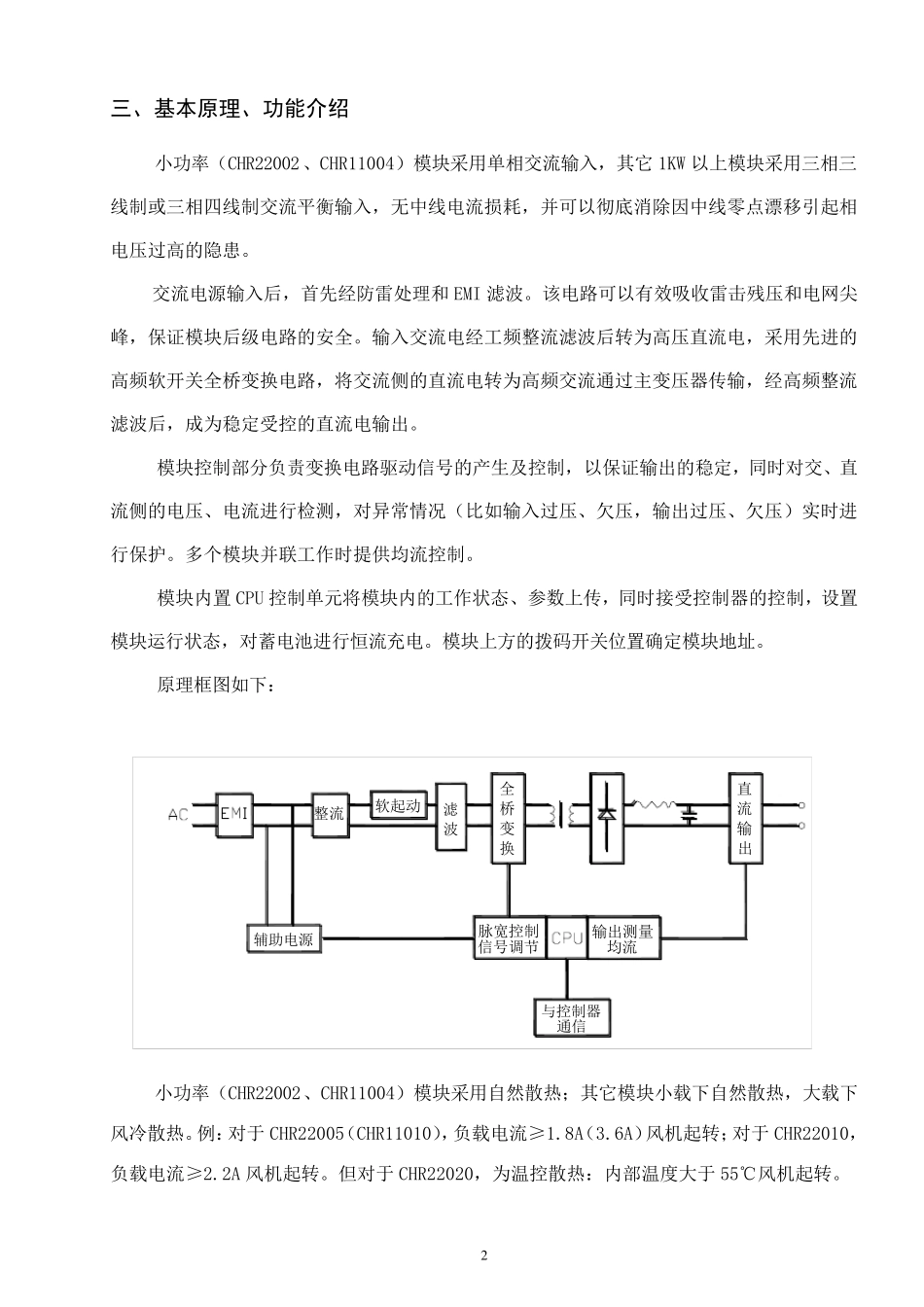

1 整流模块 一、概述 电力直流操作电源主要应用在发电厂、水电站及各类变电站中，为断路器分合闸及二次回路中的仪器仪表、继电保护装置和事故照明电路等提供不间断直流电源。而直流操作电源的关键部分是整流模块，它将交流输入转化为所需的直流输出，并在市电正常时给蓄电池组充电。 本说明书将介绍我公司为配合各类电力直流操作电源要求所开发的 CHR 系列整流模块。 二、产品型号说明 1．整流模块产品型号组成及含义 CHR OOO OO 输出额定电流（两位数字，单位 A） 输出标称电压（三位数字，单位 V） 表示电力用整流模块 注：功率等级小于 1KW 的模块输入为单相交流输入，其它采用三相交流输入（不分相序）。CHR22020 采用三相四线输入。 2．各整流模块参数一览表 型号 参数 输入电压 直流额定电压 输出电流额定值 CHR-22002 AC 220V±1510% DC220V 2A CHR-11004 AC 220V±1510% DC110V 4A CHR-22005 AC 380V±1510% DC220V 5A CHR-11010 AC 380V±1510% DC110V 10A CHR-22010 AC 380V±1510% DC220V 10A CHR-22020 AC 380V±1510% DC220V 20A 2 三、基本原理、功能介绍 小 功 率 （ CHR22002、 CHR11004） 模 块 采 用 单 相 交 流 输 入 ， 其 它 1KW 以 上 模 块 采 用 三 相 三线 制 或 三 相 四 线 制 交 流 平 衡 输 入 ， 无 中 线 电 流 损 耗 ， 并 可 以 彻 底 消 除 因 中 线 零 点 漂 移 引 起 相电 压 过 高 的 隐 患 。 交 流 电 源 输 入 后 ， 首 先 经 防 雷 处 理 和 EMI 滤 波 。 该 电 路 可 以 有 效 吸 收 雷 击 残 压 和 电 网 尖峰 ， 保 证 模 块 后 级 电 路 的 安 全 。 输 入 交 流 电 经 工 频 整 流 滤 波 后 转 为 高 压 直 流 电 ， 采 用 先 进 的高 频 软 开 关 全 桥 变 换 电 路 ， 将 交 流 侧 的 直 流 电 转 为 高 频 交 流 通 过 主 变 压 器 传 输 ， 经 高 频 整 流滤 波 后 ， 成 为 稳 定 受 控 的 直 流 电 输 出 。 模 块 控 制 部 分 负 责 变 换 电 路 驱 动 信 号 的 产 生 及 控 制 ， 以 保 证 输 出 的 稳 定 ， 同 时 对 交 、 直流 侧 的 电 压 、 电 流 进...
