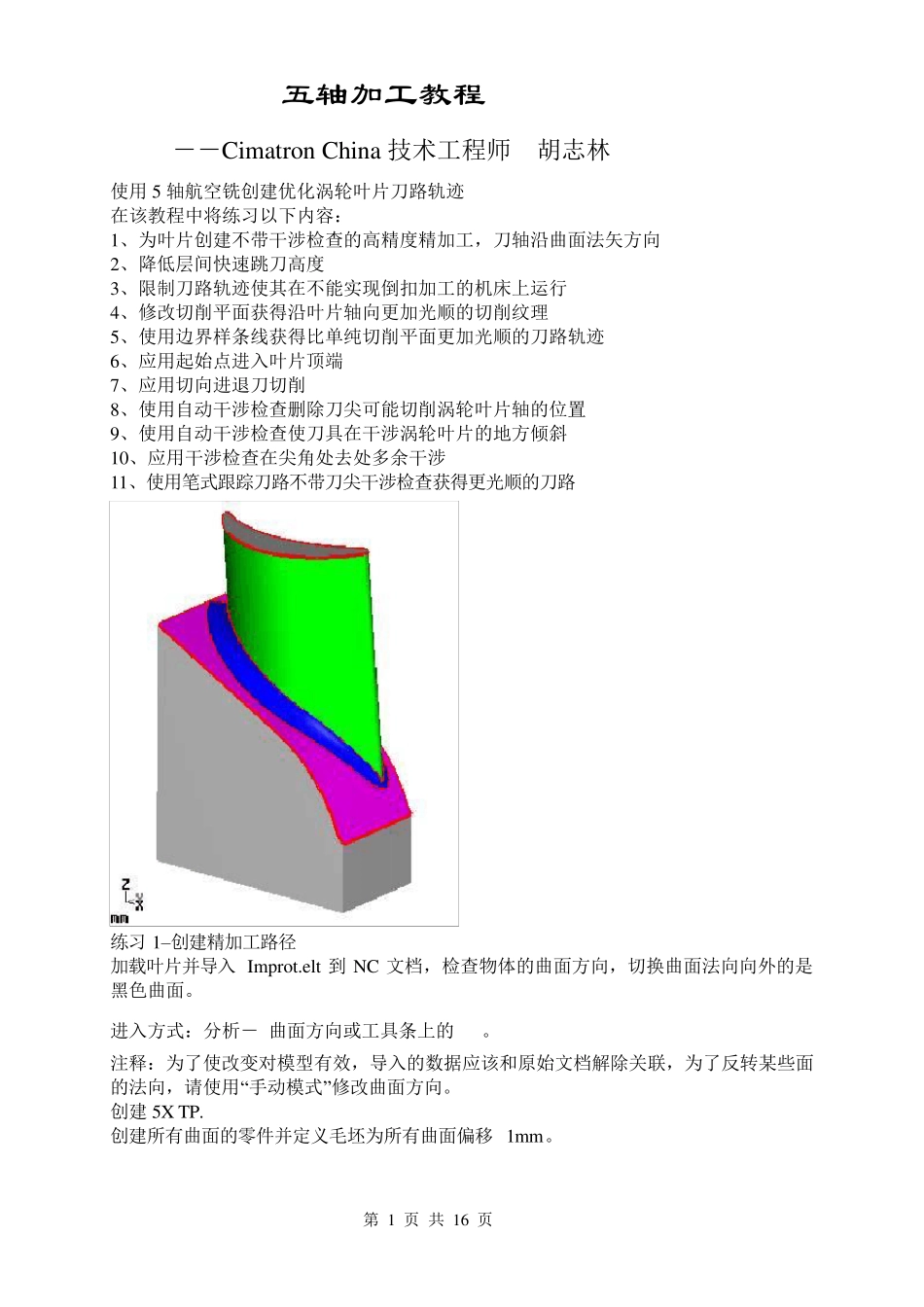

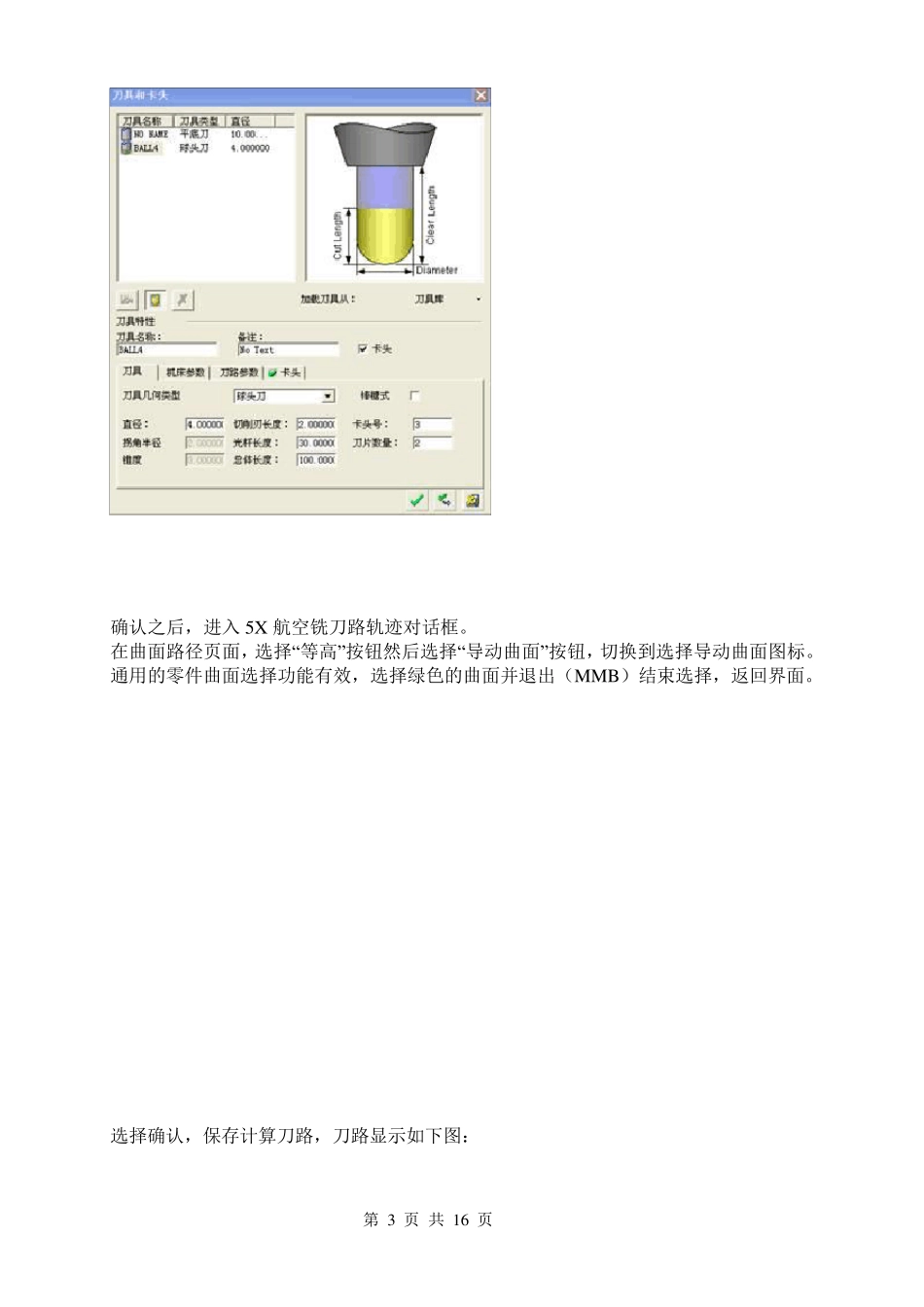

第 1 页 共 16 页 五轴加工教程 －－Cimatron China 技术工程师 胡志林 使用5 轴航空铣创建优化涡轮叶片刀路轨迹 在该教程中将练习以下内容： 1、为叶片创建不带干涉检查的高精度精加工，刀轴沿曲面法矢方向 2、降低层间快速跳刀高度 3、限制刀路轨迹使其在不能实现倒扣加工的机床上运行 4、修改切削平面获得沿叶片轴向更加光顺的切削纹理 5、使用边界样条线获得比单纯切削平面更加光顺的刀路轨迹 6、应用起始点进入叶片顶端 7、应用切向进退刀切削 8、使用自动干涉检查删除刀尖可能切削涡轮叶片轴的位置 9、使用自动干涉检查使刀具在干涉涡轮叶片的地方倾斜 10、应用干涉检查在尖角处去处多余干涉 11、使用笔式跟踪刀路不带刀尖干涉检查获得更光顺的刀路 练习1–创建精加工路径 加载叶片并导入 Improt.elt 到NC 文档，检查物体的曲面方向，切换曲面法向向外的是黑色曲面。 进入方式：分析－ 曲面方向或工具条上的。 注释：为了使改变对模型有效，导入的数 据 应该和 原 始文档解 除关 联 ，为了反 转 某 些 面的法向，请 使用“手 动模式”修改曲面方向。 创建5X TP. 创建所 有曲面的零 件 并定 义 毛 坯 为所 有曲面偏 移1mm。 第 2 页 共 16 页 创建主选项为5X 航空铣程序。 在程序设置中使用以下的设置: 选择刀具按钮按照以下图示定义新的刀具 第 3 页 共 16 页 确认之后，进入5X航空铣刀路轨迹对话框。 在曲面路径页面，选择“等高”按钮然后选择“导动曲面”按钮，切换到选择导动曲面图标。通用的零件曲面选择功能有效，选择绿色的曲面并退出（MMB）结束选择，返回界面。 选择确认，保存计算刀路，刀路显示如下图： 第 4 页 共 16 页 可以看出退刀高度非常高，我们希望降低快速抬刀高度，编辑程序请选择连刀页面设置快速抬刀高度为54m m 。 刀路显示如下： 第 5 页 共 16 页 保存上面的程序。 练习 2–精加工角度限制保障在某些机床上进行非倒扣切削 一些机床轴在一定角度的范围内旋转，不能进行倒扣加工，我们将通过角度限制检查在5Ax MSu rf 内的角度输出。 注释：一些机床倾斜角度为 45 度，这些机床一般不能超过 90 度（例如 DMU70V,或 DMU80P...) 创建一个新的程序，刀轴控制选项按以下页面设置： 第 6 页 共 16 页 激活在XZ平面内的角度范围设置为0 到180 度，在YZ平面内设置同样的角度。 刀轴方向不会与 Z轴...
