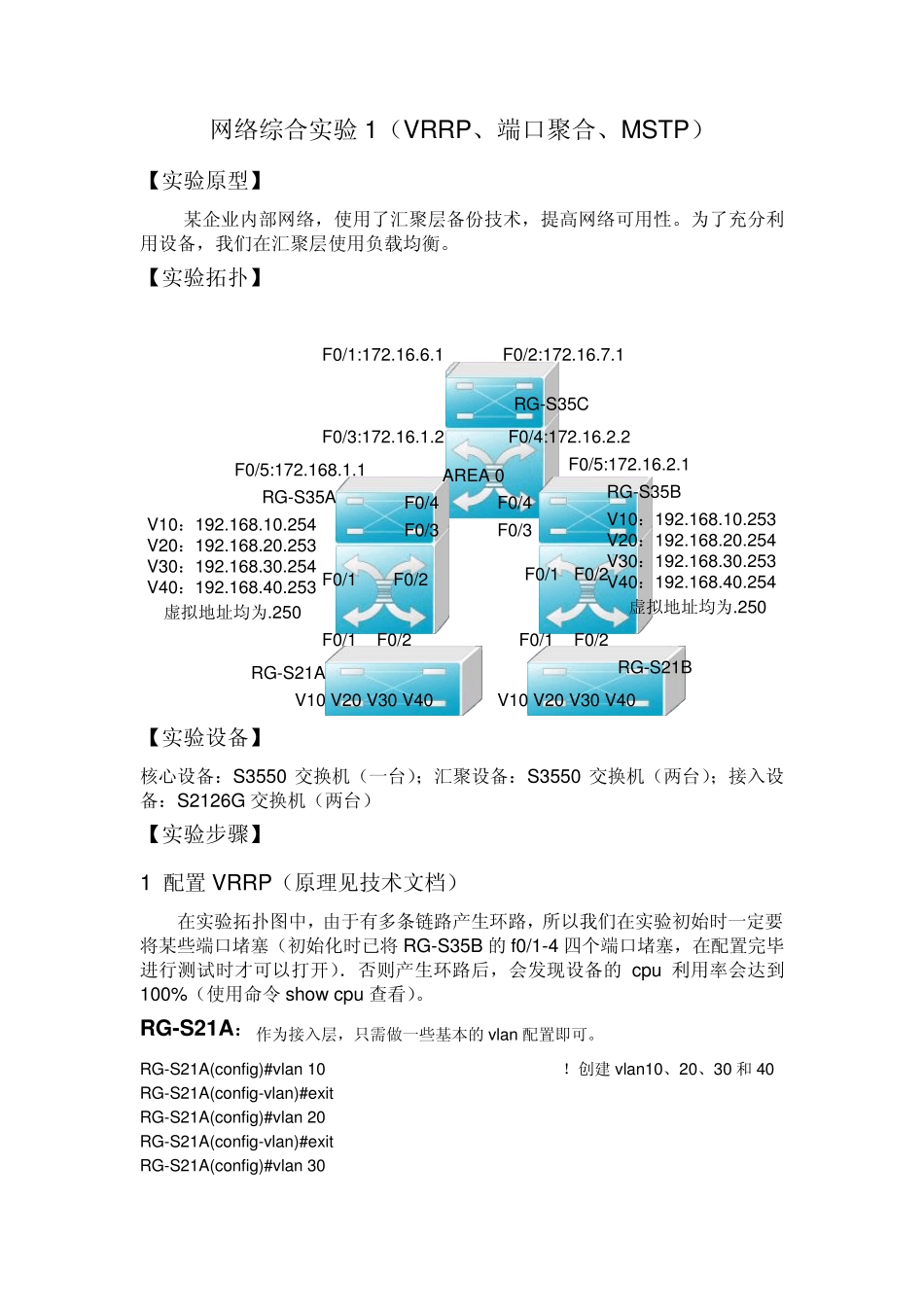

网络综合实验1（VRRP、端口聚合、MSTP） 【实验原型】 某企业内部网络，使用了汇聚层备份技术，提高网络可用性。为了充分利用设备，我们在汇聚层使用负载均衡。 【实验拓扑】 V10V10：192.168.10.254V20：192.168.20.253V30：192.168.30.254V40：192.168.40.253：192.168.10.253V20：192.168.20.254V30：192.168.30.253V40：192.168.40.254虚拟地址均为.250虚拟地址均为.250F0/1F0/2F0/2F0/2F0/2F0/1F0/1F0/1F0/1:172.16.6.1F0/2:172.16.7.1F0/3:172.16.1.2F0/3F0/3F0/4:172.16.2.2F0/4F0/4F0/5:172.168.1.1F0/5:172.16.2.1AREA 0RG-S35ARG-S35BRG-S35CRG-S21ARG-S21BV10 V20 V30 V40V10 V20 V30 V40 【实验设备】 核心设备：S3550 交换机（一台）；汇聚设备：S3550 交换机（两台）；接入设备：S2126G 交换机（两台） 【实验步骤】 1 配置 VRRP（原理见技术文档） 在实验拓扑图中，由于有多条链路产生环路，所以我们在实验初始时一定要将某些端口堵塞（初始化时已将 RG-S35B 的 f0/1-4 四个端口堵塞，在配置完毕进行测试时才可以打开）．否则产生环路后，会发现设备的 cpu 利用率会达到100%（使用命令 show cpu 查看）。 RG-S21A：作为接入层，只需做一些基本的 vlan 配置即可。 RG-S21A(config)#vlan 10 ！创建 vlan10、20、30 和 40 RG-S21A(config-vlan)#exit RG-S21A(config)#vlan 20 RG-S21A(config-vlan)#exit RG-S21A(config)#vlan 30 RG-S21A(config-vlan)#exit RG-S21A(config)#vlan 40 RG-S21A(config-vlan)#exit RG-S21A(config)#interface f0/1 RG-S21A(config-if)#switchport mode trunk ！配置21A 的f0/1 为trunk 口 RG-S21A(config-if)#exit RG-S21A(config)#interface f0/2 RG-S21A(config-if)# switchport mode trunk ！配置21A 的f0/２为trunk 口RG-S21A(config-if)#exit RG-S21A(config)#interface range fastEthernet 0/3-10 ！进入f0/３-10 接口 RG-S21A(config-if-range)#switchport access vlan 10 ！将这些接口划入vlan10中 RG-S21A(config-if-range)#exit RG-S21A(config)#interface range fastEthernet 0/11-15 ！将接口f0/11-15 划入vlan10 中 RG-S21A(config-if-range)#switchport access vlan 20 RG-S21A(config-if-range)#exit RG-S21A(config)#interface range fastEthernet 0/16-20 ！将接口f0/16-20 划入vla...
