cisco6509真实项目核心交换机配置vss配置

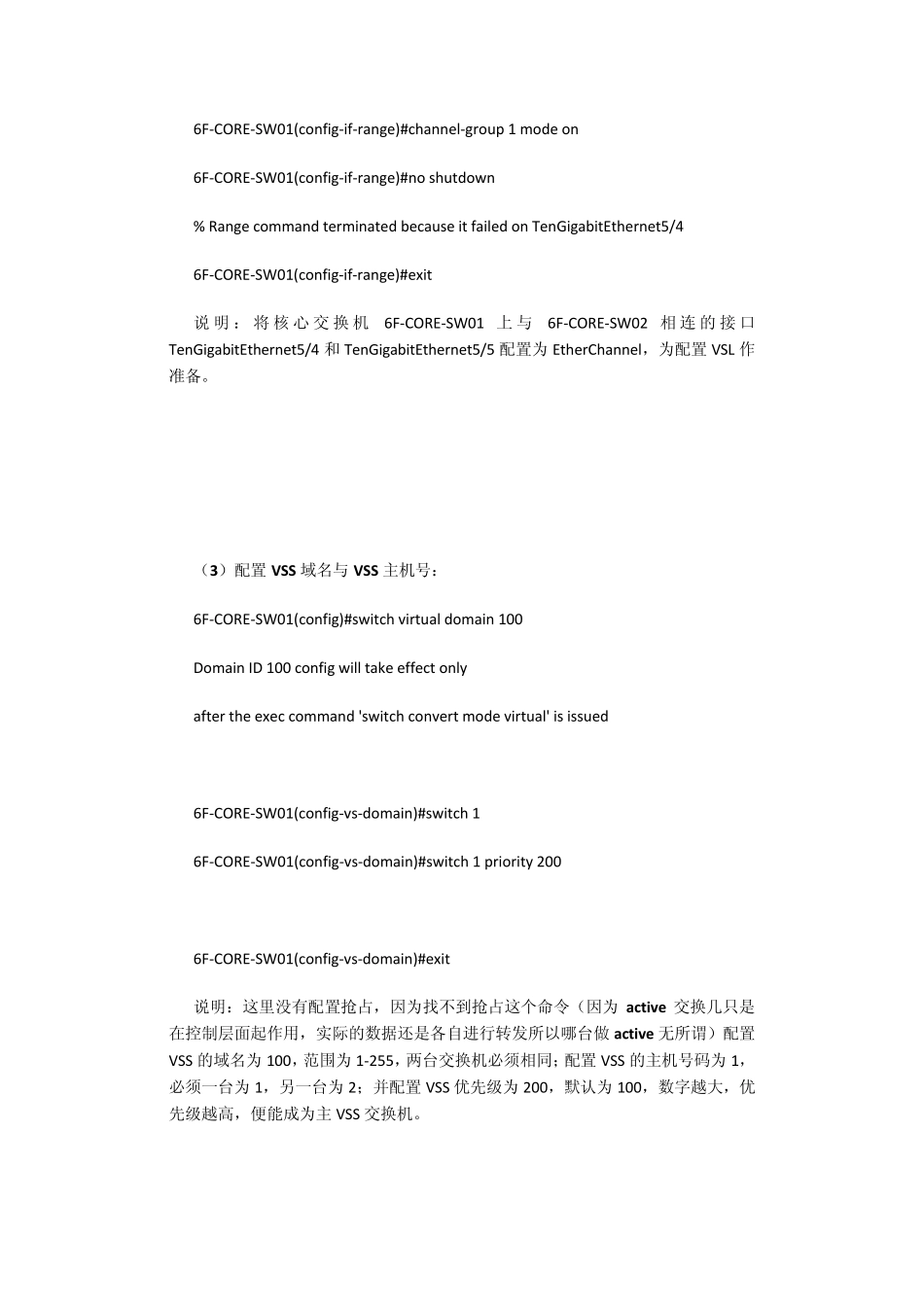

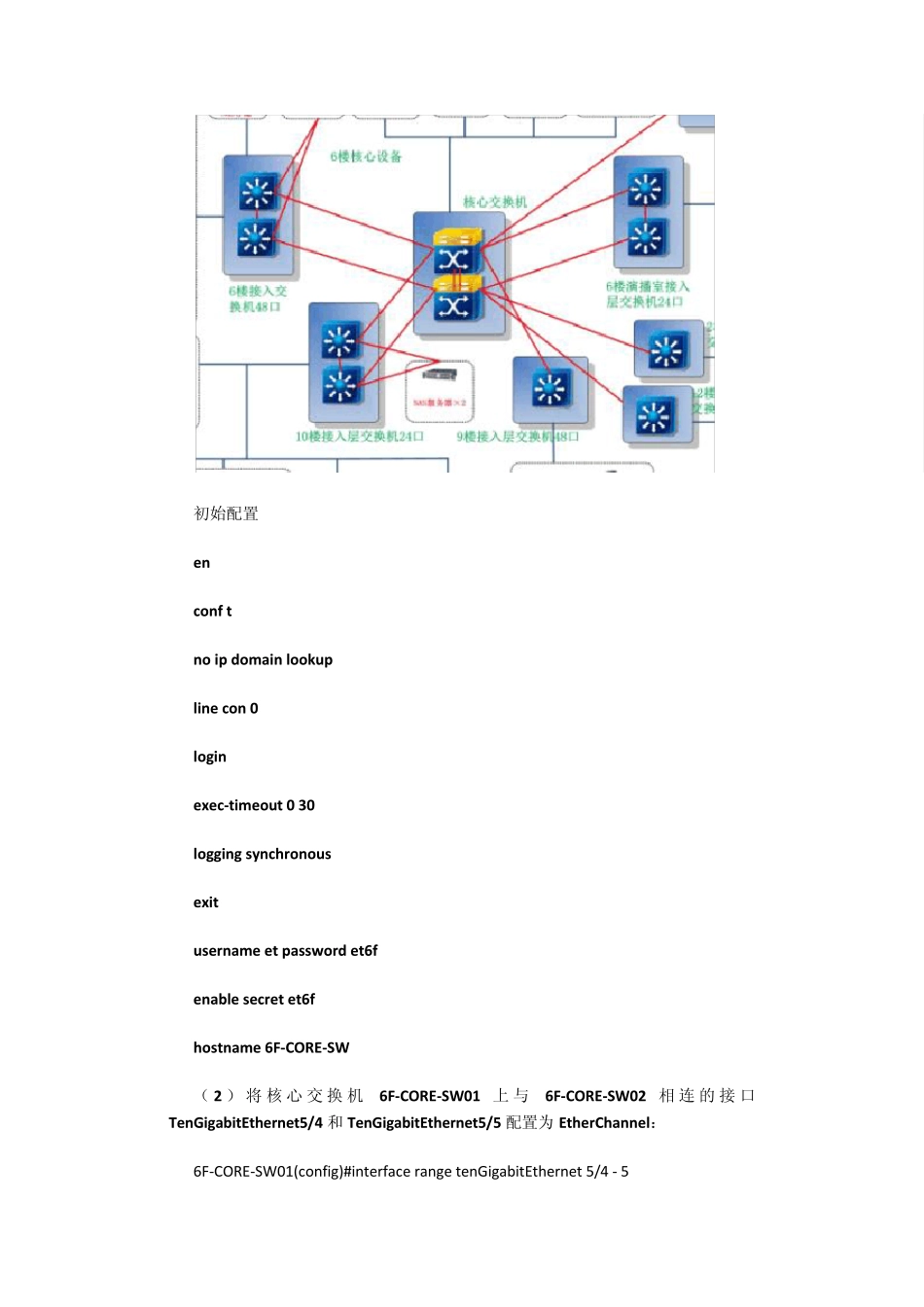

初始配置 en conf t no ip domain lookup line con 0 login exec-timeout 0 30 logging synchronous exit username et password et6f enable secret et6f hostname 6F-CORE-SW （2 ）将核心交换机 6F-CORE-SW01 上 与 6F-CORE-SW02 相 连 的 接 口TenGigabitEthernet5/4 和 TenGigabitEthernet5/5 配置为 EtherChannel： 6F-CORE-SW01(config)#interface range tenGigabitEthernet 5/4 - 5 6F-CORE-SW01(config-if-range)#channel-group 1 mode on 6F-CORE-SW01(config-if-range)#no shutdown % Range command terminated because it failed on TenGigabitEthernet5/4 6F-CORE-SW01(config-if-range)#exit 说明：将核心交换机 6F-CORE-SW01 上与 6F-CORE-SW02 相连的接口TenGigabitEthernet5/4 和TenGigabitEthernet5/5 配置为EtherChannel，为配置VSL 作准备。 （3）配置VSS 域名与VSS 主机号： 6F-CORE-SW01(config)#switch virtual domain 100 Domain ID 100 config will take effect only after the exec command 'switch convert mode virtual' is issued 6F-CORE-SW01(config-vs-domain)#switch 1 6F-CORE-SW01(config-vs-domain)#switch 1 priority 200 6F-CORE-SW01(config-vs-domain)#exit 说明：这里没有配置抢占，因为找不到抢占这个命令（因为active 交换几只是在控制层面起作用，实际的数据还是各自进行转发所以哪台做 active 无所谓）配置VSS 的域名为100，范围为1-255，两台交换机必须相同；配置VSS 的主机号码为1，必须一台为1，另一台为2；并配置VSS 优先级为200，默认为100，数字越大，优先级越高，便能成为主 VSS 交换机。 （4）配置VSL 链路： 6F-CORE-SW01(config)#interface port-channel 1 6F-CORE-SW01(config-if)#switch virtual link 1 6F-CORE-SW01(config-if)#no shutdown 6F-CORE-SW01(config-if)#exit 6F-CORE-SW01(config)#exit 说明：将两台交换机互连的EtherChannel 配置为VSL。 （5）将交换机的工作模式改为VSS 模式（确定之后，交换机将自动重启）： 6F-CORE-SW01#write Building configuration... [OK] 6F-CORE-SW01# 6F-CORE-SW01#switch convert mode virtual （6）查看当前交换机的工作模式： 6F-CORE-SW01#show switch virtual Switch mode : Virtu...
