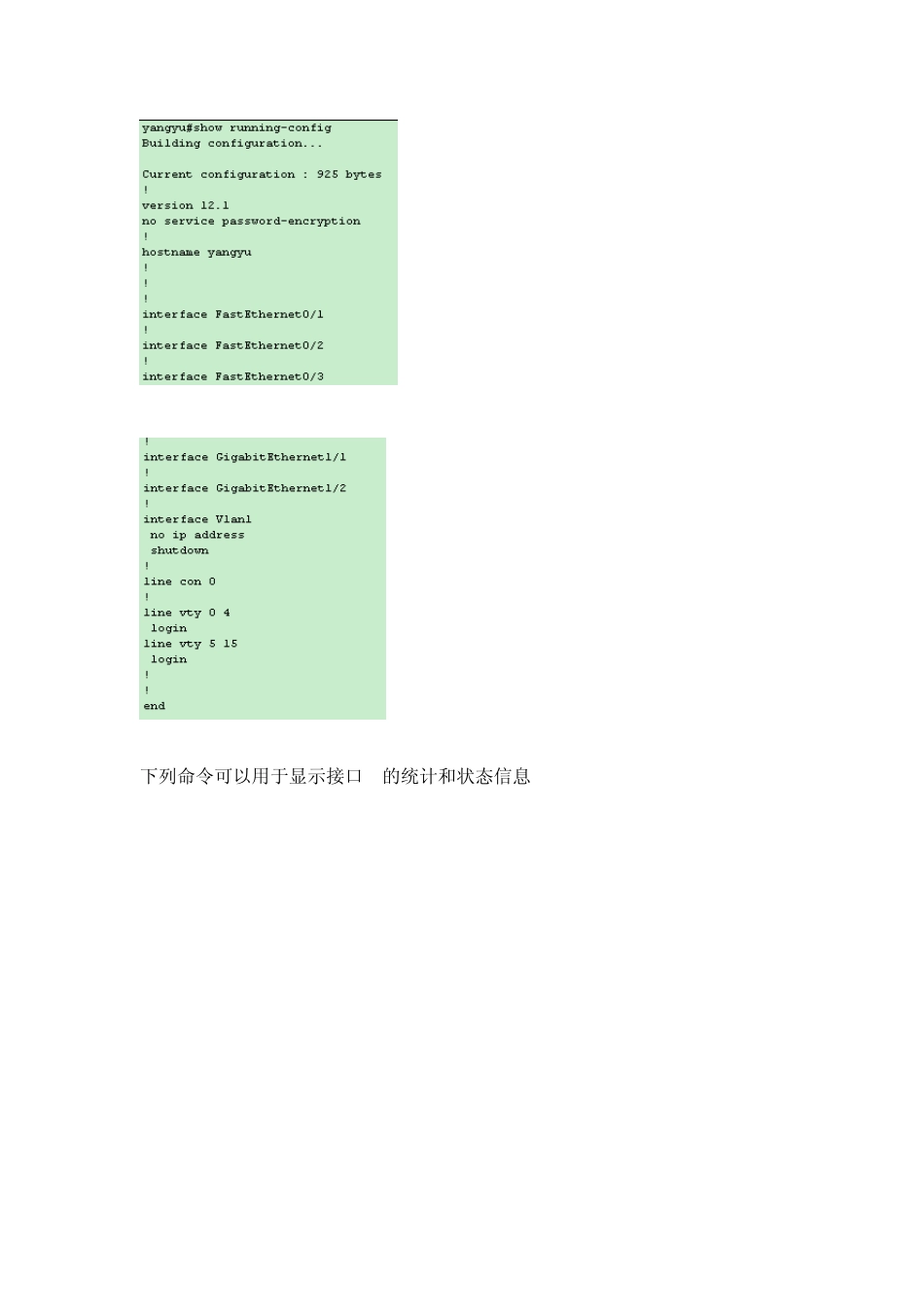

实验1 交换机端口的基本配置 一、实验目的 1、练习cisco 交换机端口的基本配置 二、实验器材 实验环境：packet tracer 5.0 2 、网络拓扑图如下图所示： 3、三、基本命令 以下为思科交换机基本命令详解以及图示 从用户模式进入进入特权模式 Enable 进入配置模式： Configure terminal（可简写为 config t） 修改交换机名称 Hostname name Exit //退出配置模式，返回特权模式 显示当前活动的交换机配置文件 Show running-config 下列命令可以用于显示接口1 的统计和状态信息 Show interface f0/1 查看vlan 信息 Show vlan 其中vlan1 是默认的管理vlan，未对交换机进行配置时所有的接口默认属于vlan1 查看flash 缓存内容 Show flash 由上图可以看到flash 缓存中只有一个文件 查看IOS 版本号以及系统硬件的配置情况、引导镜像等（注：IOS—cisco 网络设备的操作系统） 从上图可以得知，IOS 版本为12.1，交换机已经运行25 分钟，共有24 个快 速以太网接口，2 个千兆以太网接口。 恢复交换机到默认设置： Erase startup-config /删除备份配置文件 Reload /重新启动交换机 配置主机名称和控制端密码： Hostname snnumis0601 Line console 0 Passwod 123456 Login Line vty 0 15 Password 123456 Login 为二层交换机设置管理vlan 与默认网关 Interface vlan 1 Ip add 192.168.30.1 255.255.255.0 No shutdown Exit Ip default-gateway 192.168.30.254 Exit 查看配置后的默认vlan 虚接口信息 Show interface vlan 1 查看mac 地址表 Show mac-address-table telnet 进入路由器后想进入特权模式提示no passw ord set? 那是因为没有设置"enable passw ord" 先用console 口登录路由器 输入： 2801a#config t Enter configuration commands, one per line. End w ith CNTL/Z. 2801a(config)#enable passw ord 0 cisco //配置特权模式密码为"cisco"明文显示（也可使用加密显示） 2801a(config)# 然后再telnet试试。
