CiscoPacketTracer实验7:RIP路由协议的配置

CiscoPacketTracer实验7:RIP路由协议的配置_第1页
1/8
CiscoPacketTracer实验7:RIP路由协议的配置_第2页
2/8
CiscoPacketTracer实验7:RIP路由协议的配置_第3页
3/8

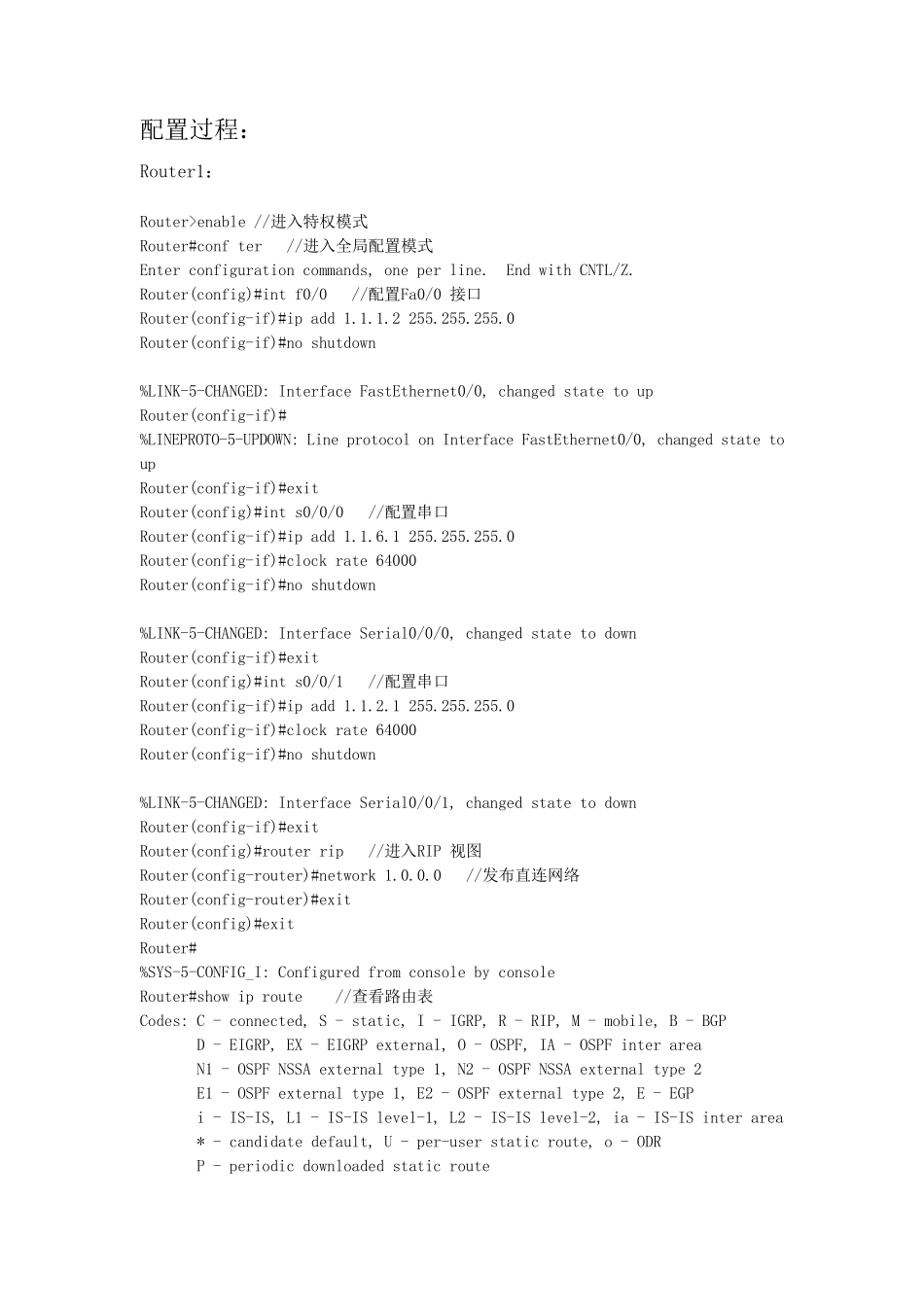

实验7:RIP 路由协议的配置 一、实验目的 1、练习RIP 动态路由协议的基本配置; 2、掌握了解RIP 路由协议原理 二、实验环境: Packet tracer 5.0 三、关于RIP 的基础知识 RIP(Routing Information Protocol)是最常使用的内部网关协议(Interior Gateway Protocol)之一,是一种典型的基于D-V 算法的动态路由协议。 通过UDP(User Datagram Protocol)报文交换路由信息,使用跳数(Hop Count)来衡量到达目的地的距离(被称为路由权-Routing cost)。 由于在RIP 中大于或等于16 的跳数被定义为无穷大(即目的网络或主机不 可达),所以RIP 一般用于采用同类技术的中等规模的网络,如校园网及一个地 区范围内的网络,RIP 并非为复杂、大型的网络而设计。 启动RIP,进入RIP 视图: router Rip 关闭RIP: no rip 在指定的网络上使能RIP network{ network-number| all } 在指定的网络上禁用 RIP no network{ network-number| all 四:实验步骤: 拓扑图如下所示: 配置过程: Router1: Router>enable //进入特权模式 Router#conf ter //进入全局配置模式 Enter configuration commands, one per line. End with CNTL/Z. Router(config)#int f0/0 //配置Fa0/0 接口 Router(config-if)#ip add 1.1.1.2 255.255.255.0 Router(config-if)#no shutdown %LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up Router(config-if)# %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up Router(config-if)#exit Router(config)#int s0/0/0 //配置串口 Router(config-if)#ip add 1.1.6.1 255.255.255.0 Router(config-if)#clock rate 64000 Router(config-if)#no shutdown %LINK-5-CHANGED: Interface Serial0/0/0, changed state to down Router(config-if)#exit Router(config)#int s0/0/1 //配置串口 Router(config-if)#ip add 1.1.2.1 255.255.255.0 Router(config-if)#clock rate 64000 Router(config-if)#no shutdown %LINK-5-CHANGED: Interface Serial0/0/1, changed state to down Router(config-if)#exit Router(config)#router rip //进入RIP 视图 Router(config-router)#network 1.0.0.0 //发布直连网络 Router(config-router)#exit Router(con...
