Cisco交换机VLAN配置及生成树协议

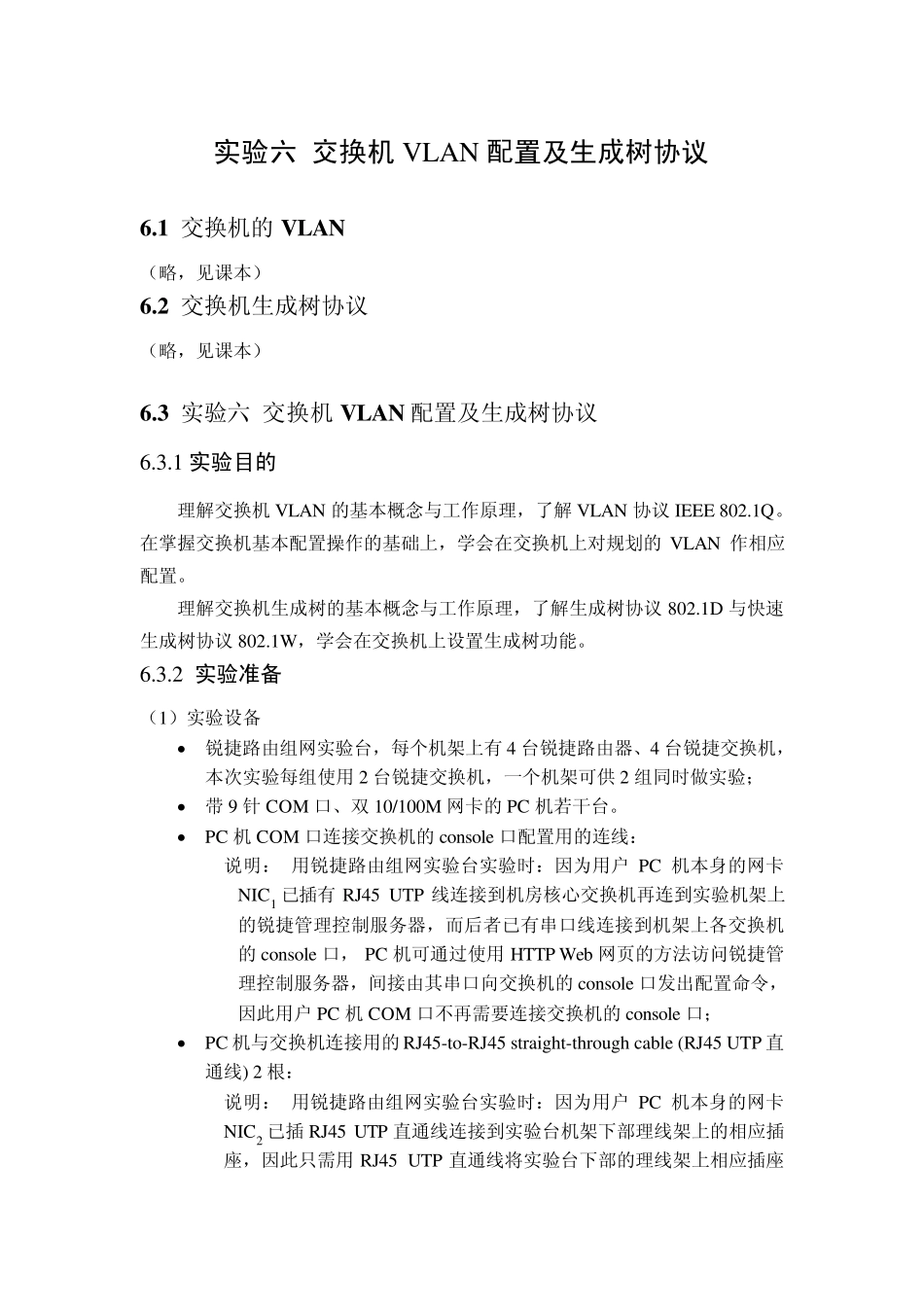

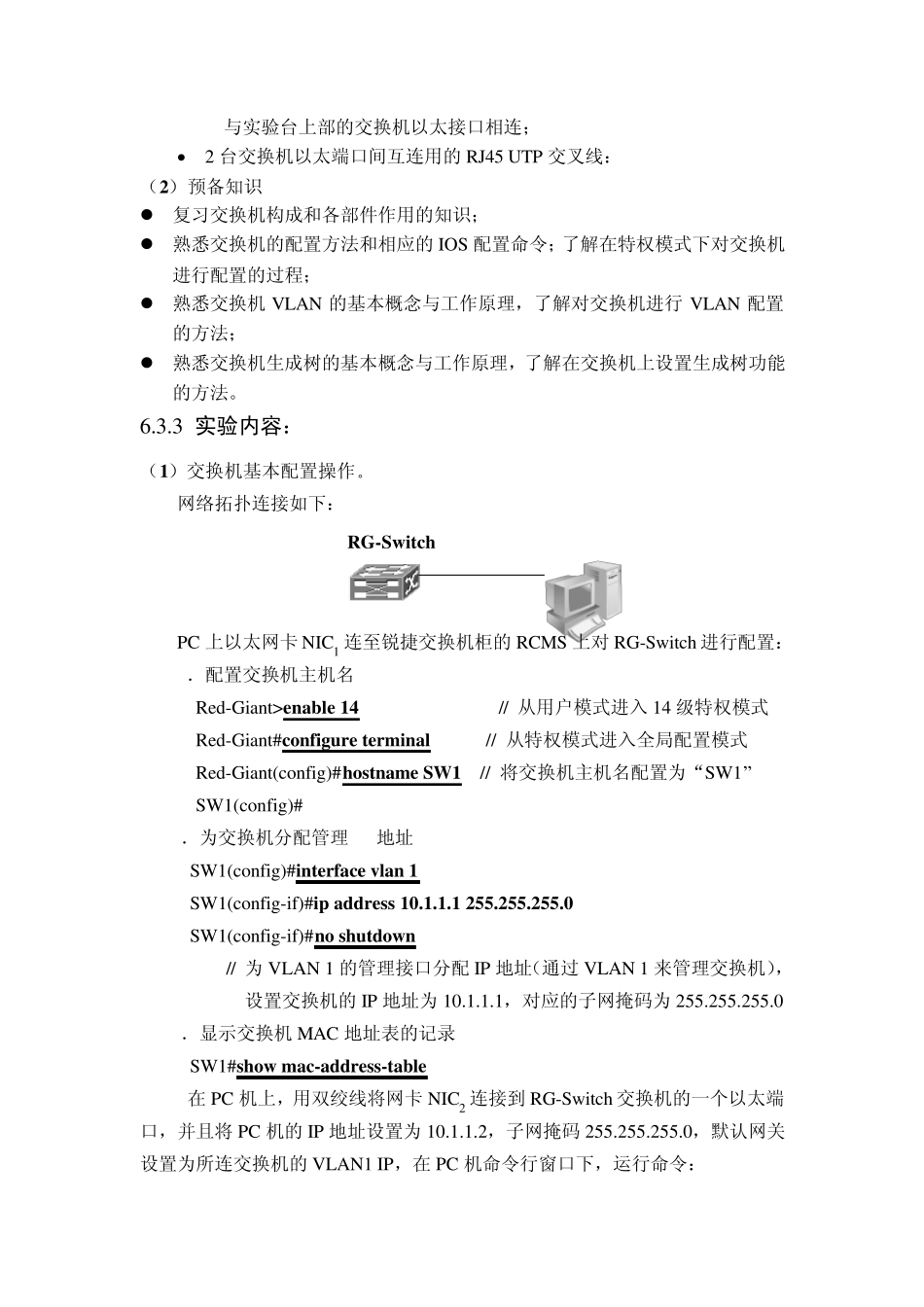

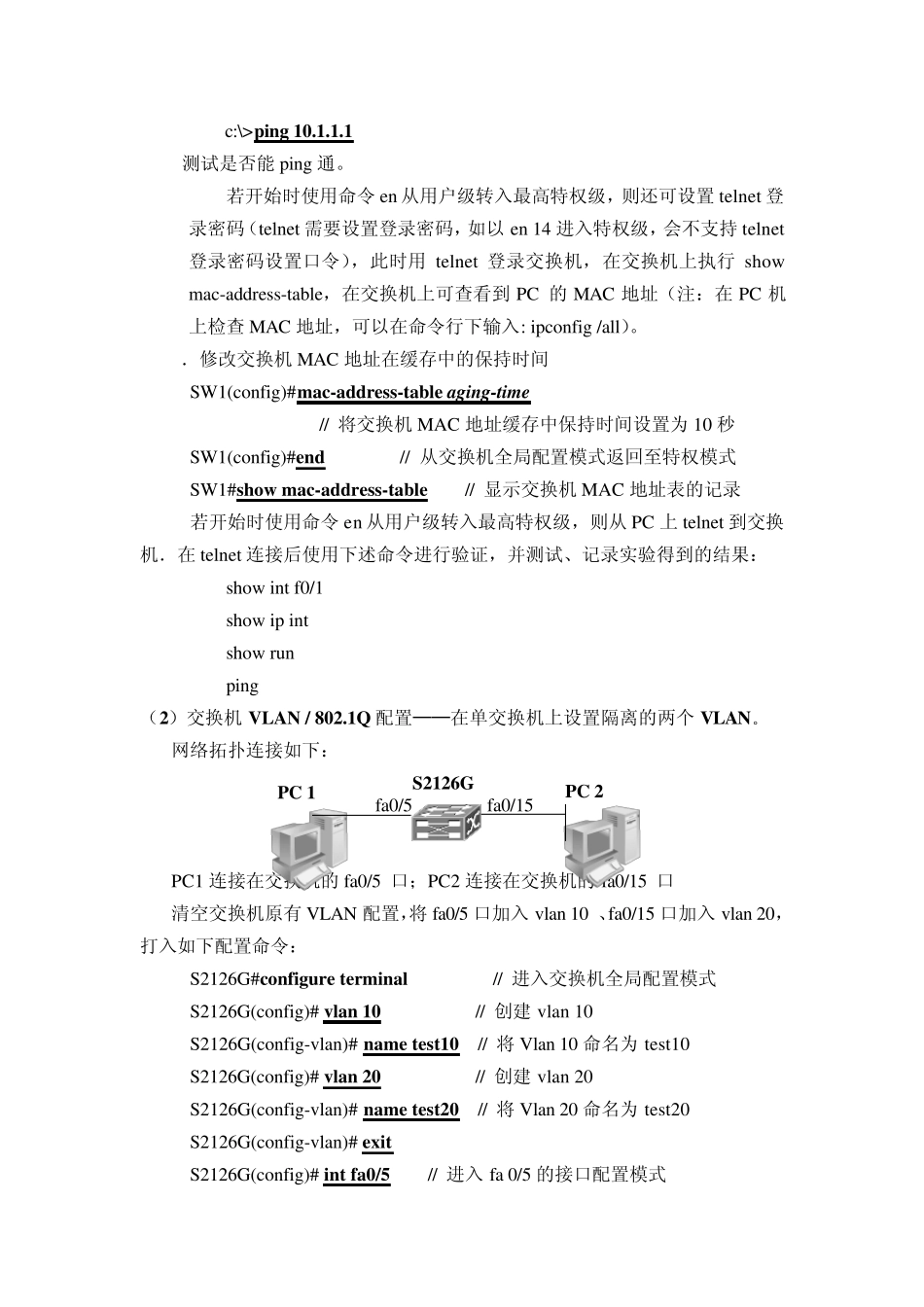

实验六 交换机 VLAN 配置及生成树协议 6.1 交换机的VLAN （略，见课本） 6.2 交换机生成树协议 （略，见课本） 6.3 实验六 交换机VLAN 配置及生成树协议 6.3.1 实验目的 理解交换机VLAN 的基本概念与工作原理，了解VLAN 协议IEEE 802.1Q。在掌握交换机基本配置操作的基础上，学会在交换机上对规划的VLAN 作相应配置。 理解交换机生成树的基本概念与工作原理，了解生成树协议802.1D 与快速生成树协议802.1W，学会在交换机上设置生成树功能。 6.3.2 实验准备 （1）实验设备  锐捷路由组网实验台，每个机架上有4 台锐捷路由器、4 台锐捷交换机，本次实验每组使用 2 台锐捷交换机，一个机架可供 2 组同时做实验；  带 9 针 COM 口、双 10/100M 网卡的PC 机若干台。  PC 机COM 口连接交换机的console 口配置用的连线： 说明： 用锐捷路由组网实验台实验时：因为用户 PC 机本身的网卡NIC1 已插有RJ45 UTP 线连接到机房核心交换机再连到实验机架上的锐捷管理控制服务器，而后者已有串口线连接到机架上各交换机的console 口， PC 机可通过使用 HTTP Web 网页的方法访问锐捷管理控制服务器，间接由其串口向交换机的console 口发出配置命令，因此用户 PC 机COM 口不再需要连接交换机的console 口；  PC 机与交换机连接用的RJ45-to-RJ45 straight-throu gh cable (RJ45 UTP 直通线) 2 根： 说明： 用锐捷路由组网实验台实验时：因为用户 PC 机本身的网卡NIC2 已插 RJ45 UTP 直通线连接到实验台机架下部理线架上的相应插座，因此只需用 RJ45 UTP 直通线将实验台下部的理线架上相应插座RG-Sw itch 与实验台上部的交换机以太接口相连；  2 台交换机以太端口间互连用的RJ45 UTP 交叉线： （2）预备知识  复习交换机构成和各部件作用的知识；  熟悉交换机的配置方法和相应的IOS 配置命令；了解在特权模式下对交换机进行配置的过程；  熟悉交换机VLAN 的基本概念与工作原理，了解对交换机进行VLAN 配置的方法；  熟悉交换机生成树的基本概念与工作原理，了解在交换机上设置生成树功能的方法。 6.3.3 实验内容： （1）交换机基本配置操作。 网络拓扑连接如下： PC 上以太网卡NIC1 连至锐捷交换机柜的RCMS 上对RG-Sw itch 进行配置： 1．配置交换机主机名 Red-Giant>enable 14 // 从用户模式进入14 级特权模式 Red-Gi...
