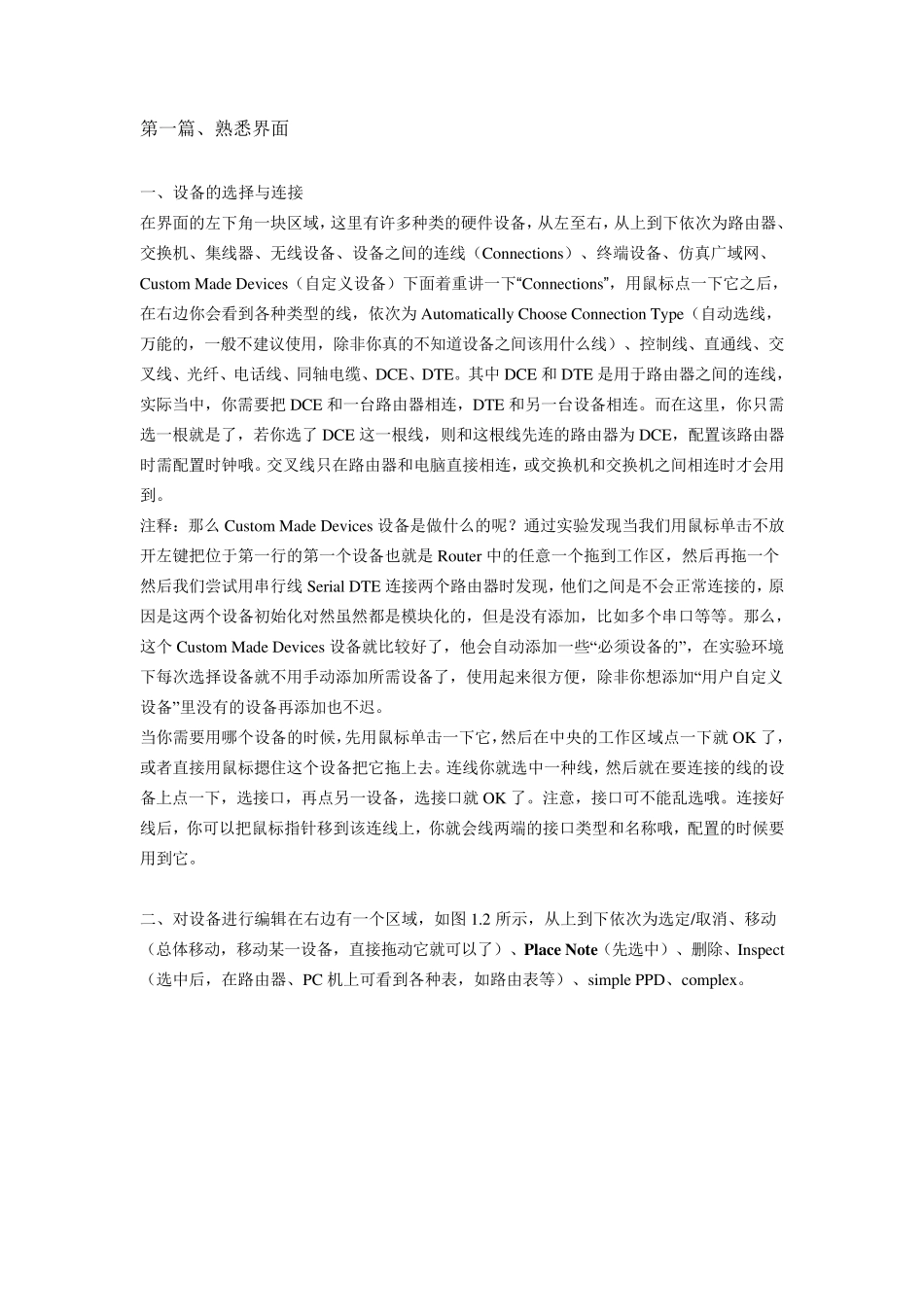

第一篇、熟悉界面 一、设备的选择与连接 在界面的左下角一块区域，这里有许多种类的硬件设备，从左至右，从上到下依次为路由器、交换机、集线器、无线设备、设备之间的连线（Connections）、终端设备、仿真广域网、Cu stom Made Dev ices（自定义设备）下面着重讲一下“Connections”，用鼠标点一下它之后，在右边你会看到各种类型的线，依次为 Au tomatically Choose Connection Ty pe（自动选线，万能的，一般不建议使用，除非你真的不知道设备之间该用什么线）、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE、DTE。其中 DCE 和 DTE 是用于路由器之间的连线，实际当中，你需要把 DCE 和一台路由器相连，DTE 和另一台设备相连。而在这里，你只需选一根就是了，若你选了 DCE 这一根线，则和这根线先连的路由器为 DCE，配置该路由器时需配置时钟哦。交叉线只在路由器和电脑直接相连，或交换机和交换机之间相连时才会用到。 注释：那么 Cu stom Made Dev ices 设备是做什么的呢？通过实验发现当我们用鼠标单击不放开左键把位于第一行的第一个设备也就是 Rou ter 中的任意一个拖到工作区，然后再拖一个然后我们尝试用串行线 Serial DTE 连接两个路由器时发现，他们之间是不会正常连接的，原因是这两个设备初始化对然虽然都是模块化的，但是没有添加，比如多个串口等等。那么，这个 Cu stom Made Dev ices 设备就比较好了，他会自动添加一些“必须设备的”，在实验环境下每次选择设备就不用手动添加所需设备了，使用起来很方便，除非你想添加“用户自定义设备”里没有的设备再添加也不迟。 当你需要用哪个设备的时候，先用鼠标单击一下它，然后在中央的工作区域点一下就 OK 了，或者直接用鼠标摁住这个设备把它拖上去。连线你就选中一种线，然后就在要连接的线的设备上点一下，选接口，再点另一设备，选接口就 OK 了。注意，接口可不能乱选哦。连接好线后，你可以把鼠标指针移到该连线上，你就会线两端的接口类型和名称哦，配置的时候要用到它。 二、对设备进行编辑在右边有一个区域，如图 1.2 所示，从上到下依次为选定/取消、移动（总体移动，移动某一设备，直接拖动它就可以了）、Place Note（先选中）、删除、Inspect（选中后，在路由器、PC 机上可看到各种表，如路由表等）、simple PPD、complex 。 三、Realtime mode(实时模式)和 Simu lation mode（模拟模式） 注意到软件...
