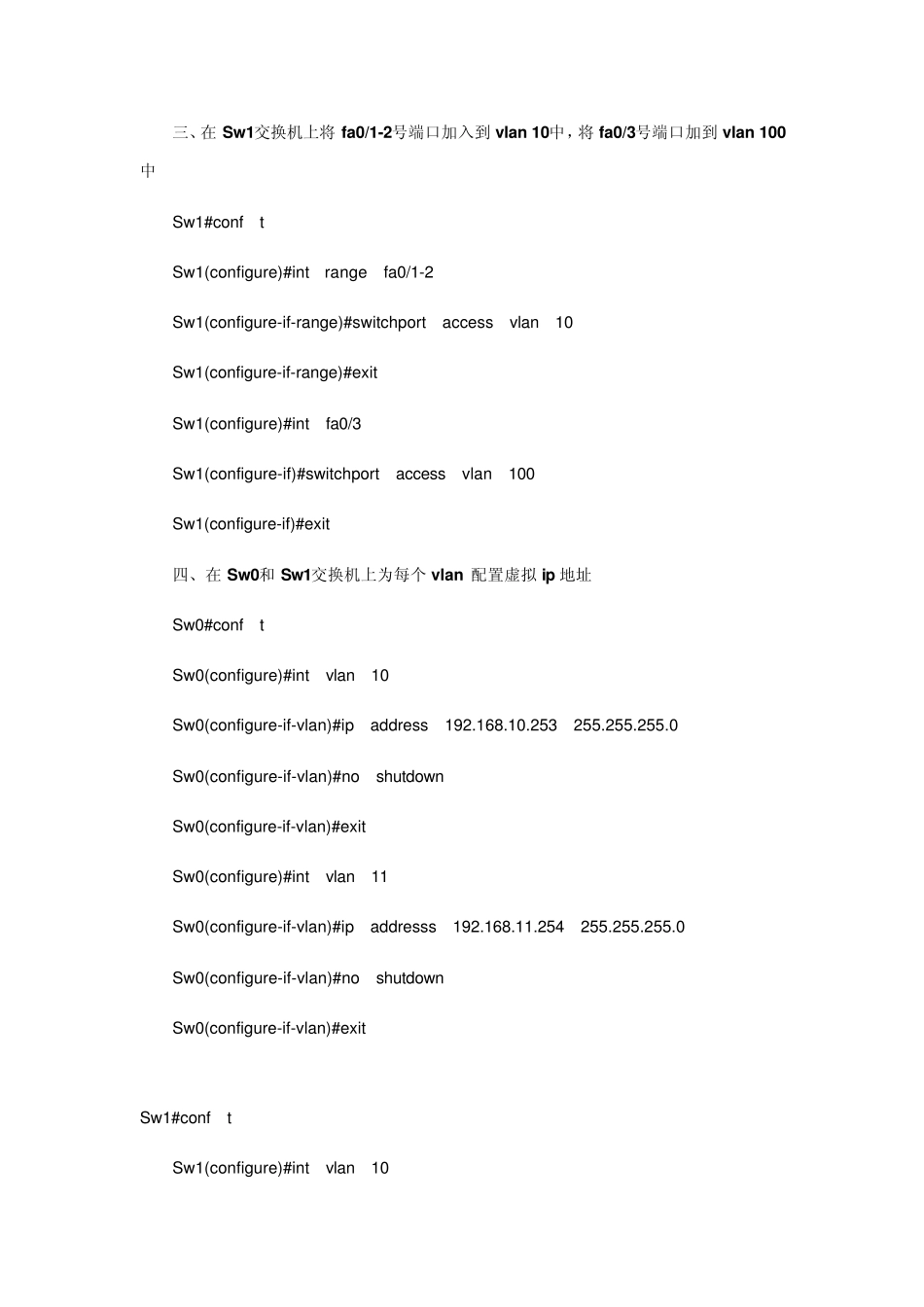

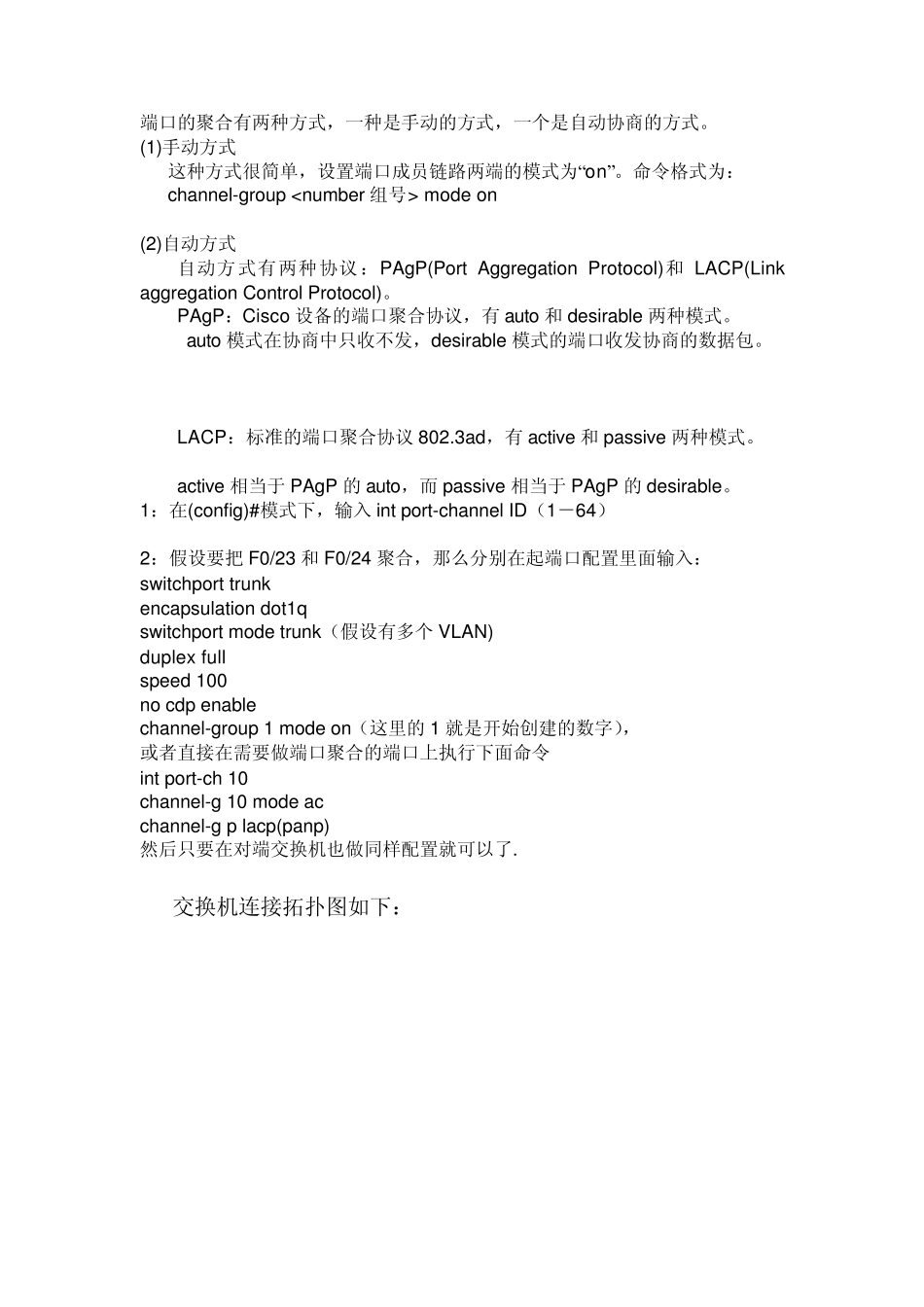

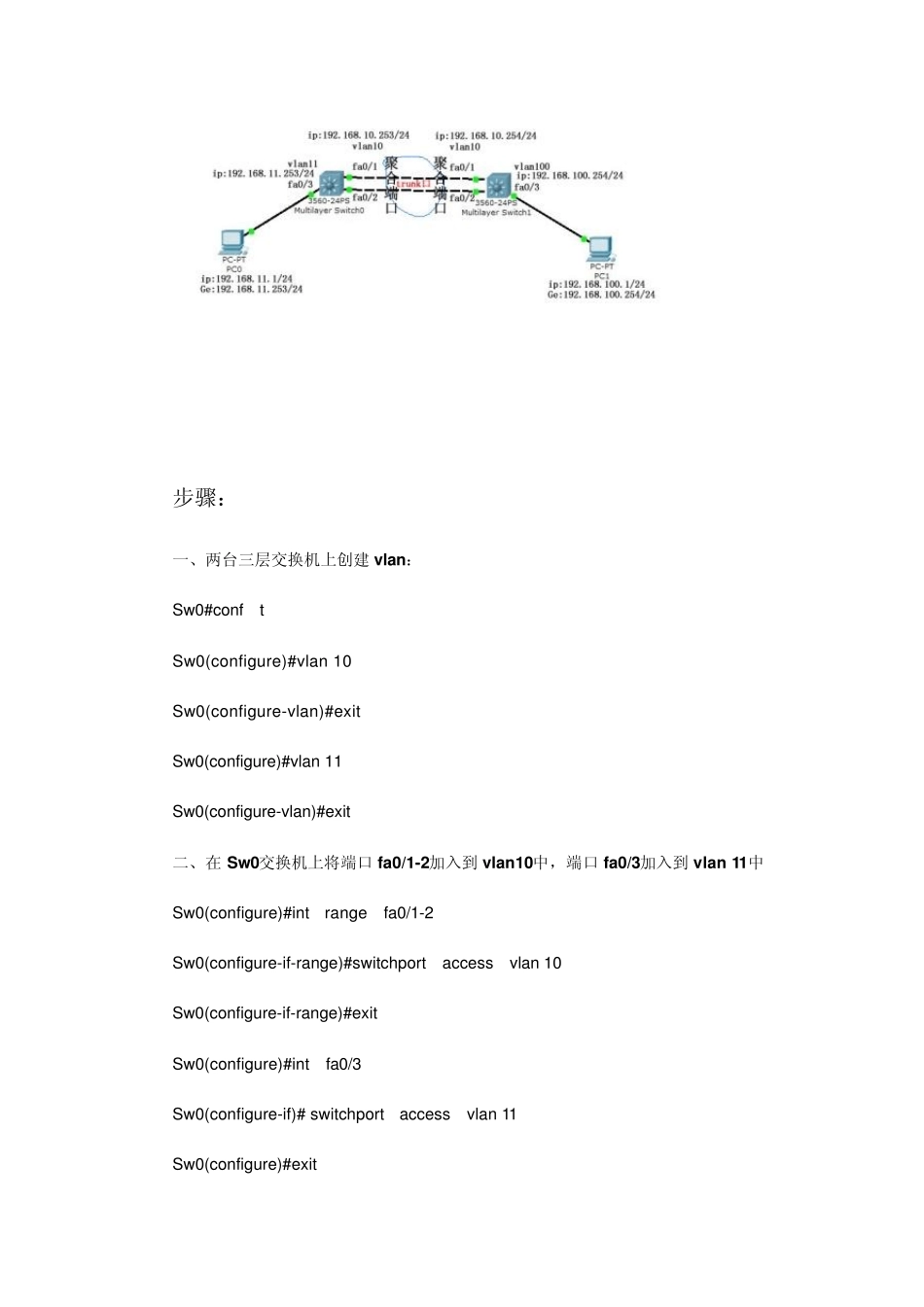

端口的聚合有两种方式，一种是手动的方式，一个是自动协商的方式。 (1)手动方式 这种方式很简单，设置端口成员链路两端的模式为“on”。命令格式为： channel-group mode on (2)自动方式 自动方式有两种协议：PAgP(Port Aggregation Protocol)和 LACP(Link aggregation Control Protocol)。 PAgP：Cisco 设备的端口聚合协议，有auto 和 desirable 两种模式。 auto 模式在协商中只收不发，desirable 模式的端口收发协商的数据包。 LACP：标准的端口聚合协议 802.3ad，有active 和 passive 两种模式。 active 相当于 PAgP 的auto，而 passive 相当于 PAgP 的desirable。 1：在(config)#模式下，输入 int port-channel ID（1－64） 2：假设要把 F0/23 和 F0/24 聚合，那么分别在起端口配置里面输入： switchport trunk encapsulation dot1q switchport mode trunk（假设有多个VLAN) duplex full speed 100 no cdp enable channel-group 1 mode on（这里的1 就是开始创建的数字）， 或者直接在需要做端口聚合的端口上执行下面命令 int port-ch 10 channel-g 10 mode ac channel-g p lacp(panp) 然后只要在对端交换机也做同样配置就可以了. 交换机连接拓扑图如下： 步骤： 一、两台三层交换机上创建 vlan： Sw0#conf t Sw0(configure)#vlan 10 Sw0(configure-vlan)#exit Sw0(configure)#vlan 11 Sw0(configure-vlan)#exit 二、在 Sw 0交换机上将端口 fa0/1-2加入到 vlan10中，端口 fa0/3加入到 vlan 11中 Sw0(configure)#int range fa0/1-2 Sw0(configure-if-range)#switchport access vlan 10 Sw0(configure-if-range)#exit Sw0(configure)#int fa0/3 Sw0(configure-if)# switchport access vlan 11 Sw0(configure)#exit 三、在 Sw 1交换机上将 fa0/1-2号端口加入到 vlan 10中，将 fa0/3号端口加到 vlan 100中 Sw1#conf t Sw1(configure)#int range fa0/1-2 Sw1(configure-if-range)#switchport access vlan 10 Sw1(configure-if-range)#exit Sw1(configure)#int fa0/3 Sw1(configure-if)#switchport access vlan 100 Sw1(configure-if)#exit 四、在 Sw 0和 Sw 1交换机上为每个 vlan 配置虚拟 ip 地址 Sw0#conf t Sw0(configure)#int vlan 10 Sw0(configure-if-vlan)#ip a...
