CJ700型超声波物位仪

CJ700型超声波物位仪_第1页
1/9
CJ700型超声波物位仪_第2页
2/9
CJ700型超声波物位仪_第3页
3/9

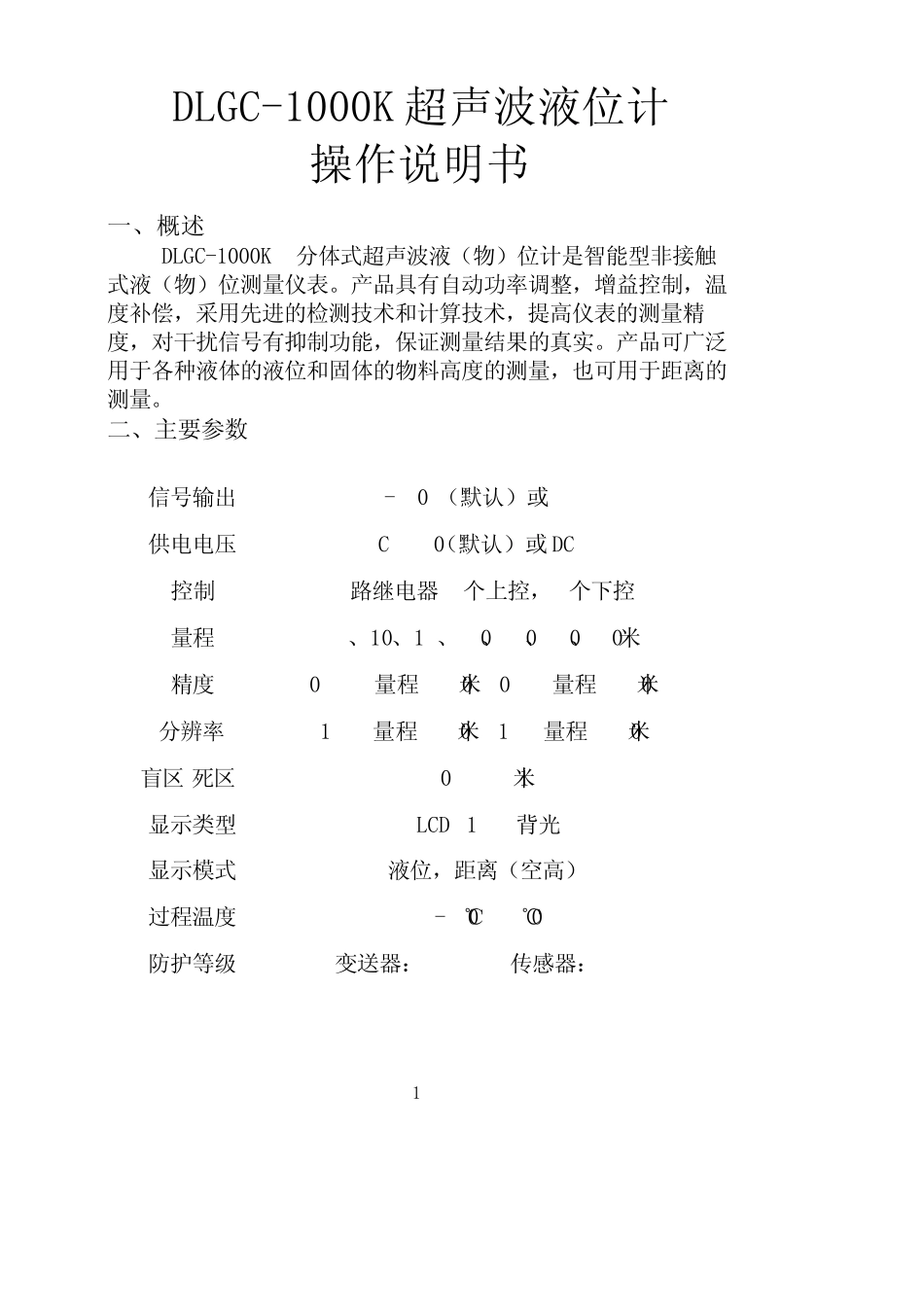

超声波液位计说明书DLGC-1000K大连国创电子有限公司TEL:0411-66776771667767721DLGC-1000K 超声波液位计操作说明书一、概述DLGC-1000K分体式超声波液(物)位计是智能型非接触式液(物)位测量仪表。产品具有自动功率调整,增益控制,温度补偿,采用先进的检测技术和计算技术,提高仪表的测量精度,对干扰信号有抑制功能,保证测量结果的真实。产品可广泛用于各种液体的液位和固体的物料高度的测量,也可用于距离的测量。二、主要参数信号输出4-20MA(默认)或RS485供电电压AC220V(默认)或DC24V控制4路继电器(2个上控,2个下控)量程5、10、15、20、30、40、50米精度0.25%(量程<20米),0.5%(量程>20米)分辨率1mm(量程<20米),1cm(量程>20米)盲区(死区)0.3~1.5米显示类型LCD 16x2,背光显示模式液位,距离(空高)过程温度-20℃~80℃防护等级变送器:IP65传感器:IP672三、操作说明<一>LCD 显示信息1.主显示界面:给仪表通电后,经过仪表启动过程,仪表正常工作后就进入主显示界面,主显示界面有以下4 种显示方式距离(空高)模式液位模式第一行 Dist表示距离(空高),Level表示液位。显示探头下表面到液面(或其他反射面)的距离,一般称为空高,当液位增加时,空高值(Dist)会相应减少。第二行中的 1、2、3和 4 分别表示上上控继电器(HH)和上控继电器(H),下控继电器 (L),下下控继电器(LL),on和off分别表示继电器的吸合状态和释放状态。若第二行中是 4个数据则表示回波信号的强度,一般最后一位数据会达到200 以上。注:主显示界面与中设的值有关。2.密码界面:用于输入密码。3.用户参数界面:用户参数界面有空距和满度、盲区、数据变化率和485设置和滤波次数 n、主显示方式、上上控继电器、上控继电器、下控继电器和下下控继电器 8个界面,如下所示:(1)空距和满度,MAX_DIST表示空距,FULL表示满度,下面数据表示具体的值。空距即 从探头下表面到 4mA 设定点的距离(一般设成罐的底部)。满度即从罐底(4mA 设定点)到 20mA 设定点的距离(一般设成罐的最高液位值)。3(2)盲区(死区),盲区即探头下表面到测量液(物)面最小距离,在这一区间内仪表无法正常工作,一般取值30CM(3)RATE测量数据的变化率控制,该值显示每次测量后最大允许的测量值变化量,一般测液位时设定为10~30mm。设定为00mm时仪表转换至料位模式。COM:RS485地址设置。n参数为滤波次数,该参数只有当 RATE参数设成 0000mmmm,即仪表在料位模...
