超声波检测在地下连续墙施工中的应用

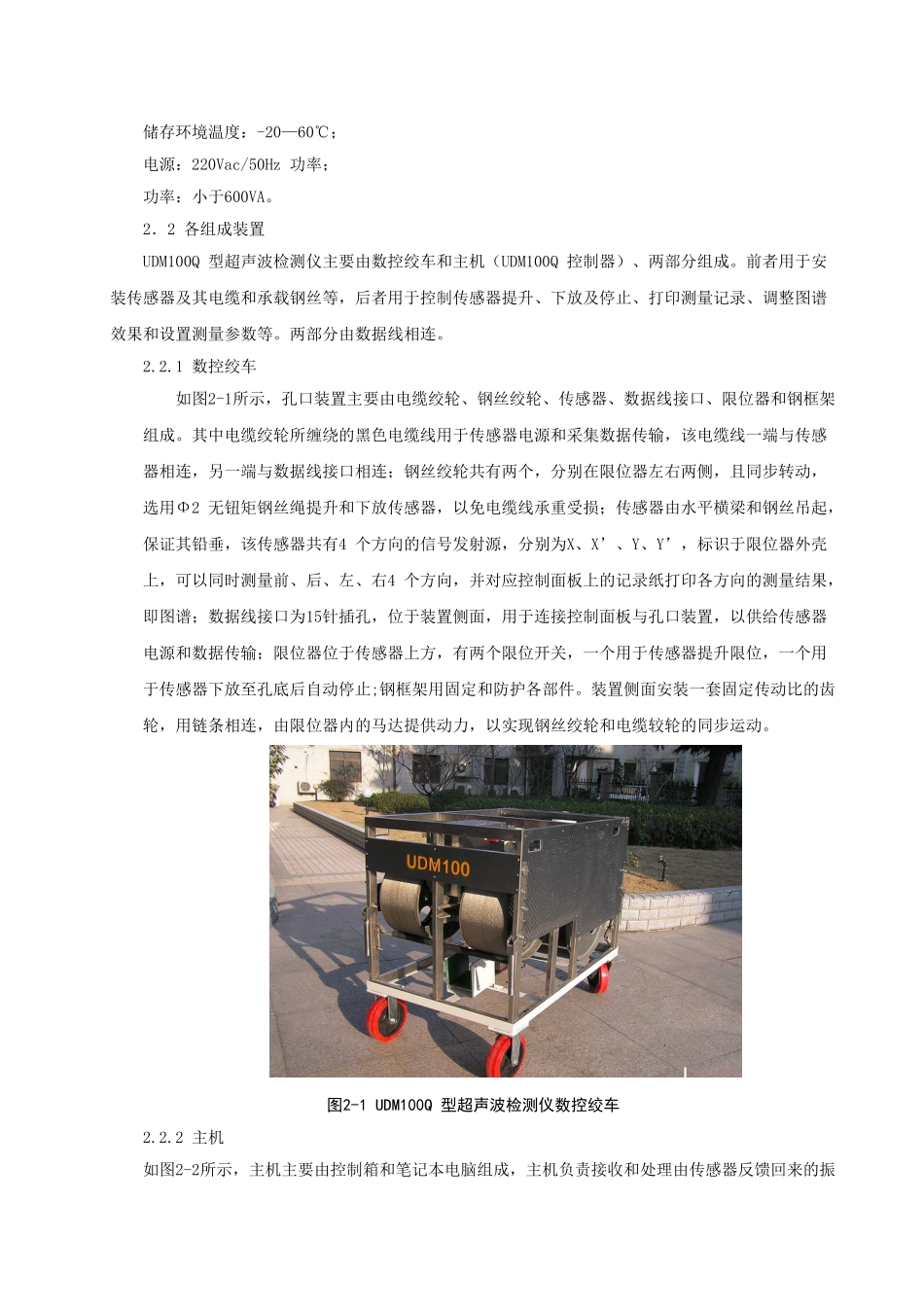

超声波检测在地下连续墙施工中的应用摘要：近年来，地铁、房建、矿山、水利水电等大型工程建设迅速，地下连续墙因其施工震动小，噪音低，墙体刚度大，防渗效果好，对周边环境影响小而在这些工程的深基础施工中被广泛应用，地下连续墙的施工技术和工艺水平在不断地提高。同时，由于施工控制的不当，地下连续墙成槽垂直度偏差较大、接缝夹泥、渗水也是较普遍的现象，如何加强成槽过程控制和检测，及时处理槽段垂直度偏差和夹泥，成为急需解决的问题。正是在这种背景下，超声波检测技术被引入到地下连续墙成槽施工检测中来，它能够较准确地反映槽段的形状、垂直度，有效地防止偏挖，有针对性的进行接头隐患的处理，确保了地下连续墙的顺直和防渗性能，其成功应用得到业内的普遍认可。关键词：地下连续墙 超声波检测 1. 工程背景本工程为南京地铁 X 号线 XXX 站，包含 XXX 站主体及附属土建工程。车站总建筑面积为 12025.9㎡，共设 2 座风亭和 3 座出入口。车站外包总长 200.0m，标准段总宽 19.6m，车站主体基坑埋深17.28m 至 19.52m，均采纳明挖顺做法施工。新浦路站主体围护结构采纳地下连续墙。地下连续墙厚度均为 800mm，标准段深度 31.54m，两端盾构井地下连续墙深度 31.97m。连续墙接缝采纳 H 型钢接头，共分为 80 幅槽段施工，总施工长度460m，其中包括 5m 幅、5.5m 幅、6m 幅及 L、Z 异型幅等槽段。本工程选用 BAUER GB34 型液压成槽机成槽，成槽贯穿杂填土、素填土、淤泥质粉质粘土、粉砂~粉土、粉细砂等土层。本工程采纳UDM100Q型号超声波检测仪对地下连续墙的施工进行检测、指导，确保其施工质量。2. UDM100Q 超声波检测仪介绍2.1 主要技术指标测量精度：0.2%FS；测量范围：0.5m - 4.0m；（实际测量距离与泥浆密度、孔壁软硬等因素有关）最大测量深度：100m（100Q）,150m (150Q)；检测方向：X—X’,Y—Y’四个方向；最大深度分辨率：5mm；绞车起降速度：0-20m/min；显示器：笔记本电脑；记录方式：彩色图像、数据文件；输出方式：普通（彩色）激光打印机、移动存储体：U盘或其它；工作温度：0—50℃；储存环境温度：-20—60℃；电源：220Vac/50Hz 功率；功率：小于600VA。2．2 各组成装置UDM100Q 型超声波检测仪主要由数控绞车和主机（UDM100Q 控制器）、两部分组成。前者用于安装传感器及其电缆和承载钢丝等，后者用于控制传感器提升、下放及停止、打印测量记录、调整图谱效果和设置测量参数...
