FMU30超声波液位计仪表调试与测量设置

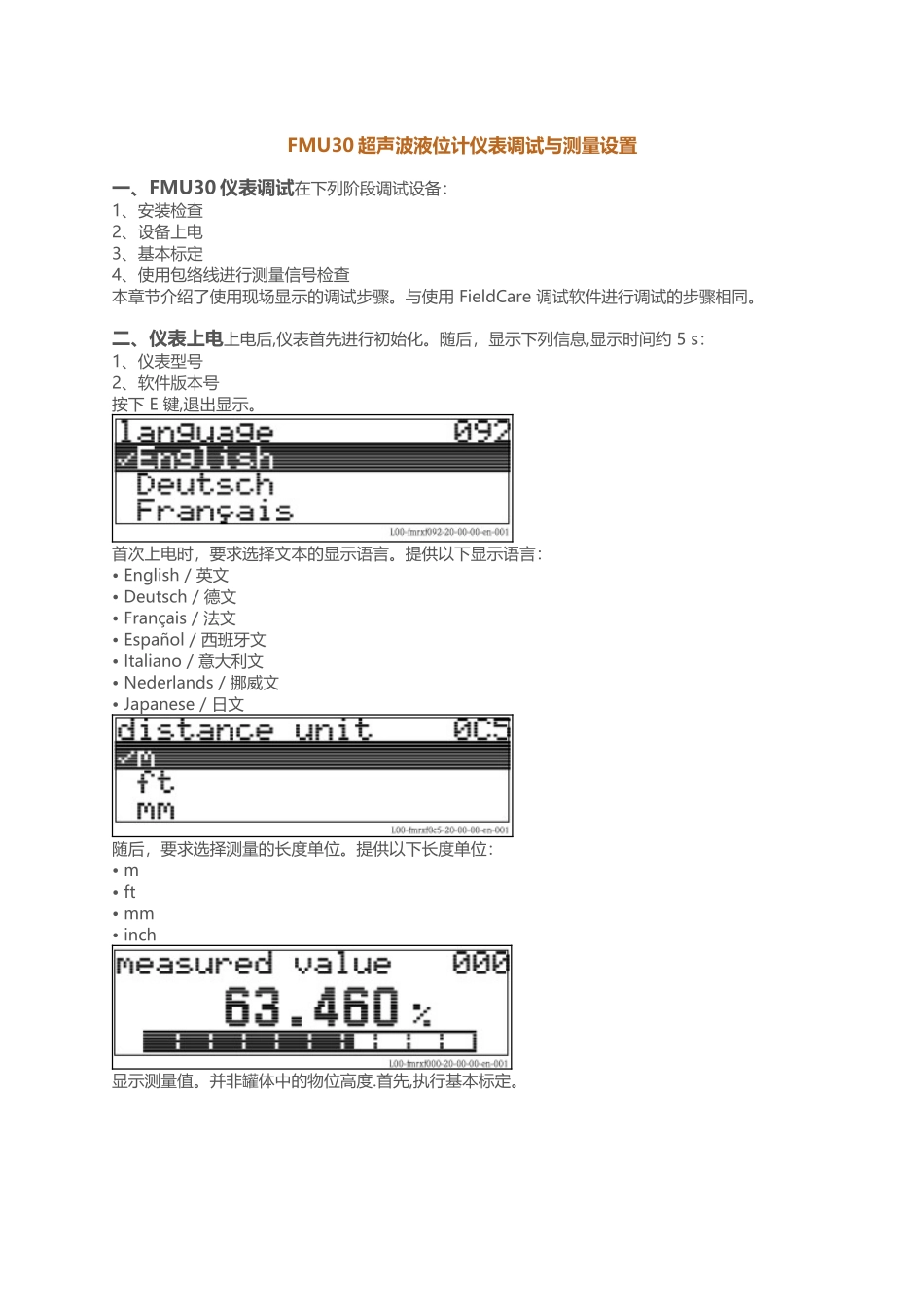

FMU30 超声波液位计仪表调试与测量设置一、FMU30 仪表调试在下列阶段调试设备：1、安装检查2、设备上电3、基本标定4、使用包络线进行测量信号检查本章节介绍了使用现场显示的调试步骤。与使用 FieldCare 调试软件进行调试的步骤相同。二、仪表上电上电后,仪表首先进行初始化。随后，显示下列信息,显示时间约 5 s：1、仪表型号2、软件版本号按下 E 键,退出显示。首次上电时，要求选择文本的显示语言。提供以下显示语言：• English / 英文• Deutsch / 德文• Français / 法文• Español / 西班牙文• Italiano / 意大利文• Nederlands / 挪威文• Japanese / 日文随后，要求选择测量的长度单位。提供以下长度单位：• m• ft• mm• inch显示测量值。并非罐体中的物位高度.首先,执行基本标定。按下 E 键，切换至功能组选择。再次按下 E 键，开始基本标定。三、基本标定“Basic setup / 基本设置 " （00） 功能组中列举了标准测量任务和调试仪表所需的所有功能参数。完成一个功能参数输入后，自动进入下一个功能参数输入页面，直至完成整个标定.四、测量点设置“tank shape / 罐体形状 ” (002） 功能参数在此功能参数中选择以下选项之一:A dome ceiling / 拱顶罐B horizontal cyl 。 / 卧罐C bypass / 旁通管、 stilling well/ultrasonic guide pipe / 导波管 / 超声导波管D no ceiling / 敞口罐，例如：垃圾场、开放液位、渠、堰E sphere / 球罐F flat ceiling / 平顶罐“medium property / ” 介质属性（003 ） 功能参数在此功能参数中设置介质类型。选项如下:• “unknown / ” 未知（ 例如：膏状介质，诸如油脂、乳脂、凝胶等 )• “liquid / ”液体• “solid / ” 固体 ，颗粒大小 〈 4 mm ， （ 精细 ）• “solid / ” 固体 ，颗粒大小 〉 4 mm, ( 粗糙 ）“process conditions / ” 过程条件(004) 功能参数此功能参数具有以下选项：standard liquids / 标准液体calm surface / 平静液面turb. surface / 扰动液面不满足以下各类描述的所有应用。带浸没管或底部加料的储罐自由加料、安装短管或罐底有小型搅拌器导致液面波动的储罐 / 缓冲罐 过滤器和输出阻尼时间均设置为平均值。平均过滤器和输出阻尼时间均设置为高值。—> 稳定测量值-> 精准测量-〉 响应时间长特别过滤器用于稳定输入信...
