CK238报警主机技术手册

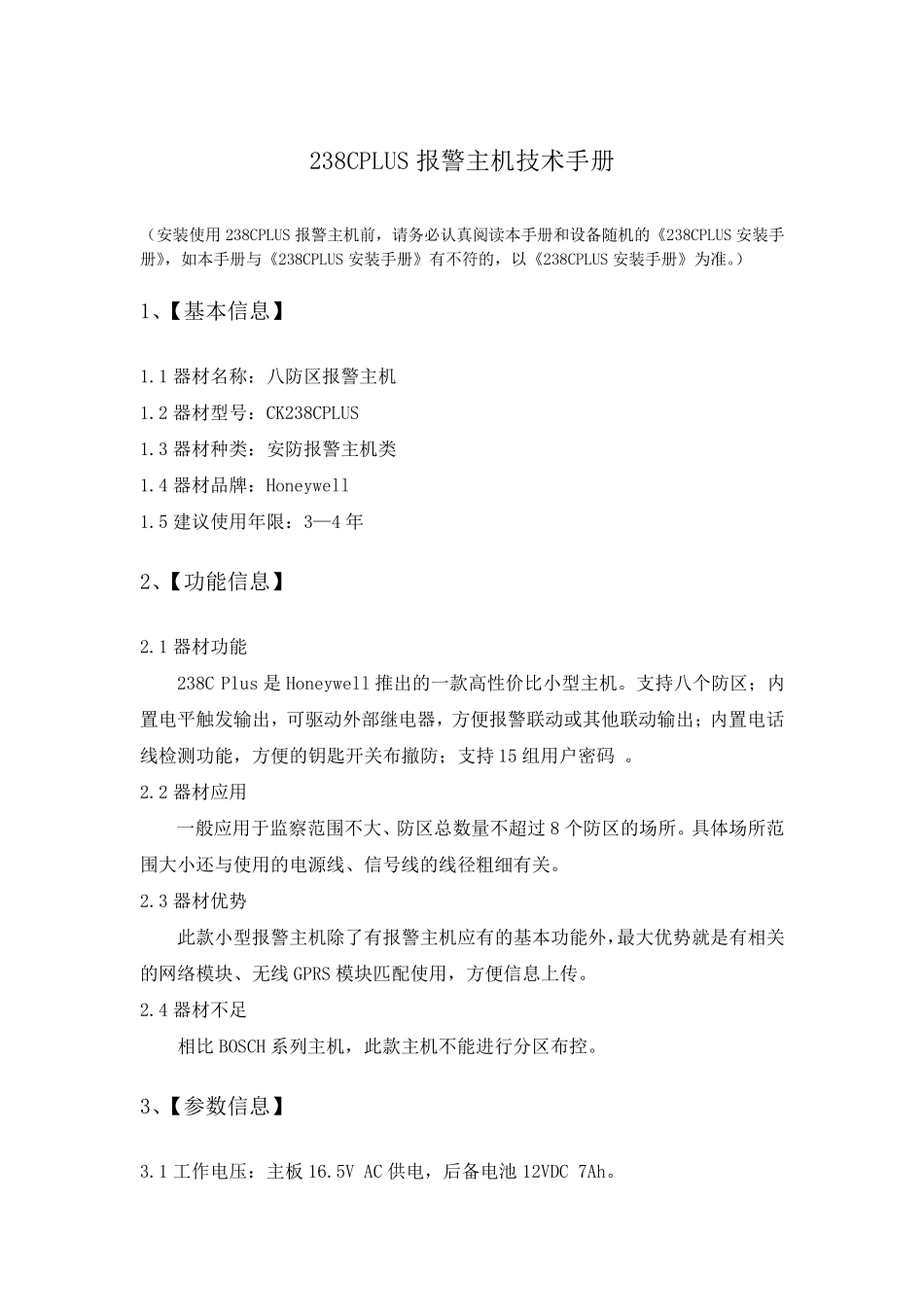

CK238报警主机技术手册_第1页
1/13

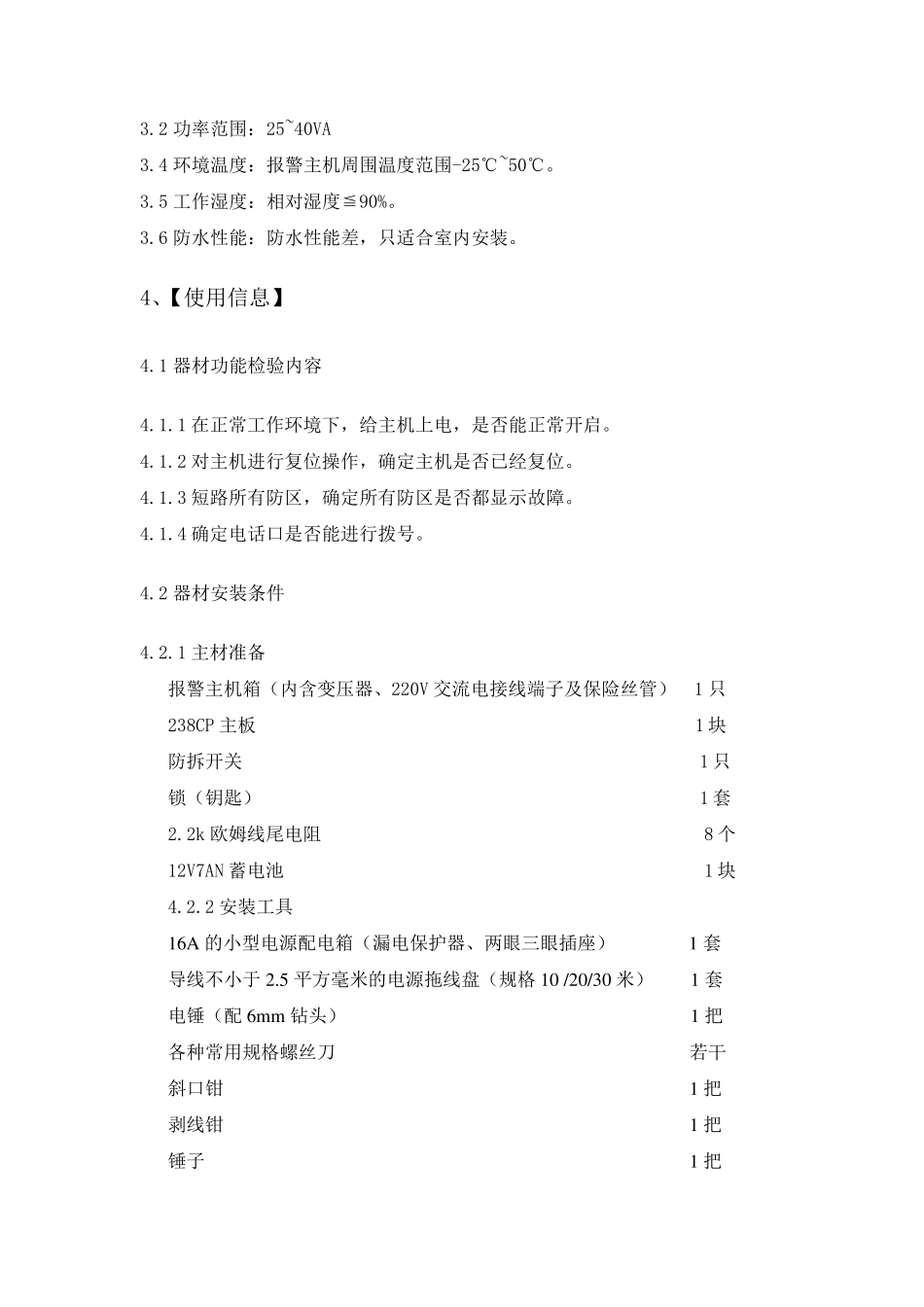

CK238报警主机技术手册_第2页
2/13

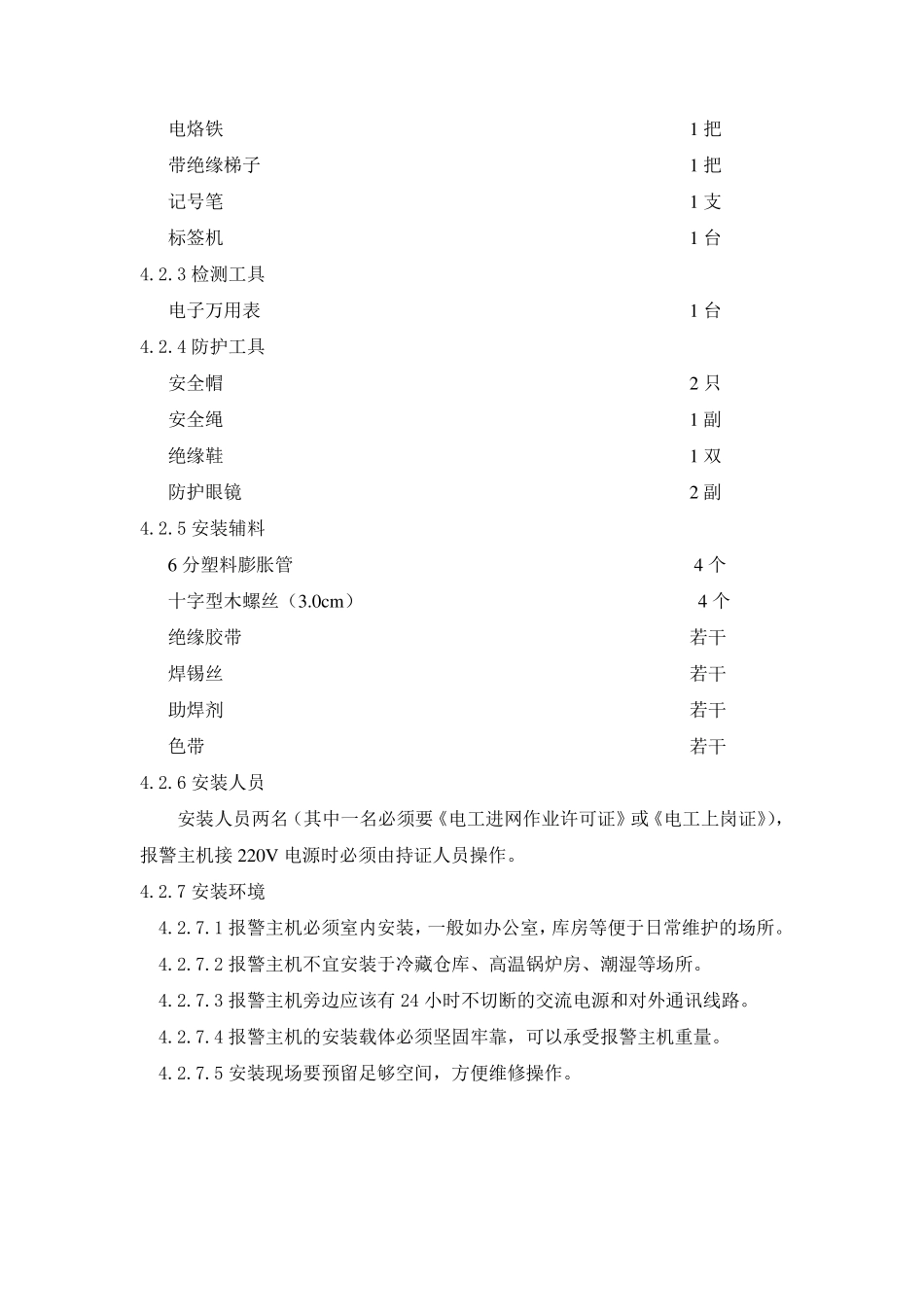

CK238报警主机技术手册_第3页
3/13
238CPLUS 报警主机技术手册 (安装使用238CPLUS 报警主机前,请务必认真阅读本手册和设备随机的《238CPLUS 安装手册》,如本手册与《238CPLUS 安装手册》有不符的,以《238CPLUS 安装手册》为准。) 1、【基本信息】 1.1 器材名称:八防区报警主机 1.2 器材型号:CK238CPLUS 1.3 器材种类:安防报警主机类 1.4 器材品牌:Honeywell 1.5 建议使用年限:3—4 年 2、【功能信息】 2.1 器材功能 238C Plus 是 Honeywell 推出的一款高性价比小型主机。支持八个防区;内置电平触发输出,可驱动外部继电器,方便报警联动或其他联动输出;内置电话线检测功能,方便的钥匙开关布撤防;支持 15 组用户密码 。 2.2 器材应用 一般应用于监察范围不大、防区总数量不超过 8 个防区的场所。具体场所范围大小还与使用的电源线、信号线的线径粗细有关。 2.3 器材优势 此款小型报警主机除了有报警主机应有的基本功能外,最大优势就是有相关的网络模块、无线 GPRS 模块匹配使用,方便信息上传。 2.4 器材不足 相比 BOSCH 系列主机,此款主机不能进行分区布控。 3、【参 数信息】 3.1 工 作 电压 :主板 16.5V AC 供 电,后 备电池 12VDC 7Ah。 3.2 功率范围:25~40VA 3.4 环境温度:报警主机周围温度范围-25℃~50℃。 3.5 工作湿度:相对湿度≦90%。 3.6 防水性能:防水性能差,只适合室内安装。 4、【使用信息】 4.1 器材功能检验内容 4.1.1 在正常工作环境下,给主机上电,是否能正常开启。 4.1.2 对主机进行复位操作,确定主机是否已经复位。 4.1.3 短路所有防区,确定所有防区是否都显示故障。 4.1.4 确定电话口是否能进行拨号。 4.2 器材安装条件 4.2.1 主材准备 报警主机箱(内含变压器、220V 交流电接线端子及保险丝管) 1 只 238CP 主板 1 块 防拆开关 1 只 锁(钥匙) 1 套 2.2k 欧姆线尾电阻 8 个 12V7AN 蓄电池 1 块 4.2.2 安装工具 16A 的小型电源配电箱(漏电保护器、两眼三眼插座) 1 套 导线不小于 2.5 平方毫米的电源拖线盘(规格 10 /20/30 米) 1 套 电锤(配 6mm 钻头) 1 把 各种常用规格螺丝刀 若干 斜口钳 1 把 剥线钳 1 把 锤子 1 把 电烙铁 1 把 带绝缘梯子 1 把 记号笔 1 支 标签机 1 台 4.2.3 检测工具 电子万用表 1 台 4.2.4 防护工具 安全帽 2 只 安全绳 1 副 绝缘鞋...
