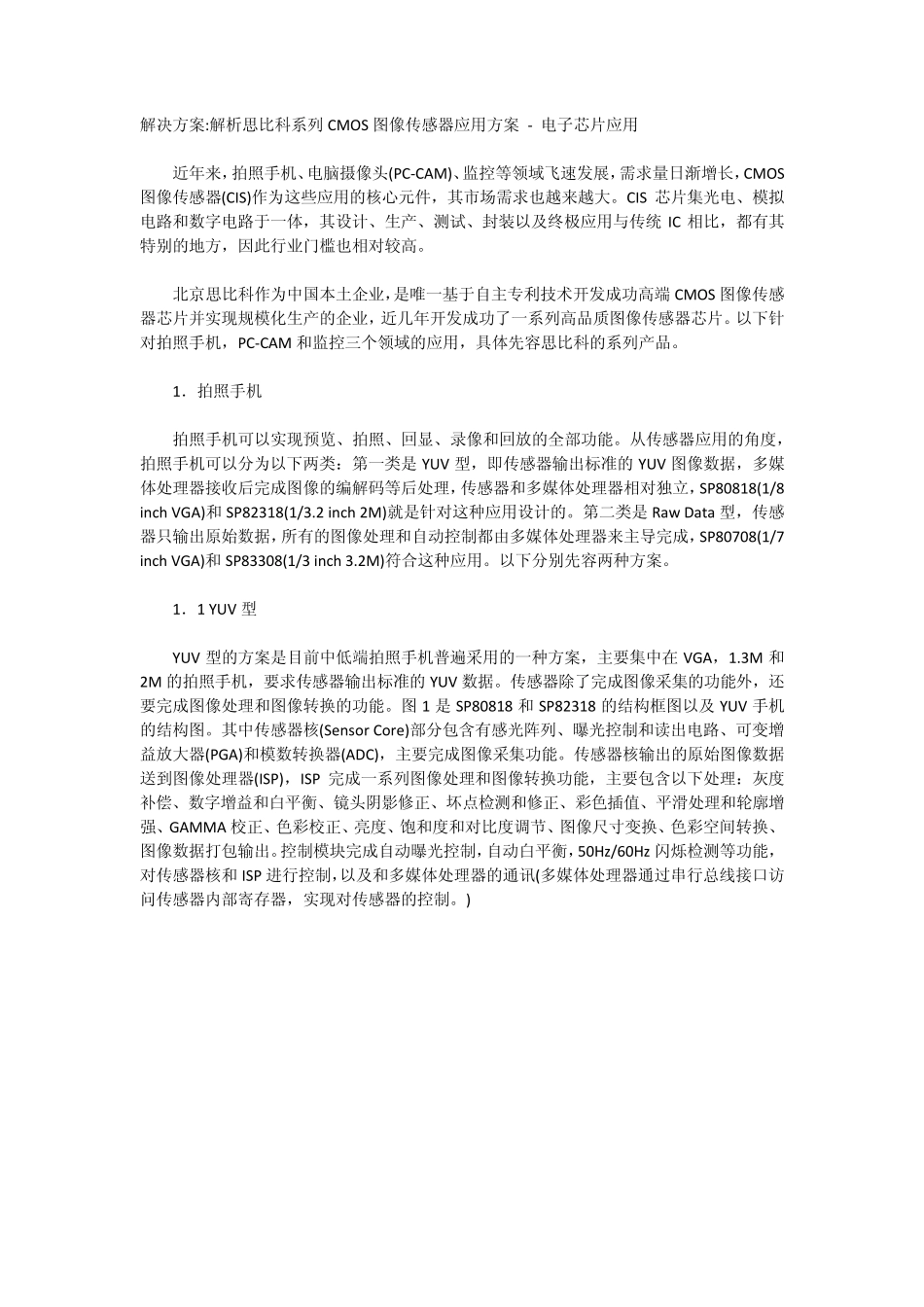

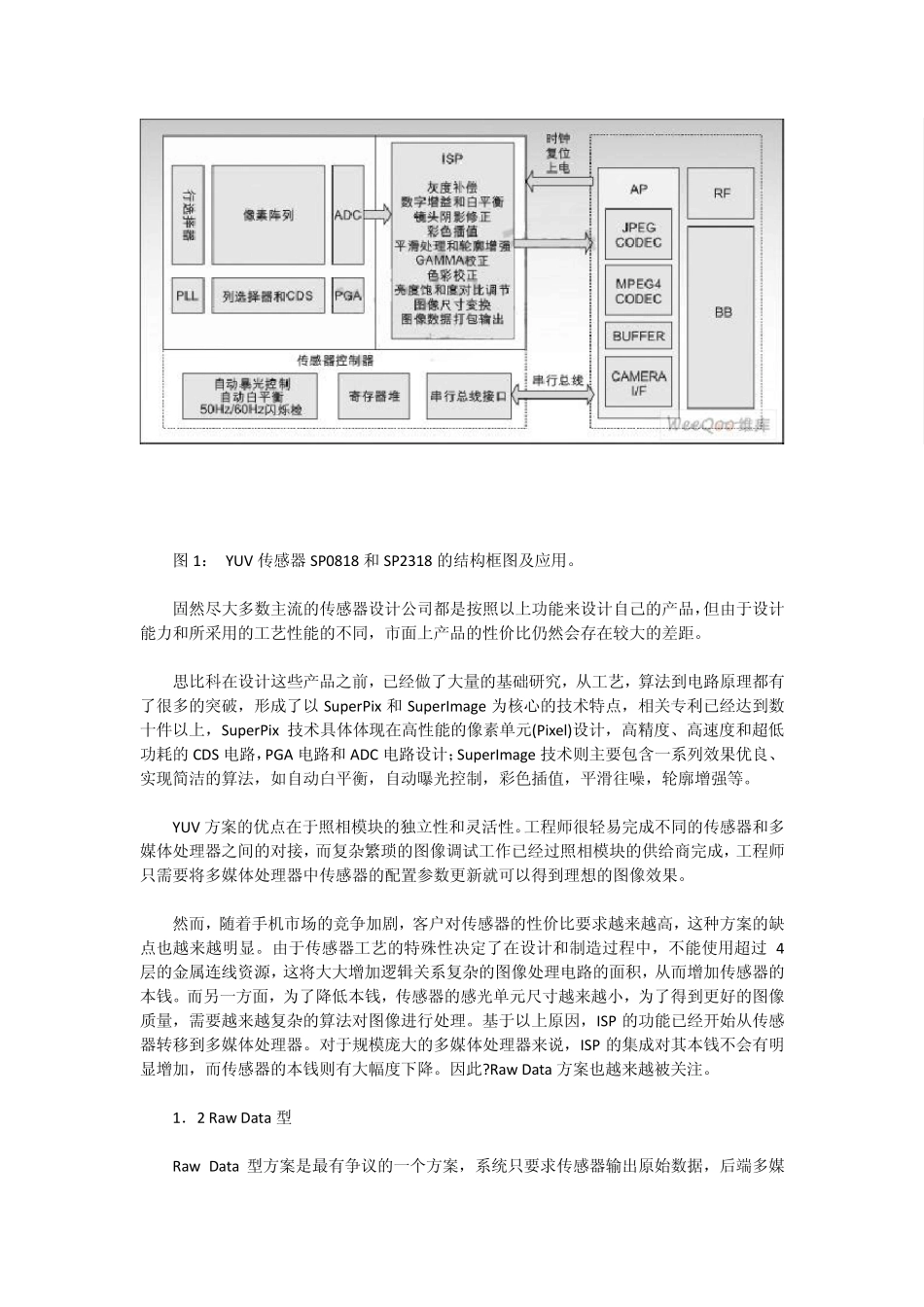

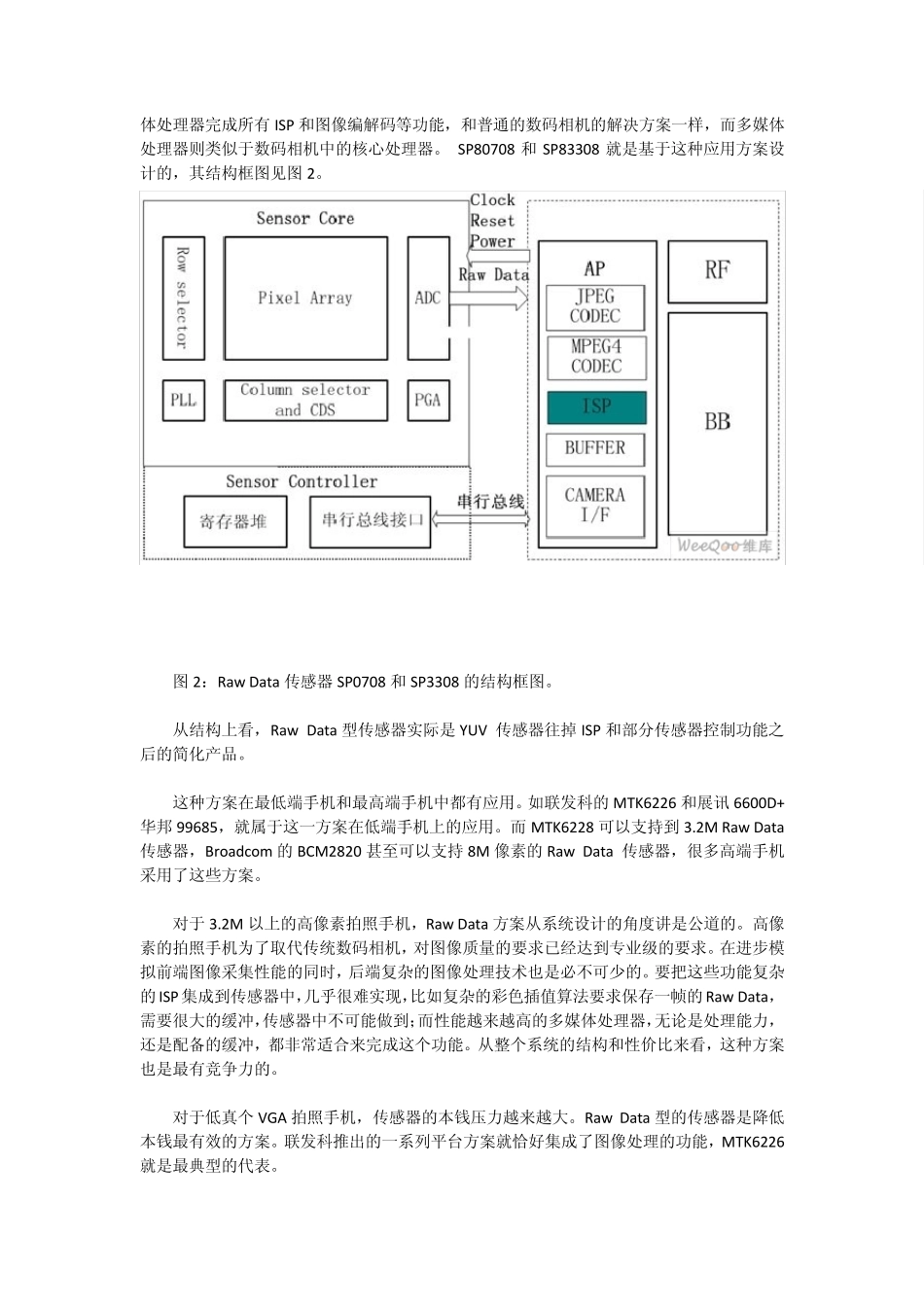

解决方案:解析思比科系列CMOS 图像传感器应用方案 - 电子芯片应用 近年来，拍照手机、电脑摄像头(PC-CAM)、监控等领域飞速发展，需求量日渐增长，CMOS图像传感器(CIS)作为这些应用的核心元件，其市场需求也越来越大。CIS 芯片集光电、模拟电路和数字电路于一体，其设计、生产、测试、封装以及终极应用与传统 IC 相比，都有其特别的地方，因此行业门槛也相对较高。 北京思比科作为中国本土企业，是唯一基于自主专利技术开发成功高端 CMOS 图像传感器芯片并实现规模化生产的企业，近几年开发成功了一系列高品质图像传感器芯片。以下针对拍照手机，PC-CAM 和监控三个领域的应用，具体先容思比科的系列产品。 1．拍照手机 拍照手机可以实现预览、拍照、回显、录像和回放的全部功能。从传感器应用的角度，拍照手机可以分为以下两类：第一类是 YUV 型，即传感器输出标准的 YUV 图像数据，多媒体处理器接收后完成图像的编解码等后处理，传感器和多媒体处理器相对独立，SP80818(1/8 inch VGA)和 SP82318(1/3.2 inch 2M)就是针对这种应用设计的。第二类是 Raw Data 型，传感器只输出原始数据，所有的图像处理和自动控制都由多媒体处理器来主导完成，SP80708(1/7 inch VGA)和 SP83308(1/3 inch 3.2M)符合这种应用。以下分别先容两种方案。 1．1 YUV 型 YUV 型的方案是目前中低端拍照手机普遍采用的一种方案，主要集中在 VGA，1.3M 和2M 的拍照手机，要求传感器输出标准的 YUV 数据。传感器除了完成图像采集的功能外，还要完成图像处理和图像转换的功能。图1 是 SP80818 和 SP82318 的结构框图以及 YUV 手机的结构图。其中传感器核(Sensor Core)部分包含有感光阵列、曝光控制和读出电路、可变增益放大器(PGA)和模数转换器(ADC)，主要完成图像采集功能。传感器核输出的原始图像数据送到图像处理器(ISP)，ISP 完成一系列图像处理和图像转换功能，主要包含以下处理：灰度补偿、数字增益和白平衡、镜头阴影修正、坏点检测和修正、彩色插值、平滑处理和轮廓增强、GAMMA 校正、色彩校正、亮度、饱和度和对比度调节、图像尺寸变换、色彩空间转换、图像数据打包输出。控制模块完成自动曝光控制，自动白平衡，50Hz/60Hz闪烁检测等功能，对传感器核和 ISP 进行控制，以及和多媒体处理器的通讯(多媒体处理器通过串行总线接口访问传感器内部寄存器，实现对传感器的控制。) 图1： YUV 传感器SP0818 和SP2318 的结...
