CP2431使用手册

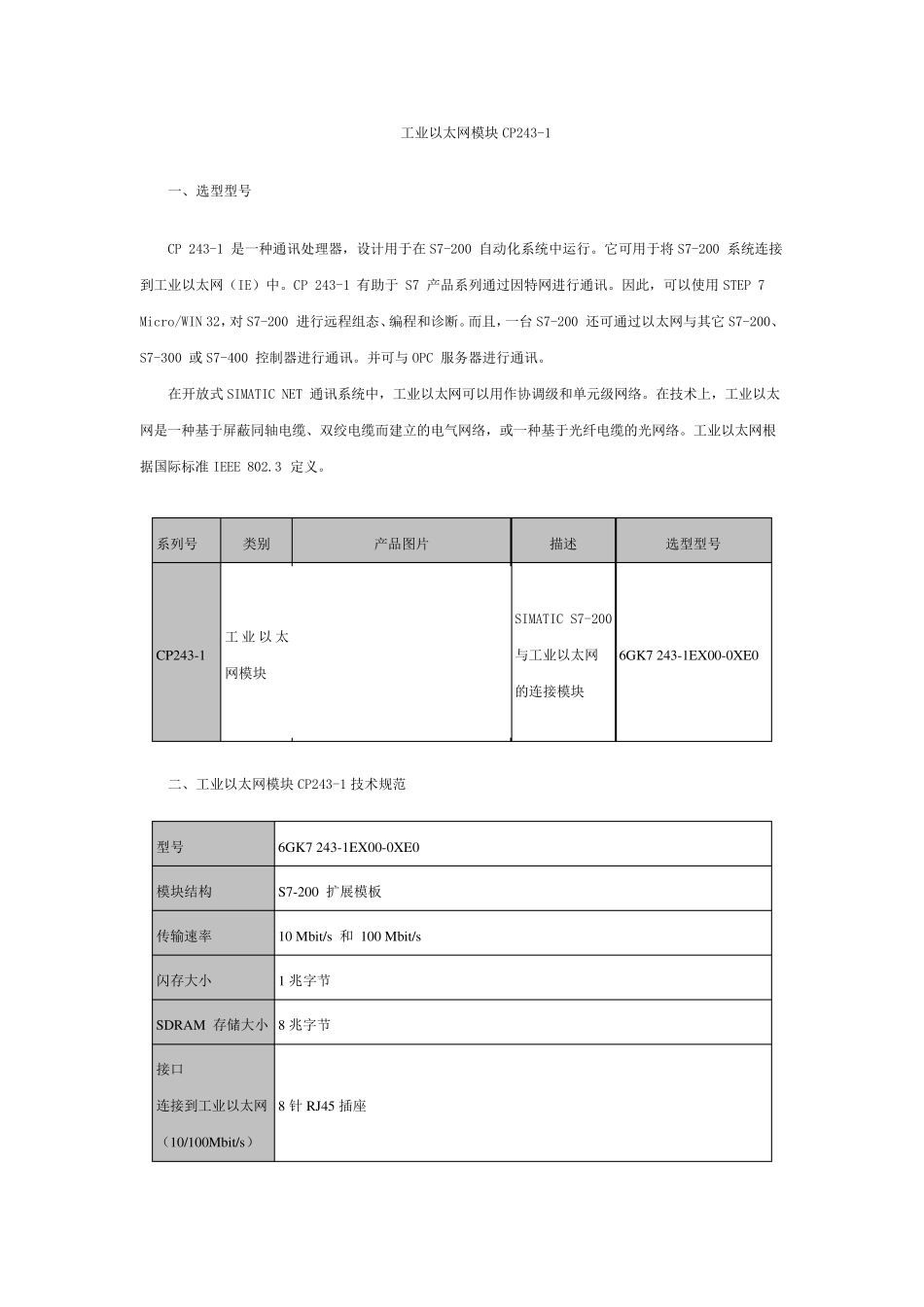

CP2431使用手册_第1页
1/7

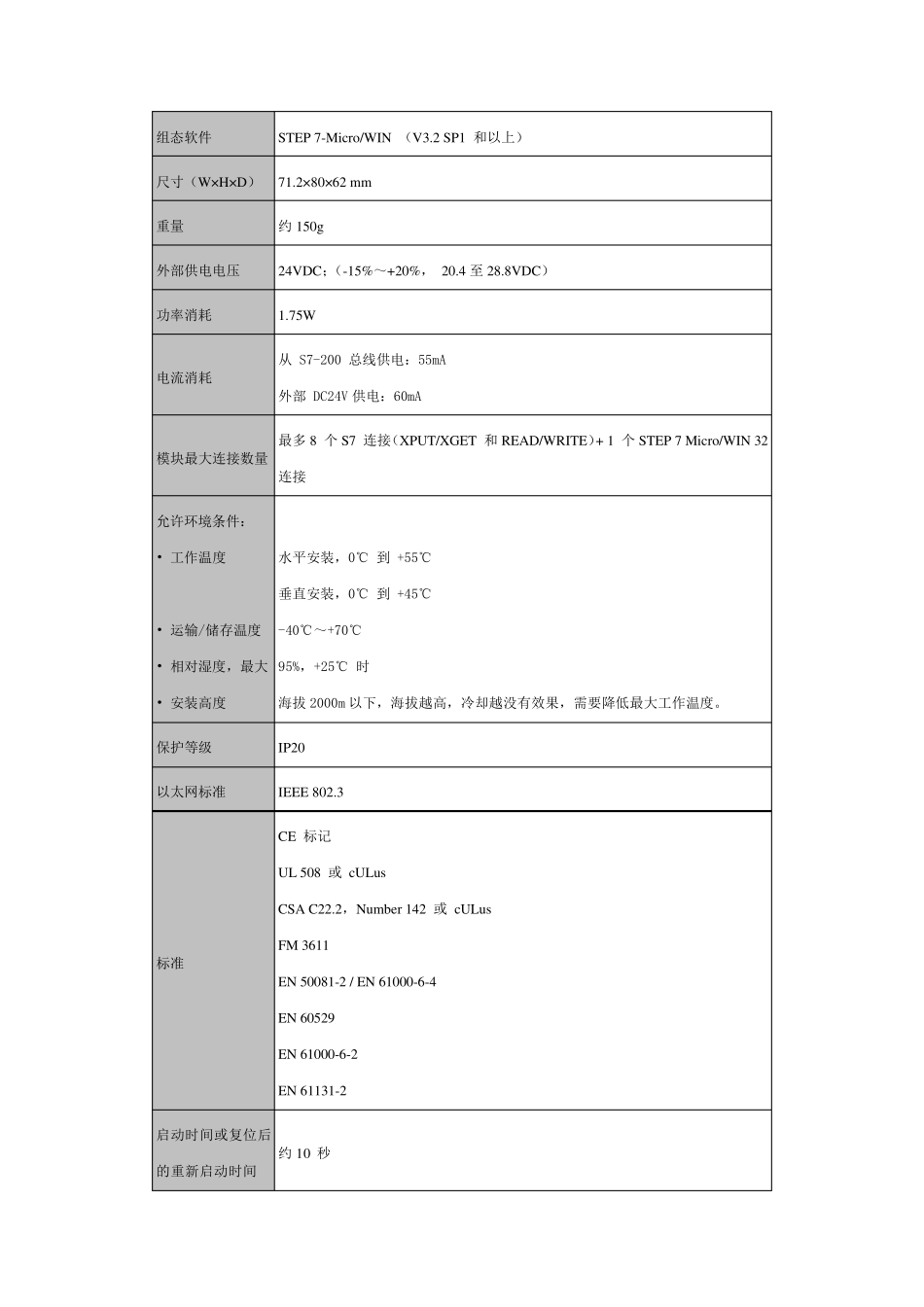

CP2431使用手册_第2页
2/7

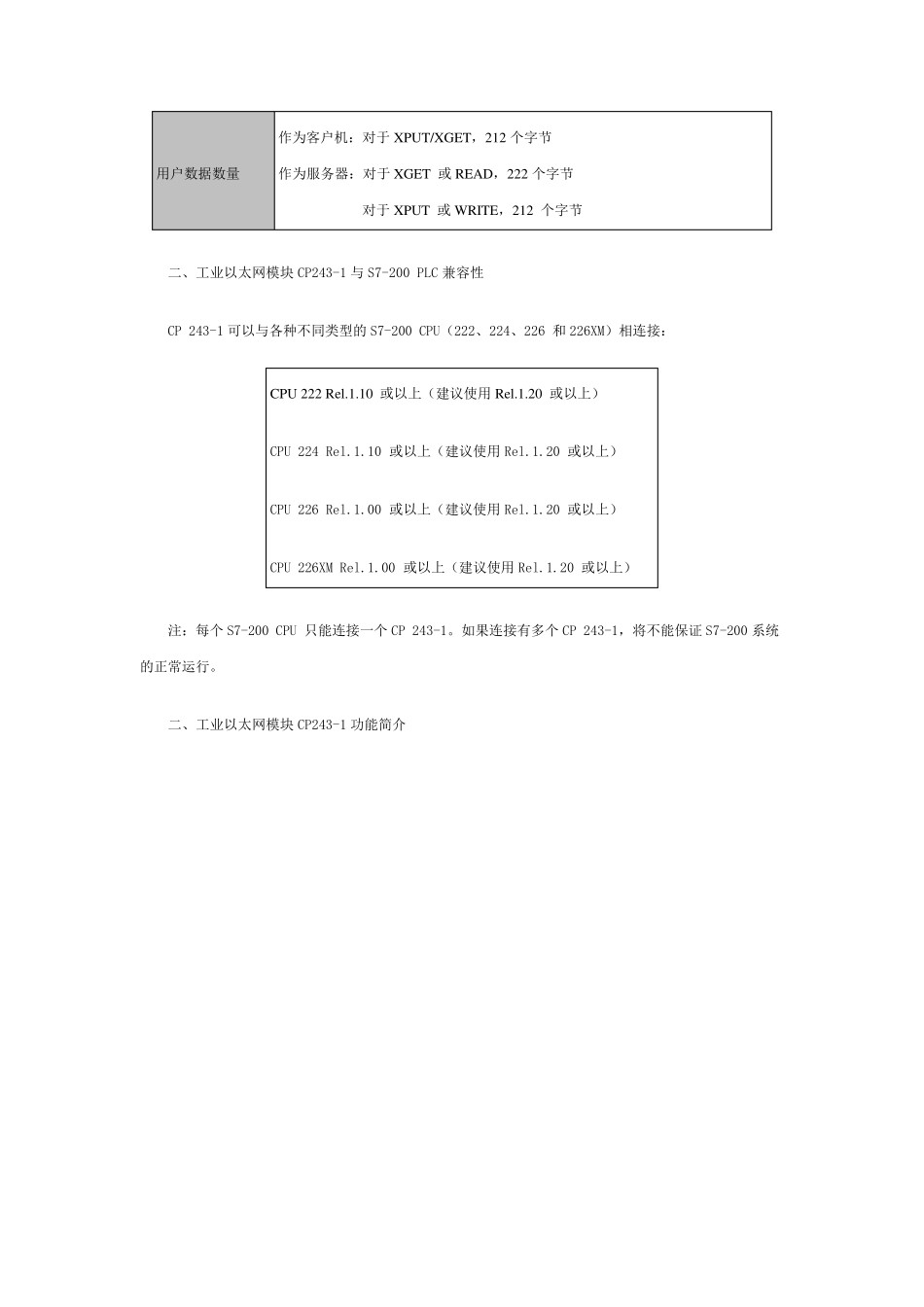

CP2431使用手册_第3页
3/7
工业以太网模块CP243-1 一、选型型号 CP 243-1 是一种通讯处理器,设计用于在 S7-200 自动化系统中运行。它可用于将 S7-200 系统连接到工业以太网(IE)中。CP 243-1 有助于 S7 产品系列通过因特网进行通讯。因此,可以使用 STEP 7 Micro/WIN 32,对 S7-200 进行远程组态、编程和诊断。而且,一台 S7-200 还可通过以太网与其它 S7-200、S7-300 或 S7-400 控制器进行通讯。并可与 OPC 服务器进行通讯。 在开放式 SIMATIC NET 通讯系统中,工业以太网可以用作协调级和单元级网络。在技术上,工业以太网是一种基于屏蔽同轴电缆、双绞电缆而建立的电气网络,或一种基于光纤电缆的光网络。工业以太网根据国际标准 IEEE 802.3 定义。 系列号 类别 产品图片 描述 选型型号 CP243-1 工业以太网模块 SIMATIC S7-200 与工业以太网的连接模块 6GK7 243-1EX00-0XE0 二、工业以太网模块CP243-1 技术规范 型号 6GK7 243-1EX00-0XE0 模块结构 S7-200 扩展模板 传输速率 10 Mbit/s 和 100 Mbit/s 闪存大小 1 兆字节 SDRAM 存储大小 8 兆字节 接口 连接到工业以太网 (10/100Mbit/s) 8 针 RJ45 插座 组态软件 STEP 7-Micro/WIN (V3.2 SP1 和以上) 尺寸(W×H×D) 71.2×80×62 mm 重量 约150g 外部供电电压 24VDC;(-15%~+20%, 20.4 至28.8VDC) 功率消耗 1.75W 电流消耗 从 S7-200 总线供电:55mA 外部 DC24V 供电:60mA 模块最大连接数量 最多8 个S7 连接(XPUT/XGET 和READ/WRITE)+ 1 个STEP 7 Micro/WIN 32 连接 允许环境条件: • 工作温度 • 运输/储存温度 • 相对湿度,最大 • 安装高度 水平安装,0℃ 到 +55℃ 垂直安装,0℃ 到 +45℃ -40℃~+70℃ 95%,+25℃ 时 海拔 2000m 以下,海拔越高,冷却越没有效果,需要降低最大工作温度。 保护等级 IP20 以太网标准 IEEE 802.3 标准 CE 标记 UL 508 或 cULus CSA C22.2,Number 142 或 cULus FM 3611 EN 50081-2 / EN 61000-6-4 EN 60529 EN 61000-6-2 EN 61131-2 启动时间或复位后的重新启动时间 约10 秒 用户数据数量 作为客户机:对于XPUT/XGET,212 个字节 作为服务器:对于XGET 或READ,222 个字节 对于XPUT 或WRITE,212 个字节 二、工业以太网模块 CP243-1 与 S7-200 PLC 兼容性 CP 243-1 可以与各种...
