CP2431快速入门：S7200与PC机之间通过以太网的OPC通讯

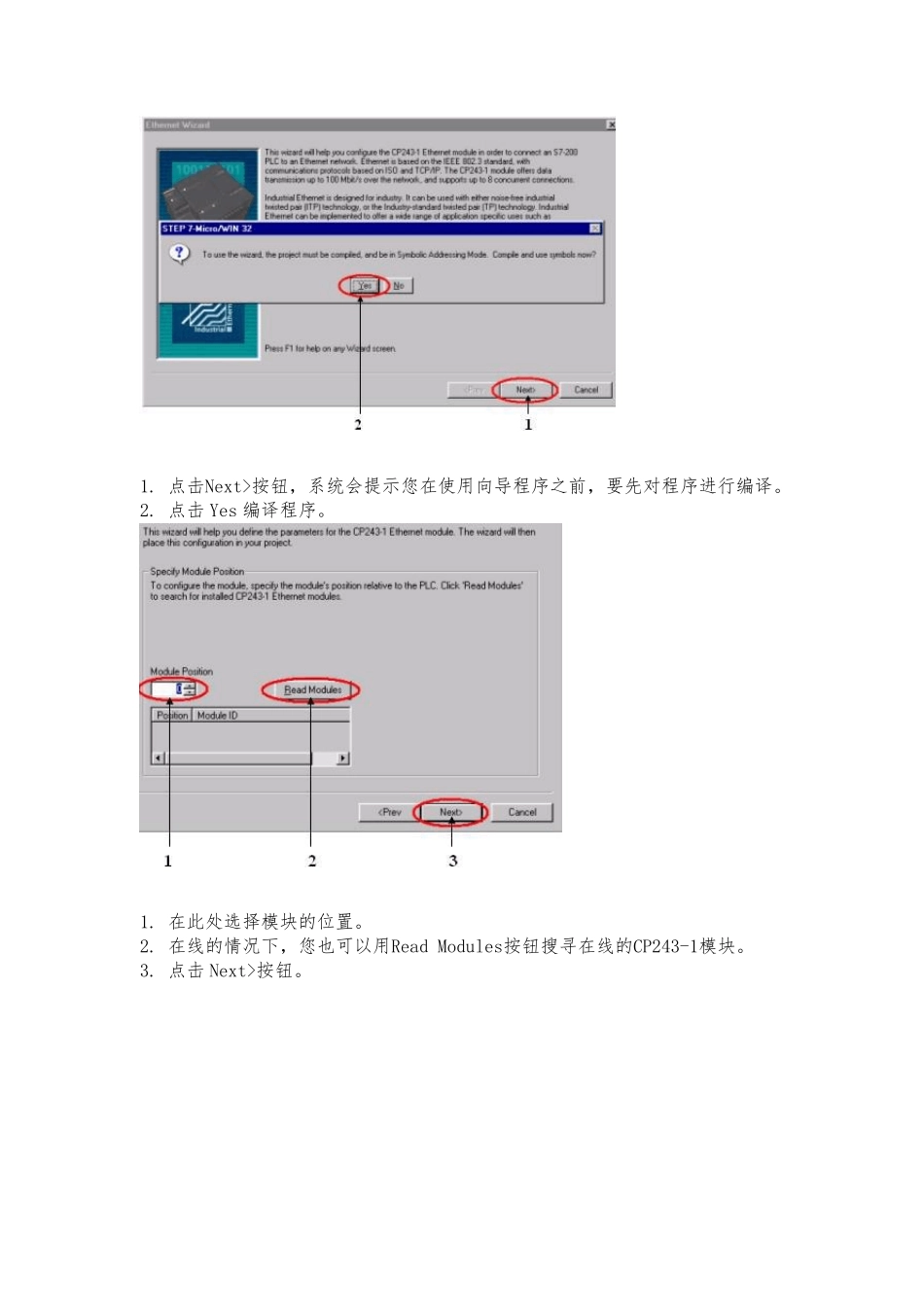

CP243-1 快速入门：S7-200 与PC 机之间通过以太网的OPC 通讯 必备条件 步骤1：将CP243-1配置为SERVER 步骤2：在SERVER上编写通讯程序 步骤3：设置PG/PC接口 步骤4：用STEP 7软件配置您的PC站 步骤5：用STEP 7软件配置一个Other station和这个站与OPC Server之间的连接 步骤6：用Configuration Console配置PC站 步骤7：用Station Configuration Editor配置PC站 步骤8：回到STEP 7软件中的NetPro配置画面 步骤9：启动OPC Scout 必备条件 • 带有STEP 7和STEP 7 Micro/WIN32（版本3.2 SP1以上）软件的编程设备。 • PC/PPI 电缆和PC适配器或者CP5611/5511/5411 和MPI电缆。 • 一个CPU22X，符合以下类型要求： • CPU 222 Rel. 1.10 或以上 • CPU 224 Rel. 1.10 或以上 • CPU 226 Rel. 1.00 或以上 • CPU 226XM Rel. 1.00 或以上 • 一个CP243-1， 订货号为6GK7 243-1EX00-0XE0 。 • 一个HUB 和网络电缆或者以太网直连电缆。 • 带有以太网卡的PC机上，安装了STEP 7 和SIMATIC NET软件。 步骤1：将CP243-1 配置为SERVER 使用STEP 7 Micro/WIN32中的向导程序。软件的版本应该为V3.2 SP1或以上。在命令菜单中选择Tools--> Ethernet Wizard。 1. 点击Next>按钮，系统会提示您在使用向导程序之前，要先对程序进行编译。 2. 点击Yes 编译程序。 1. 在此处选择模块的位置。 2. 在线的情况下，您也可以用Read Modules按钮搜寻在线的CP243-1模块。 3. 点击Next>按钮。 1. 在此处填写IP地址。 2. 在此处填写子网掩码。 3. 选择模块的通讯类型。 4. 点击 Next>按钮。 1. 在此处填写模块占用的输出地址，建议使用缺省值。 2. 配置模块的连接个数。 3. 点击 Next>按钮。 1. 配置该模块为SERVER。 2. 在此处填写CLIENT端的IP地址。 3. 在此处填写TSAP地址，请使用10.11 。 4. 点击 OK 按钮。 1. 选择CRC校验。 2. 使用缺省的时间间隔30秒。 3. 点击 Next>按钮。 1. 填写模块所占用的V存储区的起始地址。 2. 你也可以通过Suggest Address按钮来获得系统建议的V存储区的起始地址。 3. 点击 Next>按钮。 点击 Finish 按钮，完成对该模块的配置。 步骤 2：在 SERVER 上编写通讯程序 您可以使用向导程序为您提供的子程序，在SERVER上编写图中的通讯程序。然后，将整个项目下载到作SERVER的CPU上。 步骤 3：设置...
