CPIII测量作业指导书

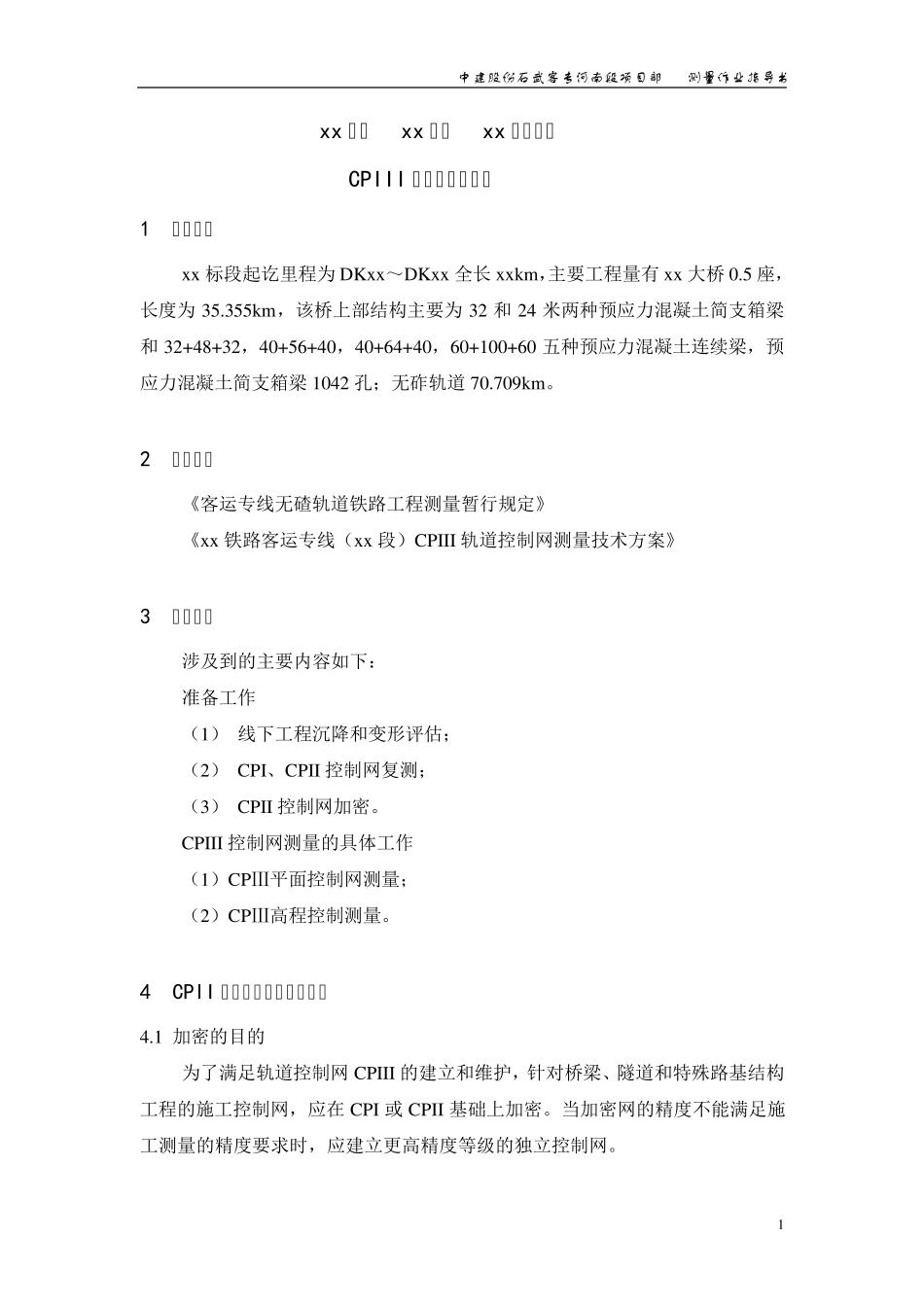

CPIII测量作业指导书_第1页
1/15

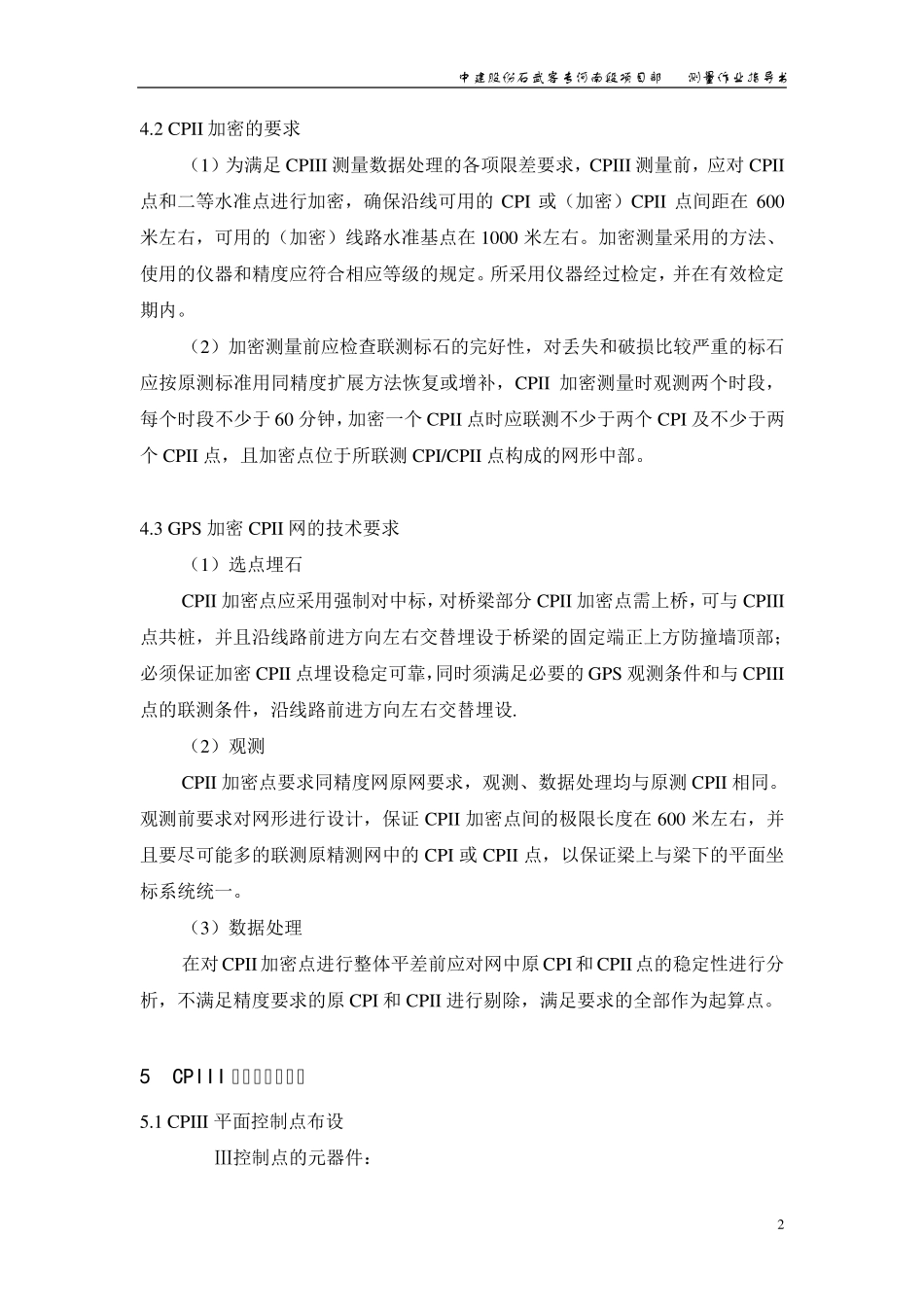

CPIII测量作业指导书_第2页
2/15
CPIII测量作业指导书_第3页
3/15
中建股份石武客专河南段项目部CPIII测量作业指导书 1 xx 股份xx 客专xx 段项目部 CPIII 测量作业指导书 1 工程概况 xx标段起讫里程为DKxx~DKxx全长xxkm,主要工程量有xx大桥0.5 座,长度为35.355km,该桥上部结构主要为32 和24 米两种预应力混凝土简支箱梁和32+48+32,40+56+40,40+64+40,60+100+60 五种预应力混凝土连续梁,预应力混凝土简支箱梁1042 孔;无砟轨道70.709km。 2 编制依据 《客运专线无碴轨道铁路工程测量暂行规定》 《xx铁路客运专线(xx段)CPIII 轨道控制网测量技术方案》 3 工作内容 涉及到的主要内容如下: 准备工作 (1) 线下工程沉降和变形评估; (2) CPI、CPII 控制网复测; (3) CPII 控制网加密。 CPIII 控制网测量的具体工作 (1)CPⅢ平面控制网测量; (2)CPⅢ高程控制测量。 4 CPII 控制网加密目的和要求 4.1 加密的目的 为了满足轨道控制网CPIII 的建立和维护,针对桥梁、隧道和特殊路基结构工程的施工控制网,应在 CPI 或 CPII 基础上加密。当加密网的精度不能满足施工测量的精度要求时,应建立更高精度等级的独立控制网。 中建股份石武客专河南段项目部CPIII测量作业指导书 2 4.2 CP II 加密的要求 (1)为满足 CP III 测量数据处理的各项限差要求,CP III 测量前,应对 CP II点和二等水准点进行加密,确保沿线可用的 CP I 或(加密)CP II 点间距在 600米左右,可用的(加密)线路水准基点在 1000 米左右。加密测量采用的方法、使用的仪器和精度应符合相应等级的规定。所采用仪器经过检定,并在有效检定期内。 (2)加密测量前应检查联测标石的完好性,对丢失和破损比较严重的标石应按原测标准用同精度扩展方法恢复或增补,CP II 加密测量时观测两个时段,每个时段不少于 60 分钟,加密一个 CP II 点时应联测不少于两个 CP I 及不少于两个 CP II 点,且加密点位于所联测 CP I/CP II 点构成的网形中部。 4.3 GP S 加密 CP II 网的技术要求 (1)选点埋石 CP II 加密点应采用强制对中标,对桥梁部分 CP II 加密点需上桥,可与 CP III点共桩,并且沿线路前进方向左右交替埋设于桥梁的固定端正上方防撞墙顶部;必须保证加密 CP II 点埋设稳定可靠,同时须满足必要的 GP S 观测条件和与 CP III点的联测条件,沿线路前进方向左右交替埋设. (2)观测 CP II 加密点要求同精度网原网要求,...
