CPU3152DP用集成DP端口做第三方DP从站的组态和编程

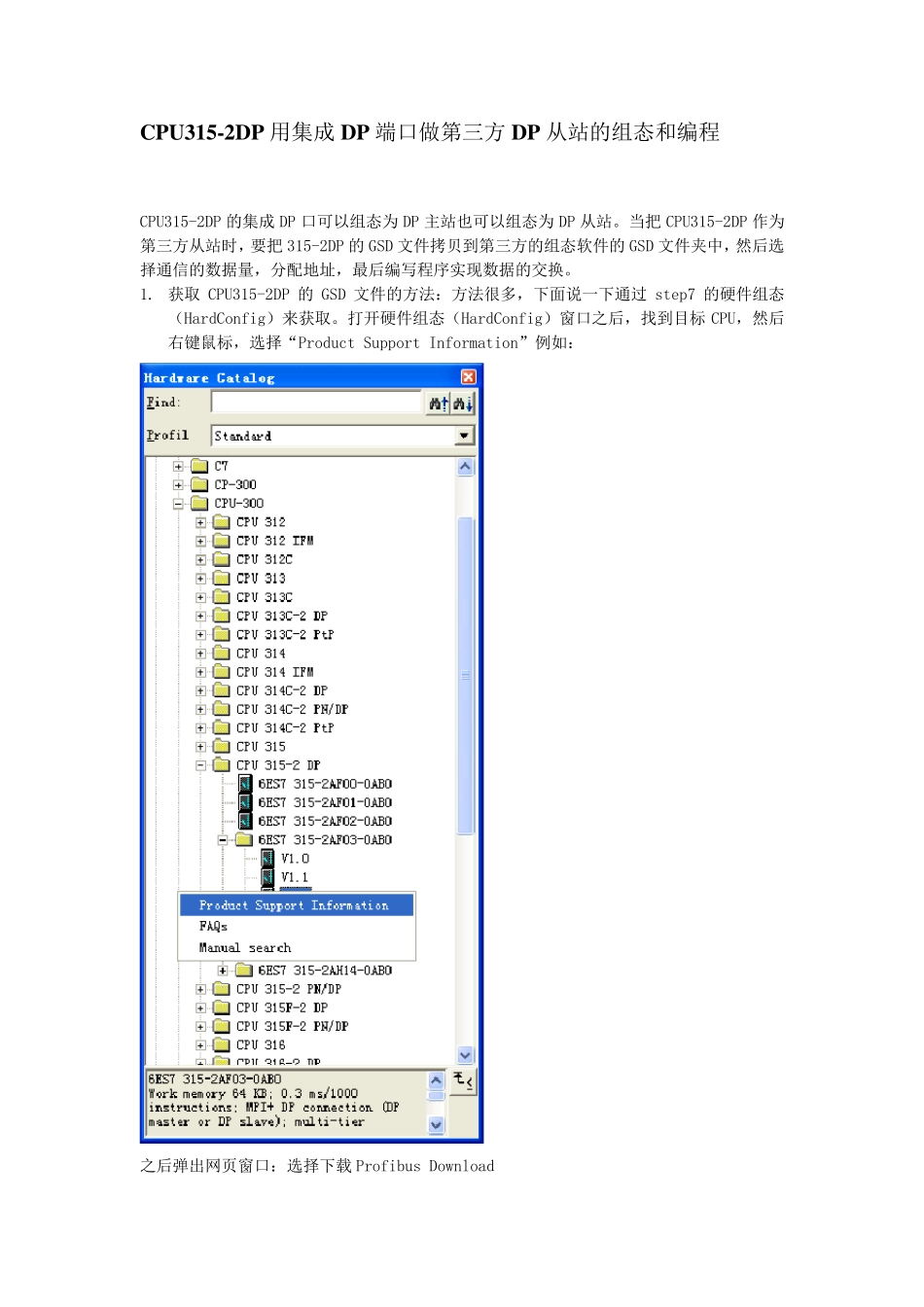

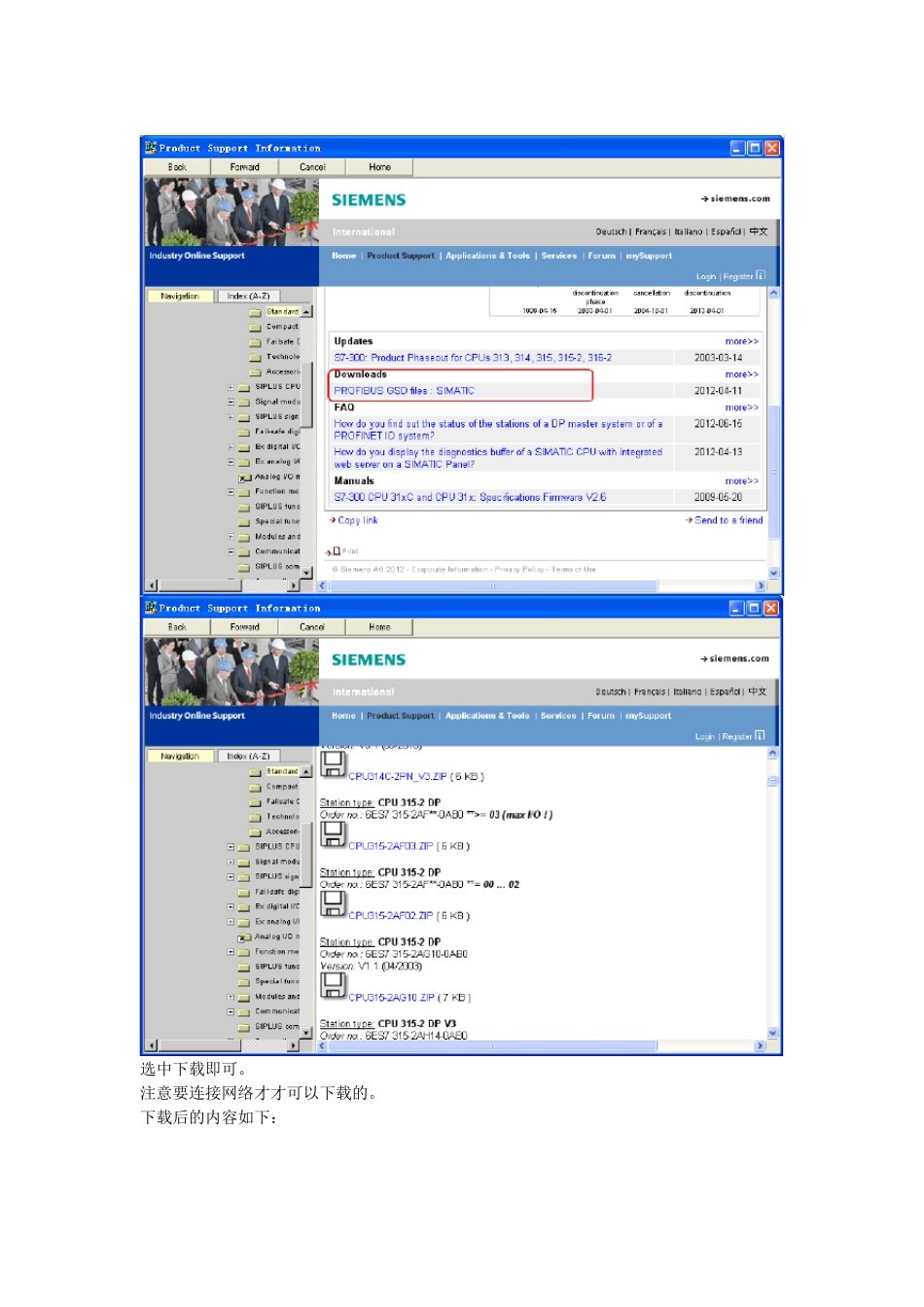

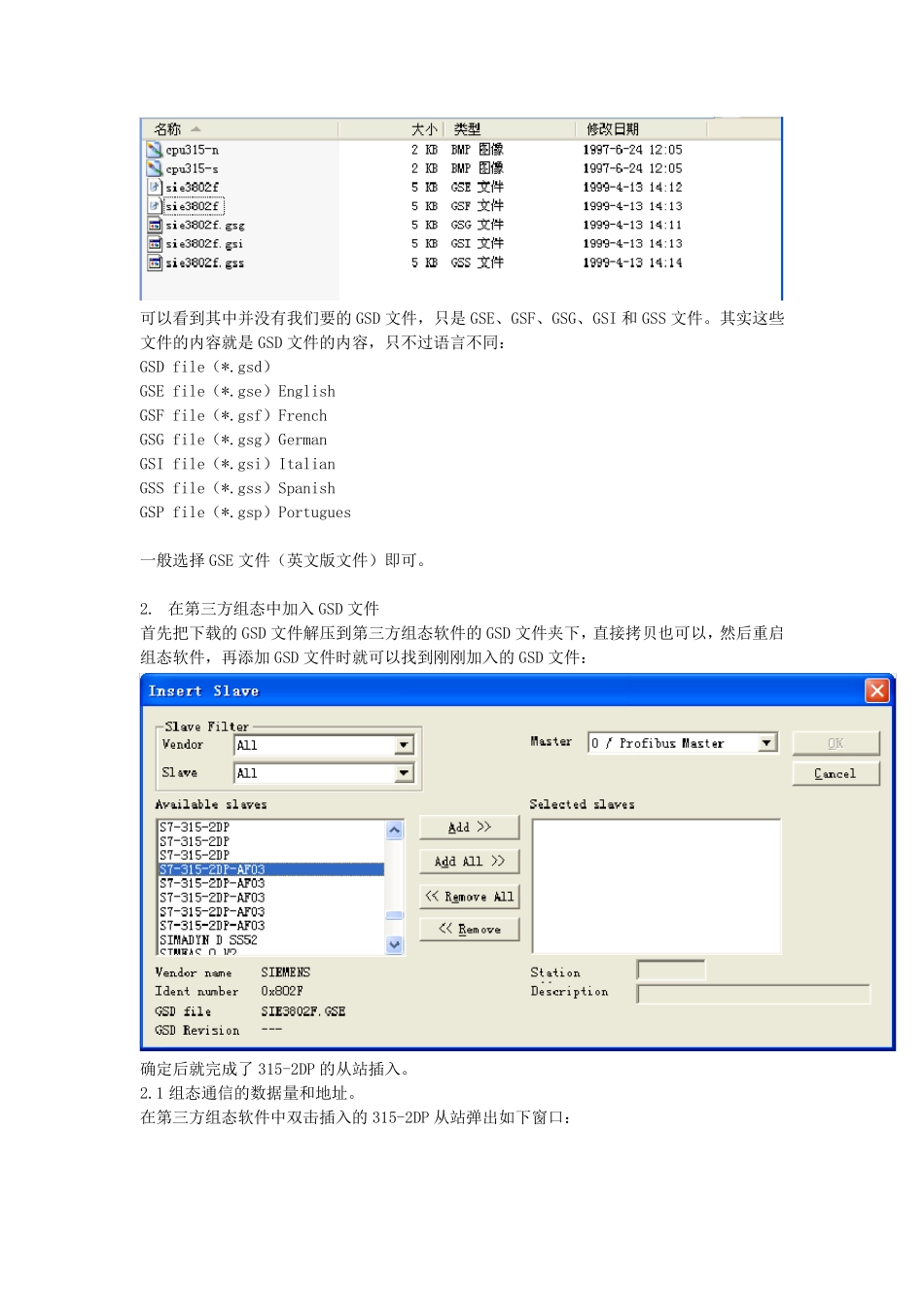

CPU315-2DP 用集成DP 端口做第三方DP 从站的组态和编程 CPU315-2DP 的集成DP 口可以组态为DP 主站也可以组态为DP 从站。当把CPU315-2DP 作为第三方从站时，要把315-2DP 的GSD 文件拷贝到第三方的组态软件的GSD 文件夹中，然后选择通信的数据量，分配地址，最后编写程序实现数据的交换。 1. 获取CPU315-2DP 的GSD 文件的方法：方法很多，下面说一下通过step7 的硬件组态（HardConfig）来获取。打开硬件组态（HardConfig）窗口之后，找到目标CPU，然后右键鼠标，选择“Product Support Information”例如： 之后弹出网页窗口：选择下载 Profibus Download 选中下载即可。 注意要连接网络才才可以下载的。 下载后的内容如下： 可以看到其中并没有我们要的GSD 文件，只是GSE、GSF、GSG、GSI 和 GSS 文件。其实这些文件的内容就是GSD 文件的内容，只不过语言不同： GSD file（*.gsd） GSE file（*.gse）English GSF file（*.gsf）French GSG file（*.gsg）German GSI file（*.gsi）Italian GSS file（*.gss）Spanish GSP file（*.gsp）Portugues 一般选择 GSE 文件（英文版文件）即可。 2. 在第三方组态中加入 GSD 文件 首先把下载的GSD 文件解压到第三方组态软件的GSD 文件夹下，直接拷贝也可以，然后重启组态软件，再添加 GSD 文件时就可以找到刚刚加入的GSD 文件： 确定后就完成了 315-2DP 的从站插入。 2.1 组态通信的数据量和地址。 在第三方组态软件中双击插入的315-2DP 从站弹出如下窗口： 从中选择通信的模块，CPU315-2DP 的GSD 文件中有三个模块，分别是：first ID in general、second ID in general 和 third ID ingeneral，注意在添加具体的通信模块之前，一定要先添加这三个模块，而且顺序要正确从前向后。之后修改从站的地址（就是step7 中CPU集成 DP 口的地址）。 3. 在Step7 中对从站CPU315-2DP 的组态 3.1 插入315-2DPCPU，双击 “DP”组态集成 DP 口，在“General”中选择“Properties”组态网络参数和站地址 注意这的“PROFIBUS（1）”网络中没有其他的主站连接，最好是独立的一个网络。 3.2 组态集成DP 口的工作模式（主站或从站） 在“Operating Mode”中选中“DP Slave”，下面的方框选择与否没有太大关系，一般选中以便增加功能（几乎很少用到） 3.3 组态数据交换区 在“Configuration”中“New”新建通信数据区 编辑所配...
