CPU67160升级步骤

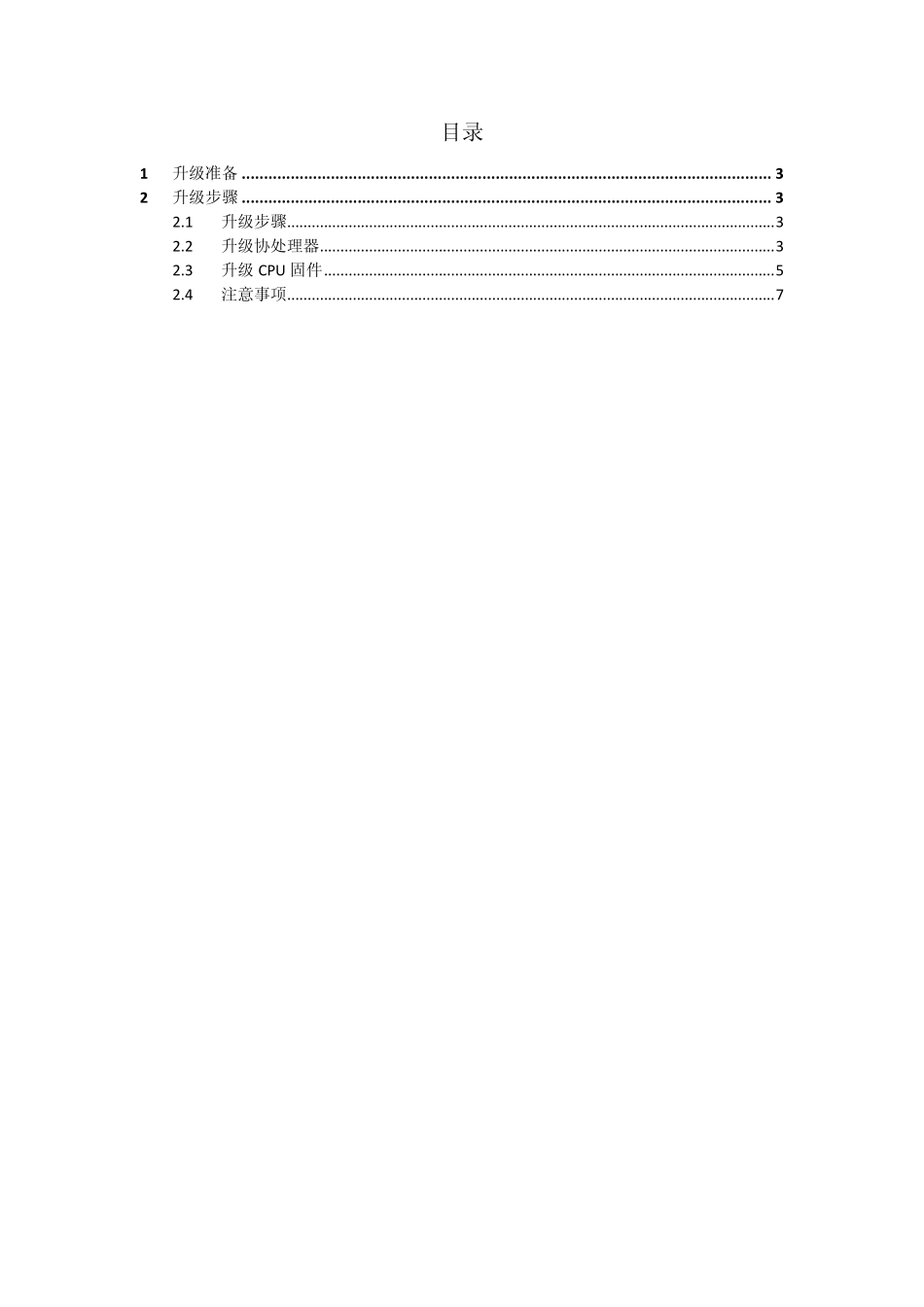

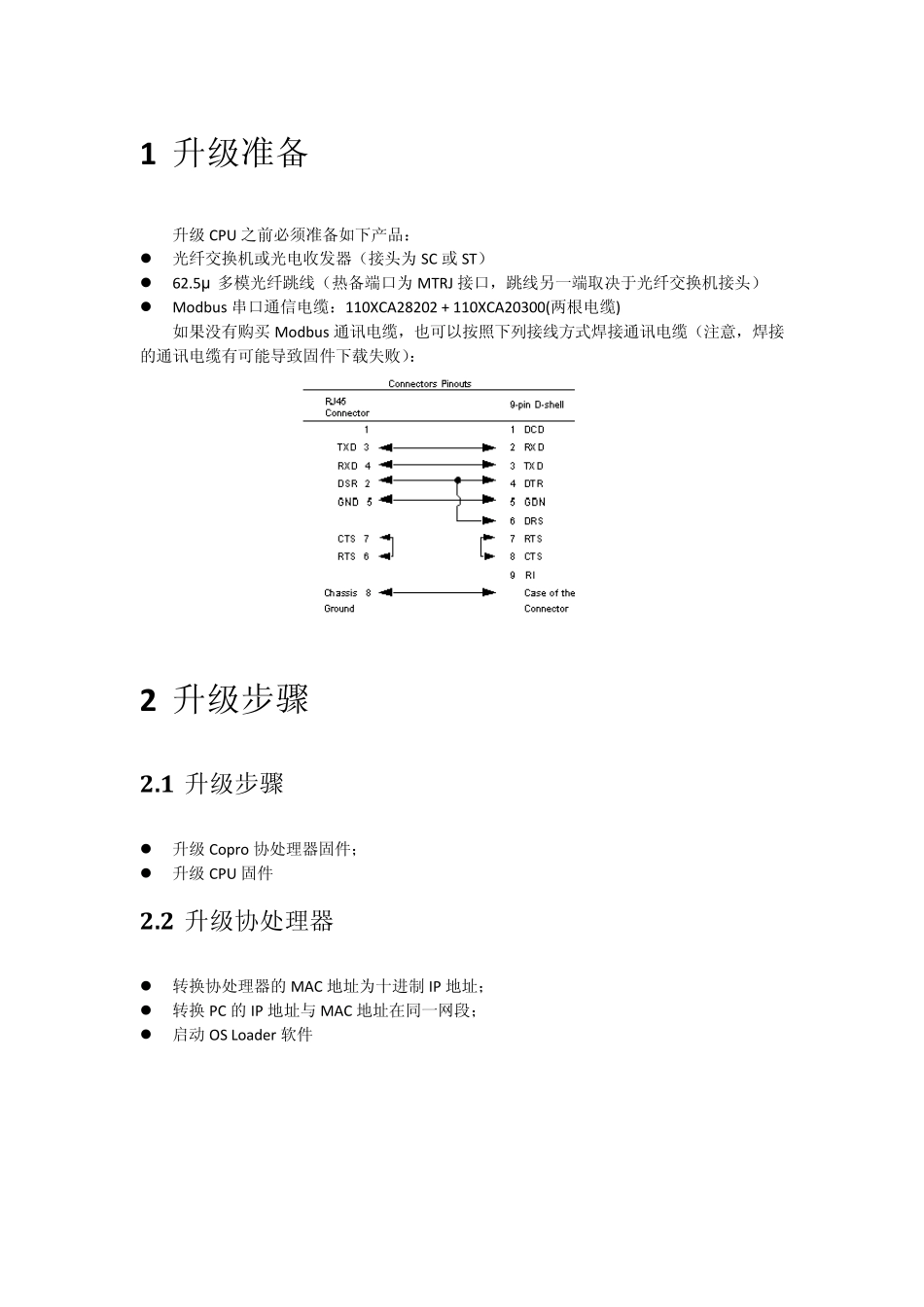

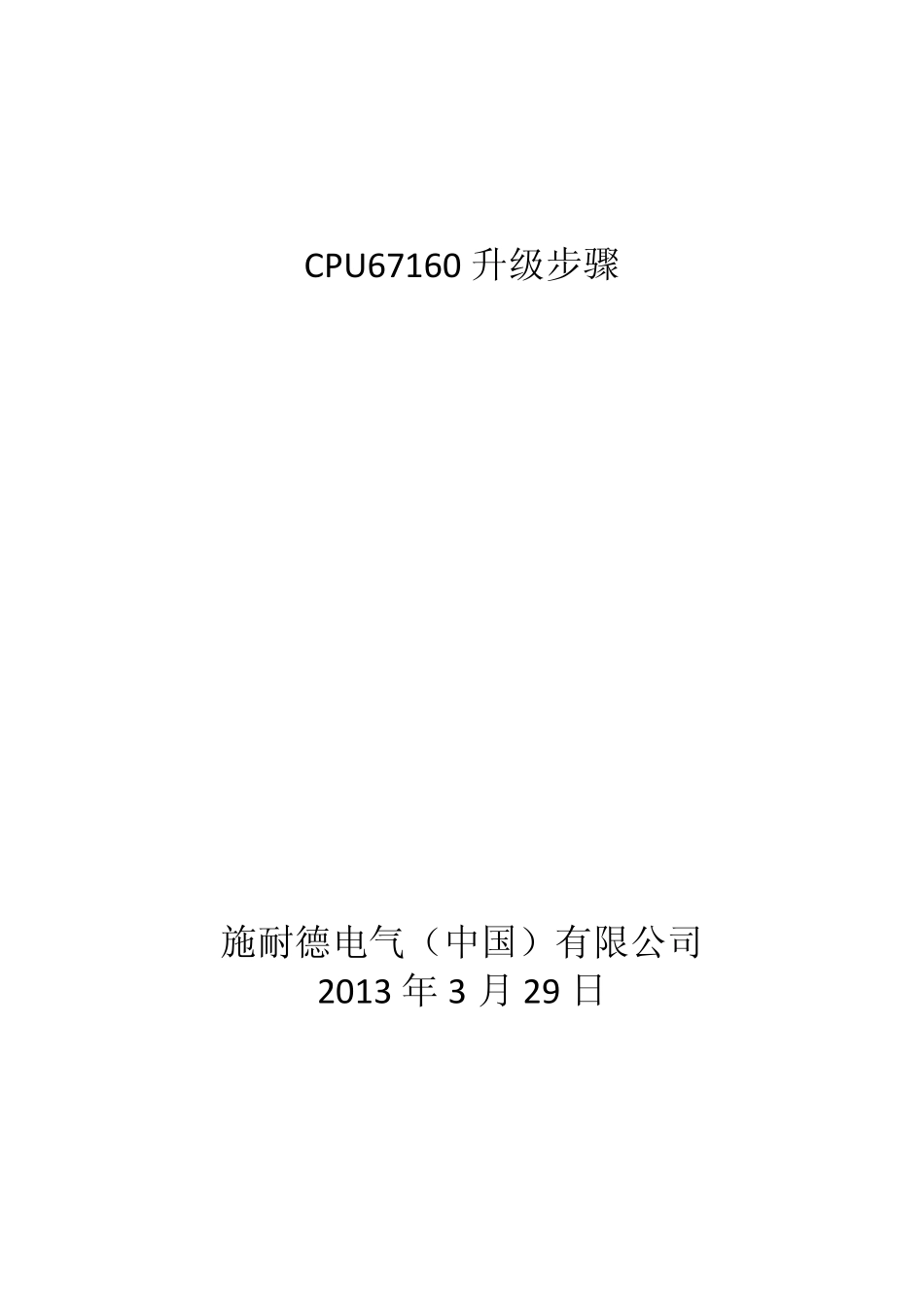

CPU67160 升级步骤 施耐德电气（中国）有限公司 2013 年 3 月 29 日 目录 1 升级准备 ....................................................................................................................... 3 2 升级步骤 ....................................................................................................................... 3 2.1 升级步骤 ....................................................................................................................... 3 2.2 升级协处理器 ............................................................................................................... 3 2.3 升级CPU 固件 .............................................................................................................. 5 2.4 注意事项 ....................................................................................................................... 7 1 升级准备 升级CPU 之前必须准备如下产品：  光纤交换机或光电收发器（接头为SC 或ST）  62.5μ 多模光纤跳线（热备端口为MTRJ 接口，跳线另一端取决于光纤交换机接头）  Modbus 串口通信电缆：110XCA28202 + 110XCA20300(两根电缆) 如果没有购买 Modbus 通讯电缆，也可以按照下列接线方式焊接通讯电缆（注意，焊接的通讯电缆有可能导致固件下载失败）： 2 升级步骤 2.1 升级步骤  升级Copro 协处理器固件；  升级CPU 固件 2.2 升级协处理器  转换协处理器的 MAC 地址为十进制 IP 地址；  转换PC 的 IP 地址与 MAC 地址在同一网段；  启动 OS Loader 软件  选择“FTP”下载方式  在 IP 地址栏中协处理器的“十进制 IP 地址”  点击“Connect”按钮，在弹出的窗口中输入“MAC 地址”，并点击 OK 按钮  点击“Next”按钮，在弹出的窗口中，选择协处理器固件文件  点击“Next”按钮，如果在弹出的窗口中“Hardware ID”和“OS Version”旁边显示“√”，即可开始点击“Next”下载  直到下载结束并显示“Success”提示  断电并重启 PLC，此时即可升级 CPU 的固件版本 2.3 升级 CPU 固件  启动 OS Loader 软件  选择升级时的通讯方式，如果用串口电缆，选...
