CST微波工作室在无线通讯的应用

CST微波工作室在无线通讯的应用_第1页
1/20
CST微波工作室在无线通讯的应用_第2页
2/20
CST微波工作室在无线通讯的应用_第3页
3/20

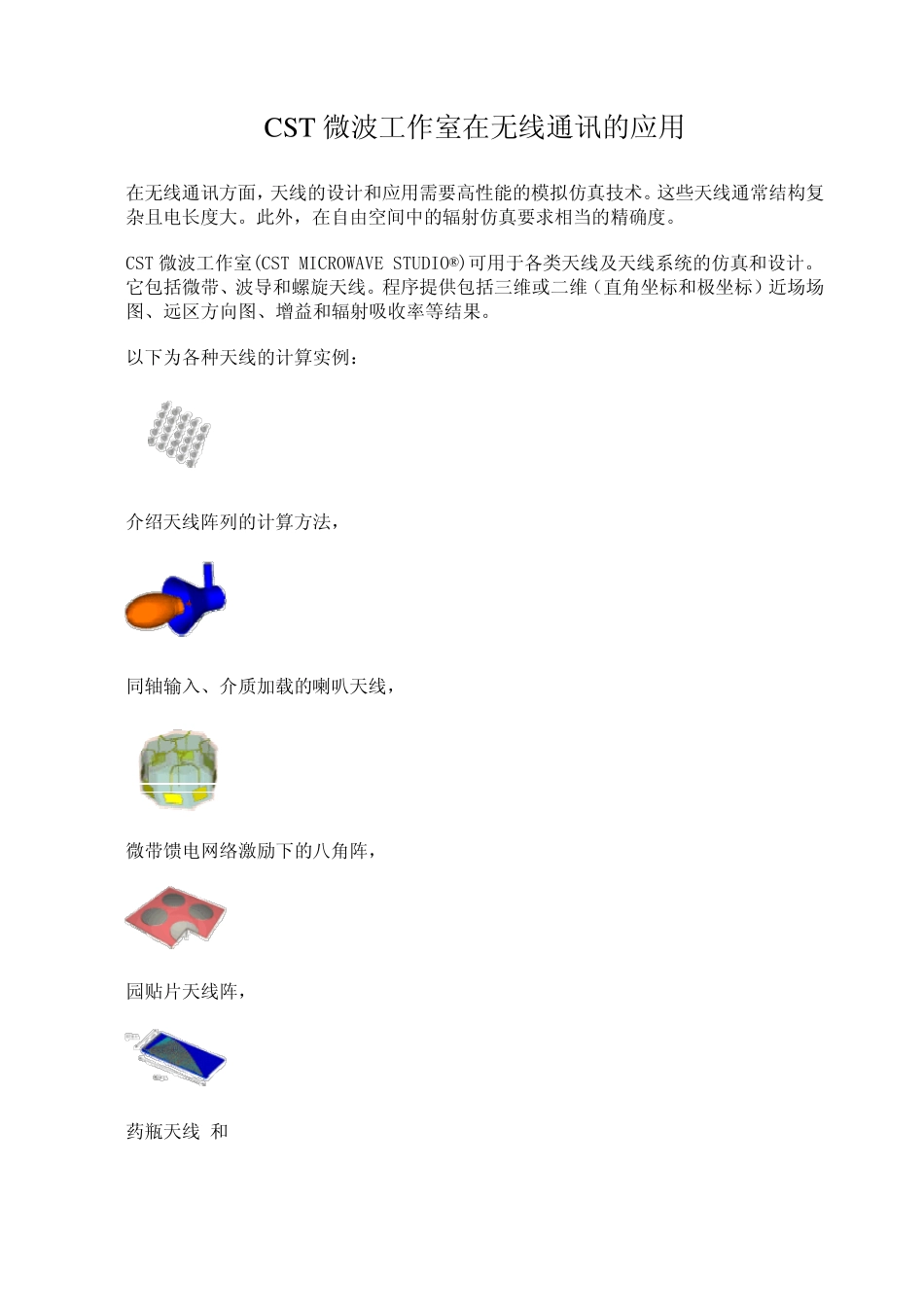

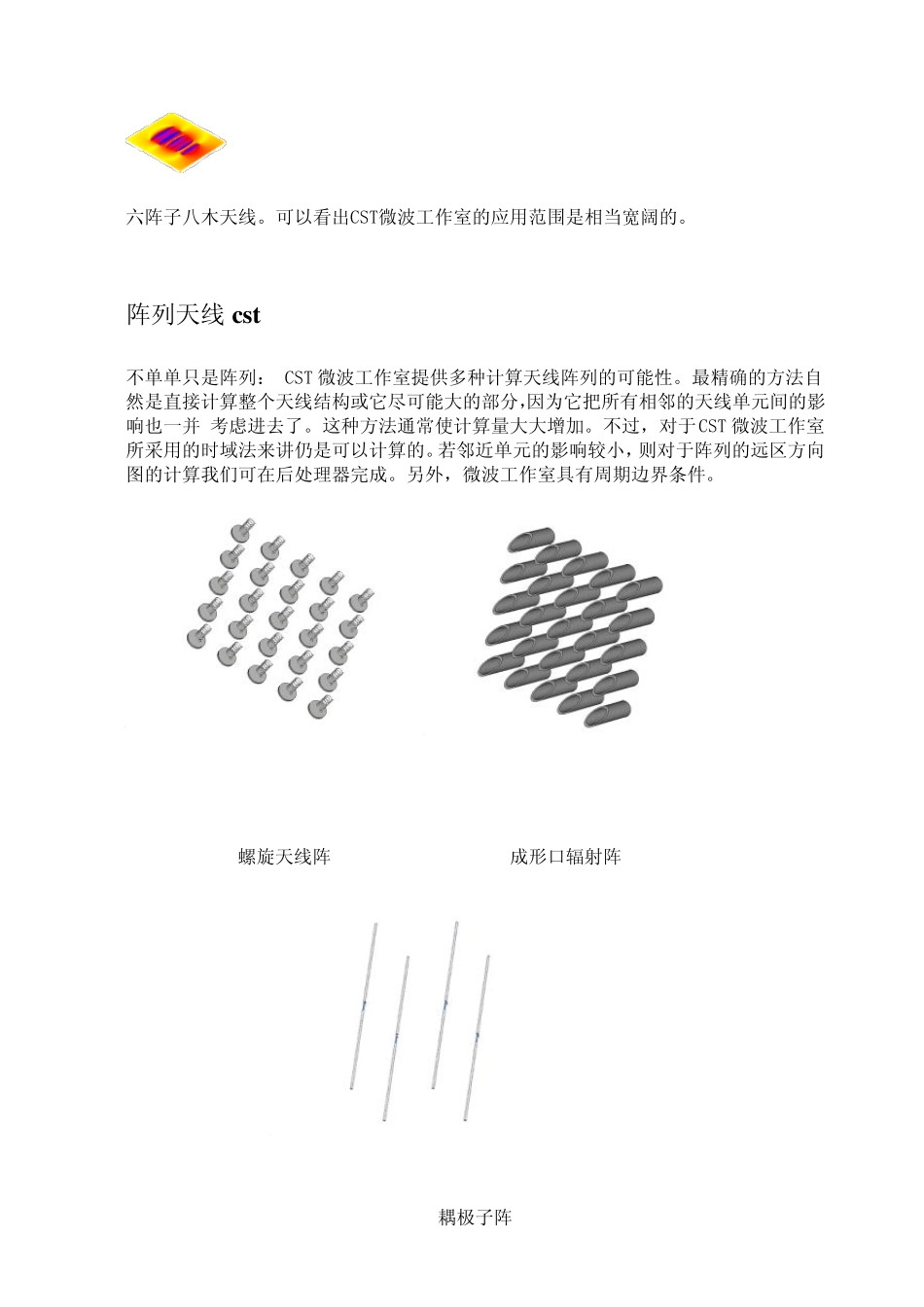

CST 微波工作室在无线通讯的应用 在无线通讯方面,天线的设计和应用需要高性能的模拟仿真技术。这些天线通常结构复杂且电长度大。此外,在自由空间中的辐射仿真要求相当的精确度。 CST 微波工作室(CST MICROWAVE STUDIO®)可 用于 各 类 天线及 天线系 统 的仿真和设计。它 包 括 微带 、 波导 和螺 旋 天线。程 序 提 供 包 括 三 维 或 二 维 ( 直 角 坐 标 和极 坐 标 ) 近 场 场图 、 远 区 方向 图 、 增 益 和辐射吸 收 率 等 结果 。 以 下 为 各 种 天线的计算 实 例 : 介 绍 天线阵 列 的计算 方法 , 同 轴 输 入 、 介 质 加 载 的喇 叭 天线, 微带 馈 电网 络 激 励下 的八角 阵 , 园贴片天线阵 , 药瓶天线 和 六阵子八木天线。可以看出CST微波工作室的应用范围是相当宽阔的。 阵列天线 cst 不单单只是阵列: CST 微波工作室提供多种计算天线阵列的可能性。最精确的方法自然是直接计算整个天线结构或它尽可能大的部分,因为它把所有相邻的天线单元间的影响也一并 考虑进去了。这种方法通常使计算量大大增加。不过,对于CST 微波工作室所采用的时域法来讲仍是可以计算的。若邻近单元的影响较小,则对于阵列的远区方向 图的计算我们可在后处理器完成。另外,微波工作室具有周期边界条件。 螺旋天线阵 成形口辐射阵 耦极子阵 喇叭天线 cst 这是一个同轴馈电、有介质锥加载了的喇叭天线。通过一次时域计算,用户便可得到在宽带上所有频点处的近场电磁分布及远场方向图。 三维远场方向图 喇叭口面处电场y 分量的分布 八角天线 cst 这是一个包含八个贴片天线的八角天线。它通过一个微带分配网络从同轴馈电。 贴片天线和微带馈电网络在一个介电常数为 3.5 的介质基片上。 10.5 GHz时的电流分布 14 GHz时的方向图 贴片天线阵 cst 干涉: 此类天线阵远区方向图可以通过微波工作室的后处理器非常有效地获取。 每个子天线的幅度和相位均可独立调节。每种幅相的组合下的天线阵的方向图可在几秒内求得。微波工作室的时域求解器只需十分钟便可完成子单元的全波计算。 此阵含有四个园子贴片天线。每个均为偏轴同轴馈电。前角被削去以便示意馈电部分。 破坏性干涉 建设性干涉 药瓶天线 cst 17 x 40 波长:这 个巨大的药瓶天线是一个尚在试用微波工作室的用户优化的。他感叹到:“若我们一开始就...
