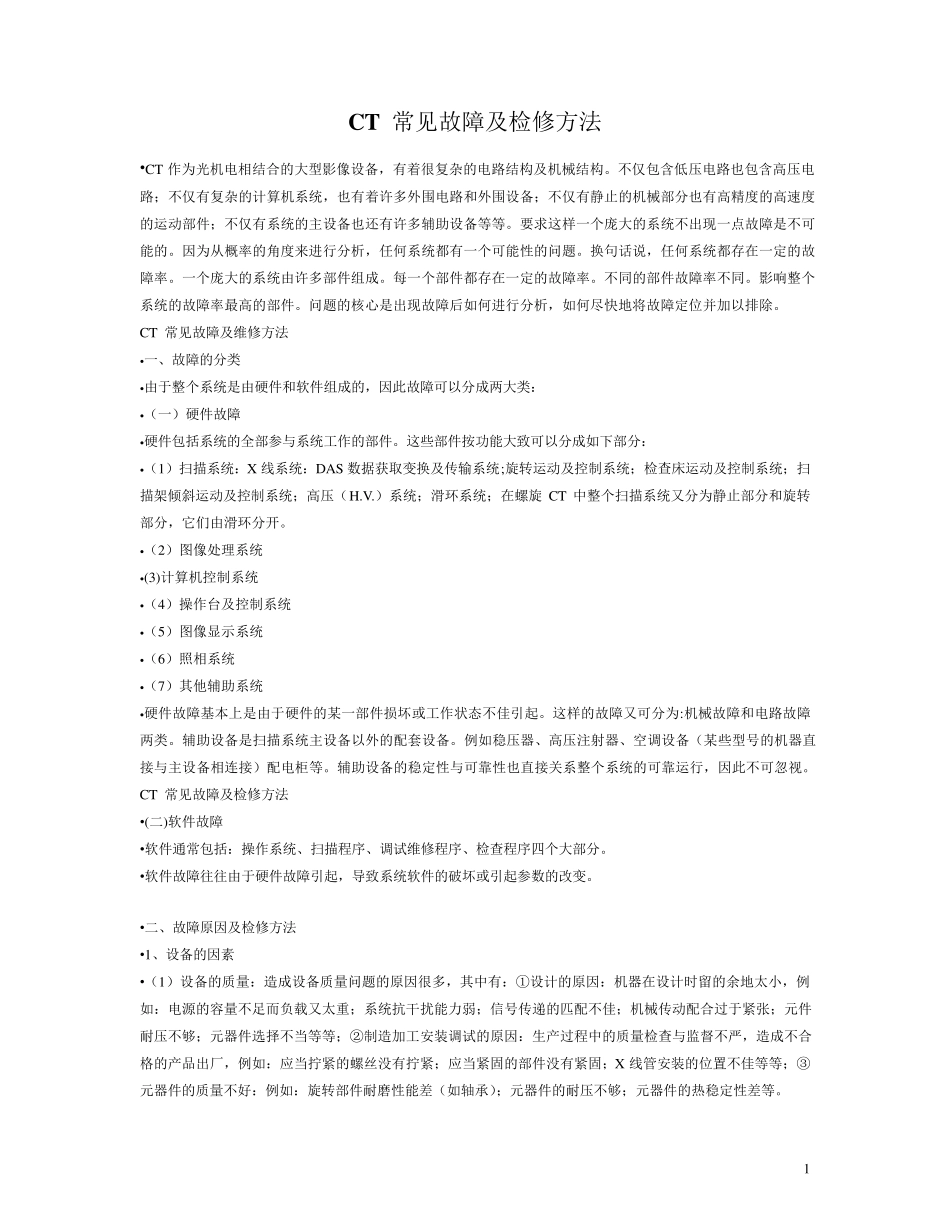

1 CT 常见故障及检修方法 •CT 作为光机电相结合的大型影像设备，有着很复杂的电路结构及机械结构。不仅包含低压电路也包含高压电路；不仅有复杂的计算机系统，也有着许多外围电路和外围设备；不仅有静止的机械部分也有高精度的高速度的运动部件；不仅有系统的主设备也还有许多辅助设备等等。要求这样一个庞大的系统不出现一点故障是不可能的。因为从概率的角度来进行分析，任何系统都有一个可能性的问题。换句话说，任何系统都存在一定的故障率。一个庞大的系统由许多部件组成。每一个部件都存在一定的故障率。不同的部件故障率不同。影响整个系统的故障率最高的部件。问题的核心是出现故障后如何进行分析，如何尽快地将故障定位并加以排除。 CT 常见故障及维修方法 •一、故障的分类 •由于整个系统是由硬件和软件组成的，因此故障可以分成两大类： •（一）硬件故障 •硬件包括系统的全部参与系统工作的部件。这些部件按功能大致可以分成如下部分： •（1）扫描系统：X 线系统：DAS 数据获取变换及传输系统;旋转运动及控制系统；检查床运动及控制系统；扫描架倾斜运动及控制系统；高压（H.V.）系统；滑环系统；在螺旋CT 中整个扫描系统又分为静止部分和旋转部分，它们由滑环分开。 •（2）图像处理系统 •(3)计算机控制系统 •（4）操作台及控制系统 •（5）图像显示系统 •（6）照相系统 •（7）其他辅助系统 •硬件故障基本上是由于硬件的某一部件损坏或工作状态不佳引起。这样的故障又可分为:机械故障和电路故障两类。辅助设备是扫描系统主设备以外的配套设备。例如稳压器、高压注射器、空调设备（某些型号的机器直接与主设备相连接）配电柜等。辅助设备的稳定性与可靠性也直接关系整个系统的可靠运行，因此不可忽视。 CT 常见故障及检修方法 •(二)软件故障 •软件通常包括：操作系统、扫描程序、调试维修程序、检查程序四个大部分。 •软件故障往往由于硬件故障引起，导致系统软件的破坏或引起参数的改变。 •二、故障原因及检修方法 •1、设备的因素 •（1）设备的质量：造成设备质量问题的原因很多，其中有：①设计的原因：机器在设计时留的余地太小，例如：电源的容量不足而负载又太重；系统抗干扰能力弱；信号传递的匹配不佳；机械传动配合过于紧张；元件耐压不够；元器件选择不当等等；②制造加工安装调试的原因：生产过程中的质量检查与监督不严，造成不合格的产品出厂，例如：应当拧紧的螺丝没有拧紧...
