C水工观测规程

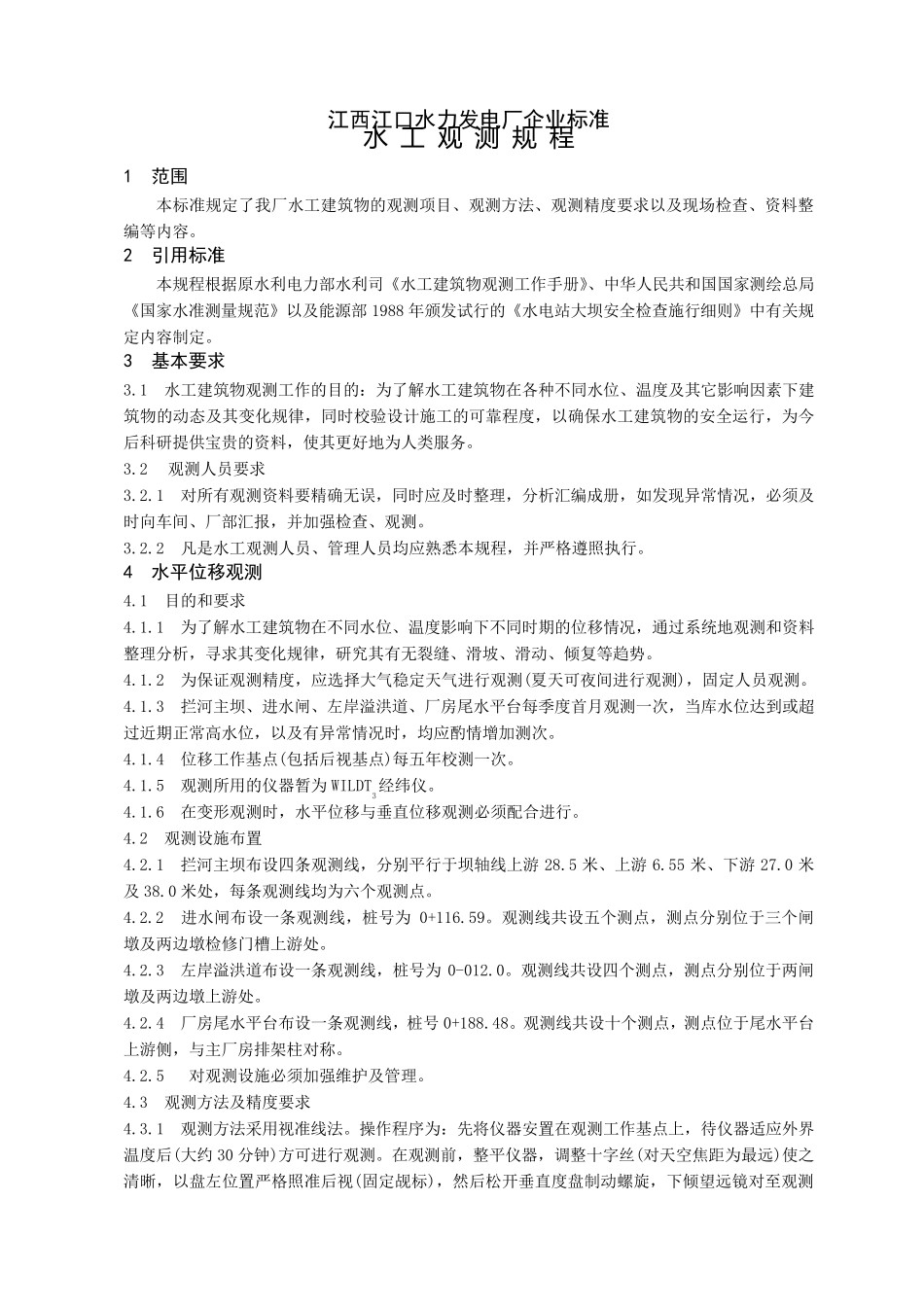

江西江口水力发电厂企业标准 水 工 观 测 规 程 1 范围 本标准规定了我厂水工建筑物的观测项目、观测方法、观测精度要求以及现场检查、资料整编等内容。 2 引用标准 本规程根据原水利电力部水利司《水工建筑物观测工作手册》、中华人民共和国国家测绘总局《国家水准测量规范》以及能源部 1988 年颁发试行的《水电站大坝安全检查施行细则》中有关规定内容制定。 3 基本要求 3.1 水工建筑物观测工作的目的：为了解水工建筑物在各种不同水位、温度及其它影响因素下建筑物的动态及其变化规律，同时校验设计施工的可靠程度，以确保水工建筑物的安全运行，为今后科研提供宝贵的资料，使其更好地为人类服务。 3.2 观测人员要求 3.2.1 对所有观测资料要精确无误，同时应及时整理，分析汇编成册，如发现异常情况，必须及时向车间、厂部汇报，并加强检查、观测。 3.2.2 凡是水工观测人员、管理人员均 应熟 悉 本规程，并严 格 遵 照 执 行。 4 水平位移观测 4.1 目的和要求 4.1.1 为了解水工建筑物在不同水位、温度影响下不同时期 的位移 情况，通 过 系 统 地观测和资料整理分析，寻 求其变化规律，研究 其有无裂 缝 、滑 坡 、滑 动、倾 复 等趋 势 。 4.1.2 为保证 观测精度，应选 择 大气 稳 定天 气 进 行观测(夏 天 可夜 间进 行观测)，固 定人员观测。 4.1.3 拦 河 主 坝、进 水闸 、左 岸 溢 洪 道 、厂房 尾 水平 台 每 季 度首 月 观测一 次 ，当 库 水位达 到 或 超过 近 期 正 常高 水位，以及有异常情况时，均 应酌 情增 加测次 。 4.1.4 位移 工作基 点 (包 括 后视 基 点 )每 五 年校测一 次 。 4.1.5 观测所用 的仪 器 暂 为 WILDT3经 纬 仪 。 4.1.6 在变形 观测时，水平 位移 与 垂 直 位移 观测必须配 合 进 行。 4.2 观测设施布 置 4.2.1 拦 河 主 坝布 设四 条 观测线 ，分别 平 行于 坝轴 线 上 游28.5 米 、上 游6.55 米 、下游27.0 米及 38.0 米 处 ，每 条 观测线 均 为六 个 观测点 。 4.2.2 进 水闸 布 设一 条 观测线 ，桩 号 为 0+116.59。观测线 共设五 个 测点 ，测点 分别 位于 三 个 闸墩 及两 边 墩 检修 门 槽 上 游 处 。 4.2.3 左 岸 溢 洪 道 布 设一 条 观测线 ，桩 号 为 0-012....
