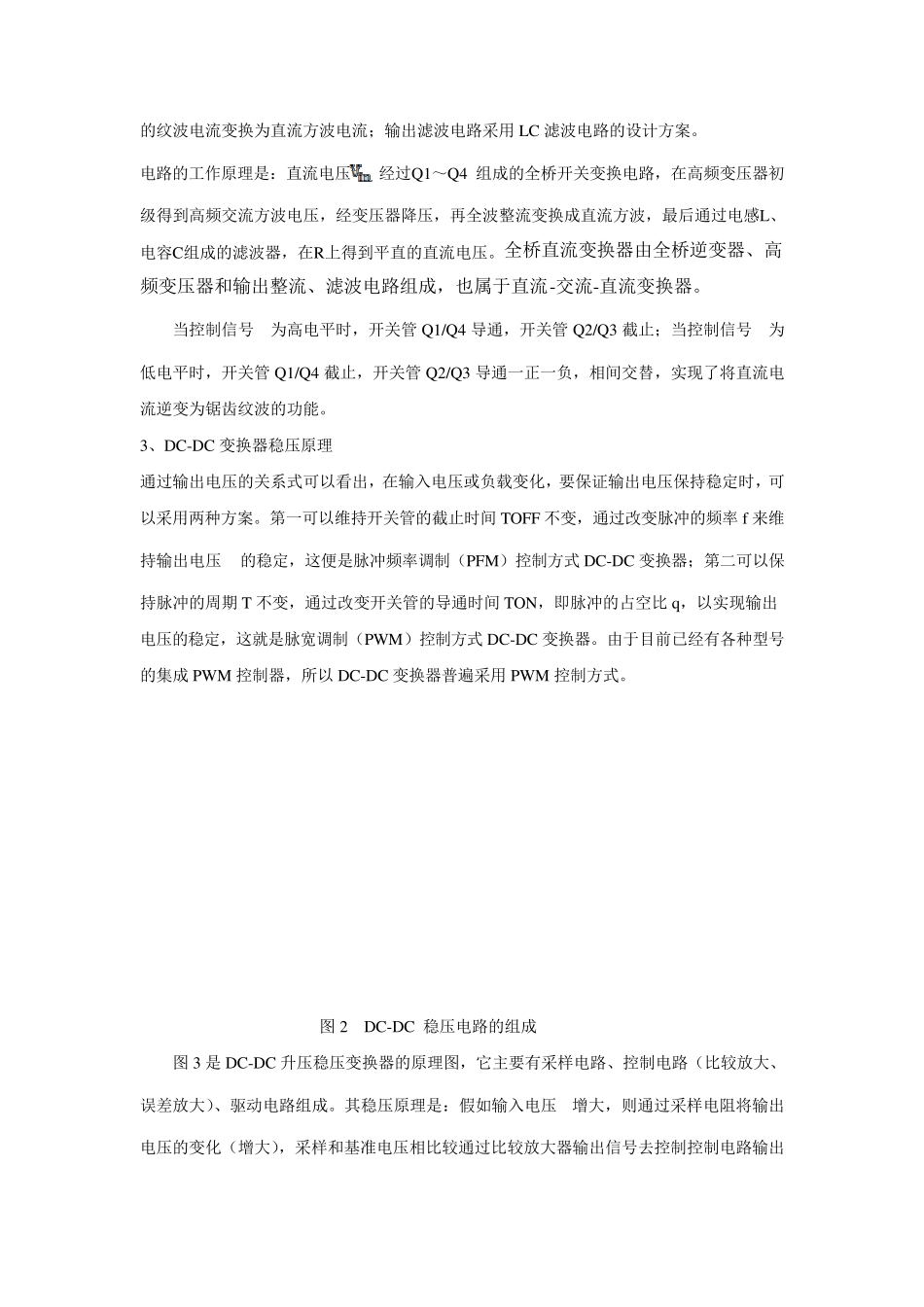

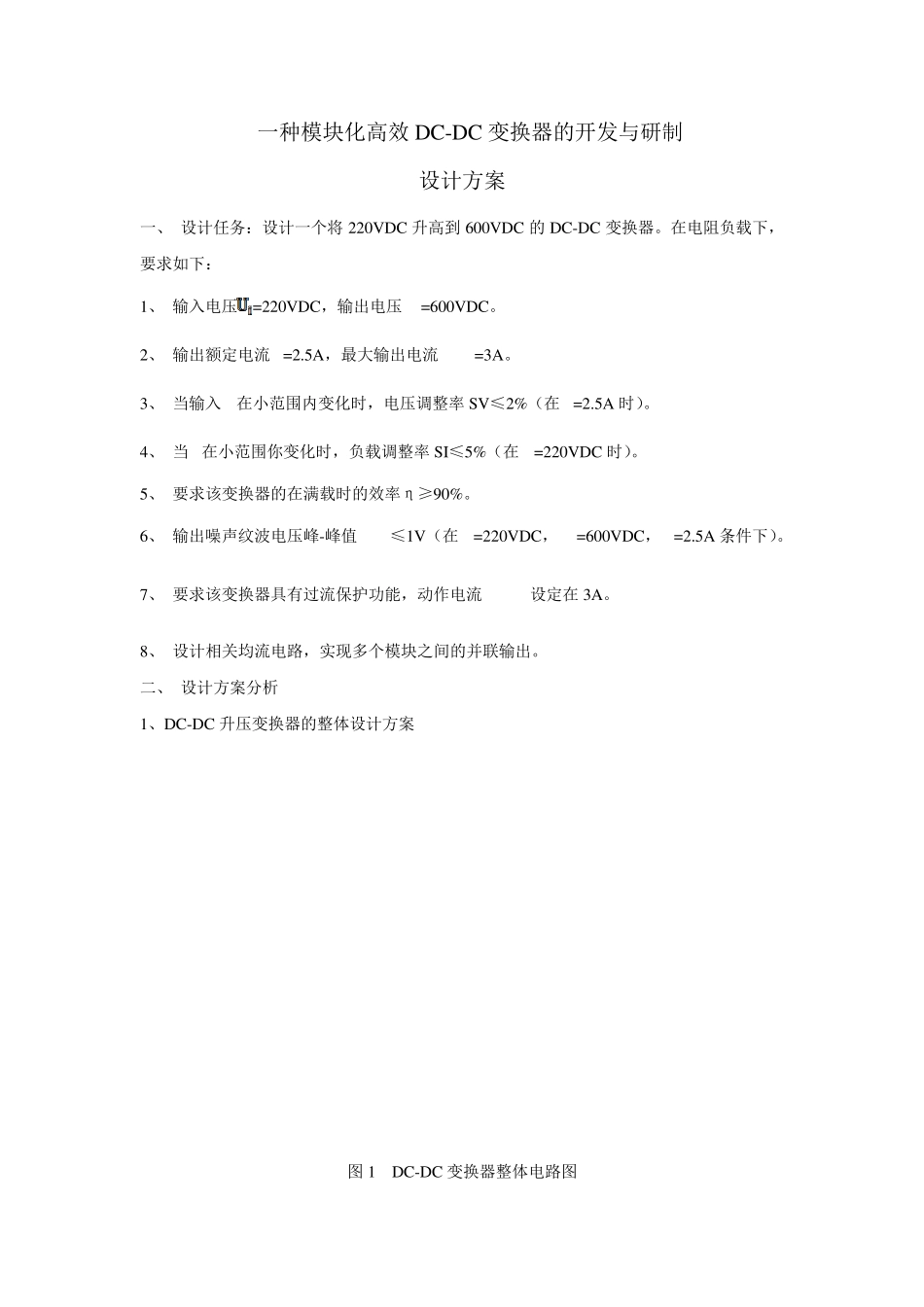

DCDC变换器的设计方案_第1页
1/12
DCDC变换器的设计方案_第2页
2/12
DCDC变换器的设计方案_第3页
3/12
一种模块化高效DC-DC 变换器的开发与研制 设计方案 一、 设计任务:设计一个将220V DC 升高到600V DC 的DC-DC 变换器。在电阻负载下,要求如下: 1、 输入电压=220V DC,输出电压=600V DC。 2、 输出额定电流=2.5A,最大输出电流=3A。 3、 当输入在小范围内变化时,电压调整率SV ≤2%(在=2.5A 时)。 4、 当在小范围你变化时,负载调整率SI≤5%(在=220V DC 时)。 5、 要求该变换器的在满载时的效率η≥90%。 6、 输出噪声纹波电压峰-峰值≤1V (在=220V DC,=600V DC,=2.5A 条件下)。 7、 要求该变换器具有过流保护功能,动作电流设定在3A。 8、 设计相关均流电路,实现多个模块之间的并联输出。 二、 设计方案分析 1、DC-DC 升压变换器的整体设计方案 图 1 DC-DC 变换器整体电路图 如图1 升压式DC-DC 变换器整体电路所示,该DC/DC 电压变换器由主电路、采样电路、控制电路、驱动电路组成;开关电源的主电路单元、样电路单元采、控制电路单元、驱动电路单元组成闭环控制系统,是相对输出电压的自动调整。控制电路单元以 SG3525 为核心,精确控制驱动电路,改变驱动电路的驱动信号,达到稳压的目的。 2、DC-DC 升压变换器主电路的工作原理 DC-DC 功率变换器的种类很多。按照输入/输出电路是否隔离来分,可分为非隔离型和隔离型两大类。非隔离型的 DC-DC 变换器又可分为降压式、升压式、极性反转式等几种;隔离型的 DC-DC 变换器又可分为单端正激式、单端反激式、双端半桥、双端全桥等几种。下面主要讨论非隔离型升压式DC-DC 变换器的工作原理。 图2(a) DC-DC 变换器主电路 图2(b) DC-DC 变换器主电路 图2(a)是升压式DC-DC 变换器的主电路,它主要由开关变换电路、高频变压电路、整流电路、输出滤波电路四大部分组成;图1(b)是用 matlab 模拟出的升压式DC-DC 变换器的主电路图。其中开关变换电路主要由绝缘栅双极型晶体管 IGBT、储能电容 C 和 RC放电电路组成;高频变压器电路由一个工作频率为 20KHz 的升压变压器和一个隔直电容组成;整流电路部分采用桥式整流的设计方案,由四个快速恢复二极管构成,实现将逆变产生的纹波电流变换为直流方波电流;输出滤波电路采用LC 滤波电路的设计方案。 电路的工作原理是:直流电压 经过Q1~Q4 组成的全桥开关变换电路,在高频变压器初级得到高频交流方波电压,经变压器降压,再全波整流变换成直流方波,最后通过...
