DCDC开关电源模块及其控制系统(上海交通大学)

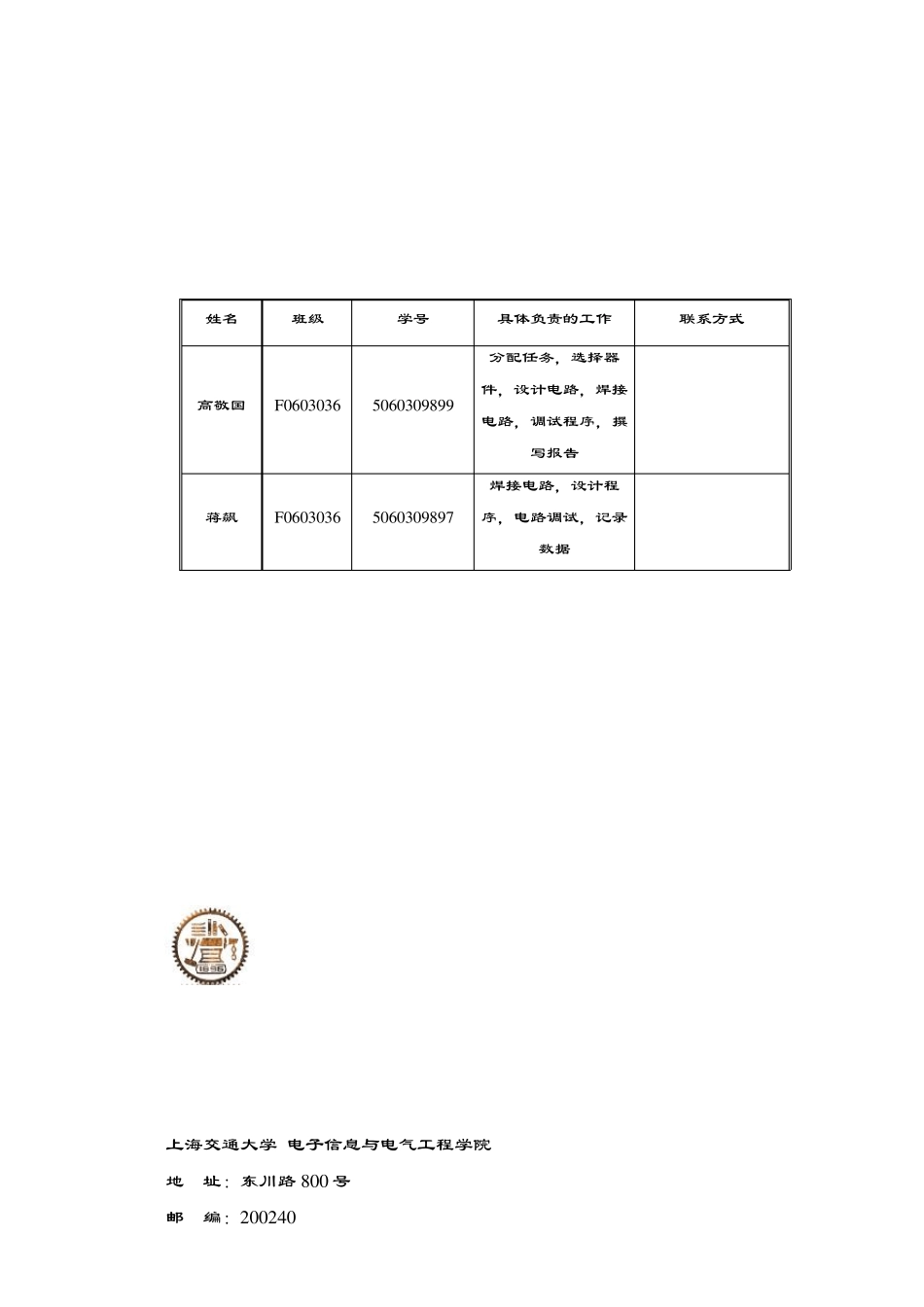

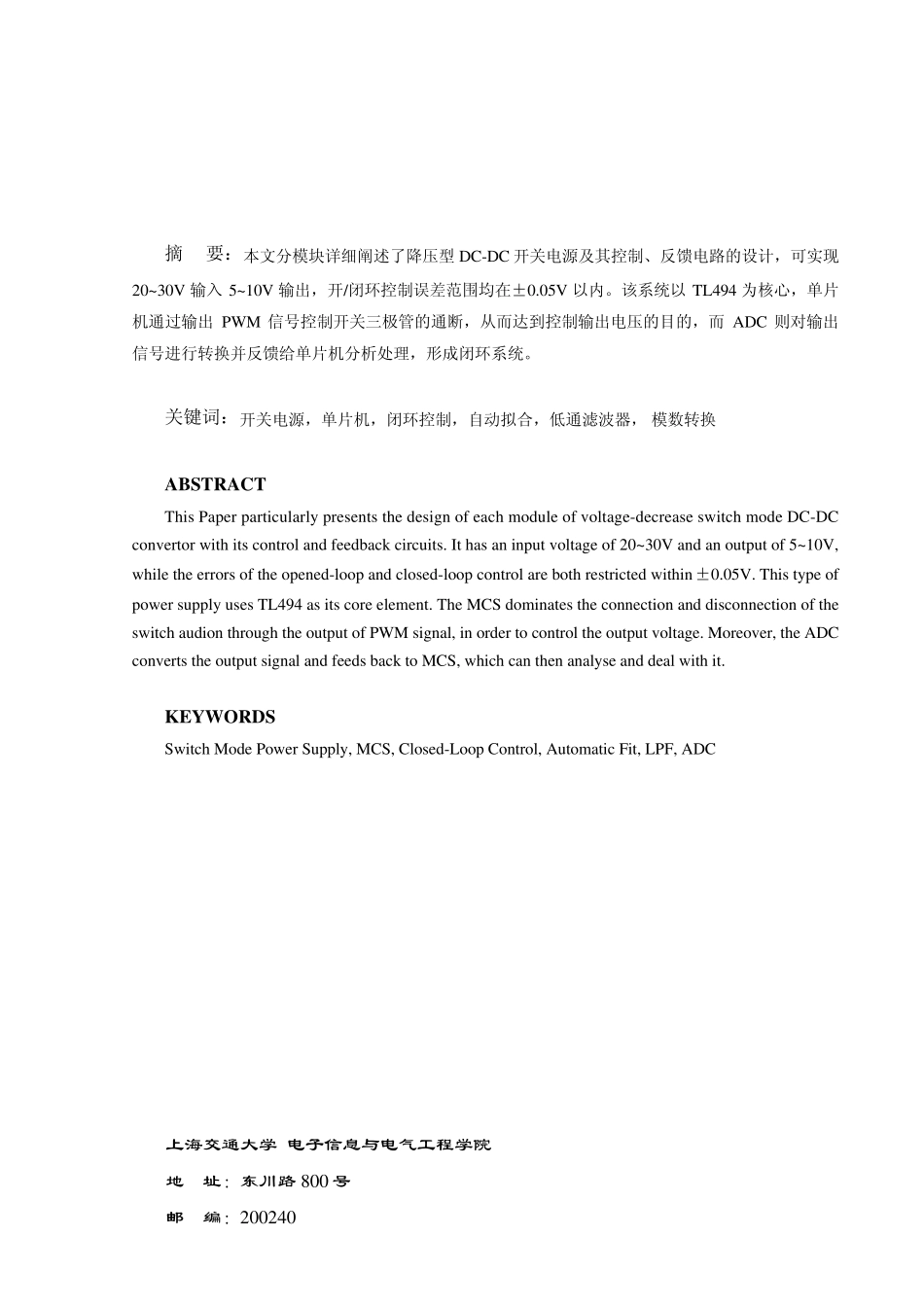

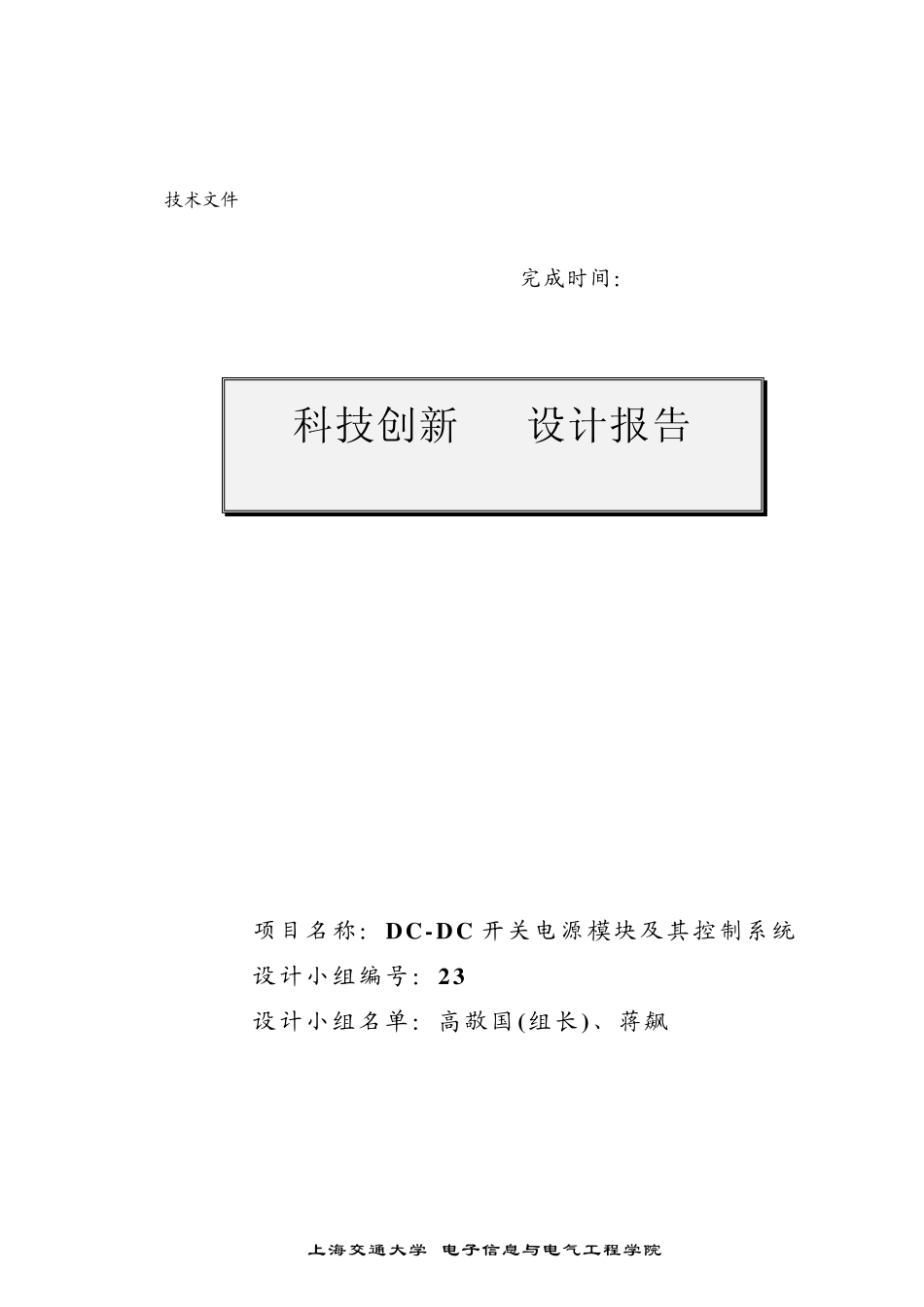

技术文件 完成时间：2008-12-10 科技创新[5]设计报告 项目名称：D C -D C 开关电源模块及其控制系统 设计小组编号：23 设计小组名单：高敬国(组长)、蒋飙 上海交通大学 电子信息与电气工程学院 上海交通大学 电子信息与电气工程学院 地 址：东川路 800 号 邮 编：200240 姓名 班级 学号 具体负责的工作 联系方式 高敬国 F0603036 5060309899 分配任务，选择器件，设计电路，焊接电路，调试程序，撰写报告 蒋飙 F0603036 5060309897 焊接电路，设计程序，电路调试，记录数据 上海交通大学 电子信息与电气工程学院 地 址：东川路 800 号 邮 编：200240 摘 要：本文分模块详细阐述了降压型DC-DC 开关电源及其控制、反馈电路的设计，可实现20~30V 输入5~10V 输出，开/闭环控制误差范围均在±0.05V 以内。该系统以 TL494 为核心，单片机通过输出PWM 信号控制开关三极管的通断，从而达到控制输出电压的目的，而 ADC 则对输出信号进行转换并反馈给单片机分析处理，形成闭环系统。 关键词：开关电源，单片机，闭环控制，自动拟合，低通滤波器， 模数转换 ABSTRACT This Paper particularly presents the design of each module of voltage-decrease switch mode DC-DC convertor with its control and feedback circuits. It has an input voltage of 20~30V and an output of 5~10V, while the errors of the opened-loop and closed-loop control are both restricted within ±0.05V. This type of power supply uses TL494 as its core element. The MCS dominates the connection and disconnection of the switch audion through the output of PWM signal, in order to control the output voltage. Moreover, the ADC converts the output signal and feeds back to MCS, which can then analyse and deal with it. KEYWORDS Switch Mode Power Supply, MCS, Closed-Loop Control, Automatic Fit, LPF, ADC 第1页 上海交通大学 电子信息与电气工程学院 目 录 1. 概述 .............................................................................................................................. 1 1.1 编写说明 ...................................
